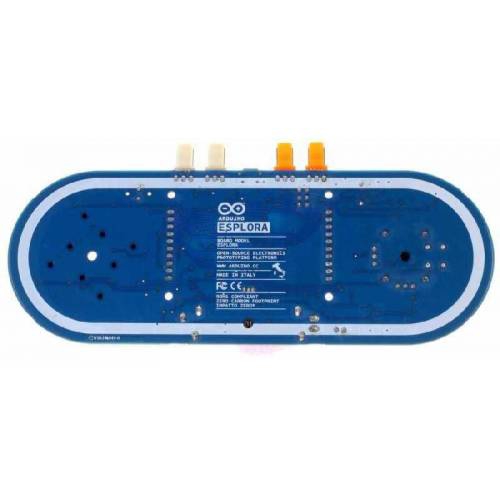

Arduino Esplora Klon
Ürün Kodu : A0033       Yorumlar (0)      Yorum Ekle
249.15 TL   246.66 TL   +Kdv
-
+

Arduino Esplora; Atmega32u4 temelli bir mikrodenetleyici kartıdır ve arduino leonardo modeli temel alınmıştır. Esplora'yı diğer arduino kartlarından ayıran en büyük özellik, üzerinde kullanmaya hazır halde sensörler bulundurmaktadır.

Esplora üzerinde ses ve ışık çıkışı, joystick, slider, sıcaklık sensörü, accelerometer, mikrofon ve ışık sensörü girişleri bulundurmaktadır. Aynı zamanda kartın üzerine daha fazla sensör bağlanabilmesi için 2 adet giriş, 2 adette çıkış soketi ve TFT LCD ekran soketi bulunmaktadır.

Kart üzerinde mikrodenetleyicinin çalışması için gerekli olan her şey bulunmaktadır. Kolayca usb kablosu üzerinden bilgisayara bağlanarak kullanılmaya başlanabilir.

Esplora'yu diğer bir çok arduino modelinden ayıran en büyük özellik; Atmega32u4 üzerinde dahili usb haberleşme özelliğinin olmasıdır. Bu şekilde 16u2 gibi ikinci bir usb-seri dönüştürücü işlemcisine gerek yoktur. Bu sayede sanal com portun (CDC) dışında esplora bilgisayara mouse, klavye gibi bağlanarak kullanılabilir.

Özellikler:
  • Mikrodenetleyici ATmega32u4
  • Çalışma Gerilimi 5V
  • Flash Hafıza 32 KB (ATmega32u4) 4 KB kadarı bootloader tarafından kullanılmaktadır
  • SRAM 2.5 KB (ATmega32u4)
  • EEPROM 1 KB (ATmega32u4)
  • Saat Hızı 16 MHz

Arduino Esplora Pin Diyagramı



Hafıza:

Atmega32u4 32 KB'lık flash belleğe sahiptir (4 KB kadarı bootloader tarafından kullanılmaktadır).  2.5 KB SRAM ve 1 KB EEPROM'u bulunmaktadır.



Giriş ve Çıkış:

Esplora kartı sol tarafında joystick ve sağ tarafında 4 tane buton ile standart bir oyun kolu şeklinde tasarlanmıştır.

Esplora'nın üzerinde bulundurduğu giriş ve çıkış aşağıdaki gibidir;

  • Orta tuşlu analog joystick: 2 eksen analog joystick (X ve Y) ve orta push buton.
  • 4 adet push buton: Kare şeklinde dizilmiş 4 adet push buton.
  • Lineer potansiyometre: Kartın alt tarafına doğru.
  • Mikrofon: Çevredeki gürültüyü algılamak için.
  • Işık sensörü: Çevredeki ışık miktarını algılamak için.
  • Sıcaklık sensörü: Ortam sıcaklığını ölçmek için.
  • 3 eksen accelerometer: 3 eksende kartın yerçekimi ile olan oranını ölçer (X, Y ve Z).
  • Buzzer: Ses çıkışı yapar.
  • RGB led: Kırmızı, Yeşil ve Mavi renklerde ışık çıkışı verir. Renkler karıştırılabilir.
  • 2 adet giriş: Dışarıdan sensör vb. bağlamak için 2 adet ekstra giriş bulunmaktadır (Input Tinkerkit Connectors).
  • 2 adet çıkış: Dışarıya çıktı verebilmek için 2 adet ekstra çıkış bulunmaktadır (Output Tinkerkit Connectors).
  • TFT ekran konektörü: TFT ekran, SD kart veya SPI üzerinden çalışan başka cihazlar bağlamak için konektör. Bu konektör üzerinden doğrudan bağlanabilmektedir.

Tüm analog sensörler kart üzerinde bulunan analog multiplexer tarafından okunmaktadır.



Arduino Esplora Bileşenler
