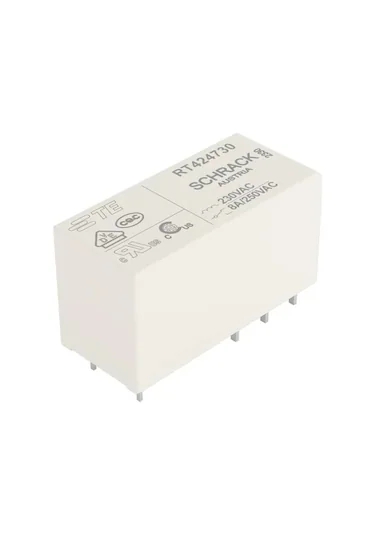

Schrack (TE Connectivity) markasının RT Serisi içinde yer alan RT424730 modeli, endüstriyel otomasyon ve genel amaçlı elektronik uygulamalar için tasarlanmış, yüksek kaliteli bir PCB (Baskılı Devre Kartı) rölesidir. Güvenilir anahtarlama performansı ve kompakt yapısı ile öne çıkar.

Temel Özellikler:

Özellik	Değer	Açıklama
Model Numarası	RT424730	Schrack RT2 Serisine ait genel amaçlı güç rölesi.
Bobin Voltajı	230 VAC	Rölenin tetiklenmesi için gerekli olan alternatif akım (AC) voltajıdır.
Kontak Tipi	2 Form C / DPDT (Çift Kutuplu Çift Atışlı)	2 adet bağımsız anahtarlama devresi (kutup) ve her birinde bir Normalde Açık (NO) ve bir Normalde Kapalı (NC) kontak bulunur. Toplam 8 pinlidir.
Kontak Akım Derecesi	8A	Kontakların sürekli taşıyabileceği maksimum akım.
Maksimum Anahtarlama Gerilimi	400 VAC (Kontak gerilimi 250 VAC)	Kontakların güvenli bir şekilde anahtarlayabileceği maksimum voltaj.
Montaj Tipi	Through Hole (Delik İçi)	PCB üzerine lehimleme pinleri aracılığıyla monte edilir.
İzolasyon	5 kV / 10 mm	Bobin ve kontaklar arasında yüksek izolasyon (dielektrik dayanım) mesafesi sunar, güvenliği artırır.
Bobin Tipi	Non-Latching (Kilitlenmeyen)	Enerji verildiğinde konumu değişir, enerji kesildiğinde eski konumuna döner.
Güç Tüketimi	Yaklaşık 740 mVA	AC bobinin çektiği görünür güç.
Boyutlar	Uzunluk: 29 mm, Genişlik: 12.7 mm, Yükseklik: 15.7 mm	Kompakt yapısıyla dar alanlarda kullanıma uygundur.
Malzeme	Gümüş Nikel (AgNi)	Kontak malzemesi, iyi iletkenlik ve dayanıklılık sağlar.

Kullanım Alanları:

Schrack RT424730, güvenilirliği ve yüksek anahtarlama kapasitesi sayesinde geniş bir uygulama yelpazesine sahiptir:

Endüstriyel Otomasyon: PLC I/O (Giriş/Çıkış) modülleri, zamanlayıcılar, sıcaklık kontrol cihazları ve arayüz kartları.
Güç Yönetimi: Güç kaynakları ve dağıtım panoları.
Tüketici Elektroniği/Beyaz Eşya: Kombi ve kazan kontrol üniteleri, garaj kapısı kontrol sistemleri, POS (Satış Noktası) otomasyonu.
Genel Uygulamalar: Birçok genel amaçlı anahtarlama ve kontrol devresi.

Avantajları:

Yüksek Güvenilirlik: Kaliteli malzeme ve üretim standartları sayesinde uzun ömürlü ve kararlı çalışma sunar.
Yüksek İzolasyon: Bobin ve kontaklar arasındaki 5000 Vrms (5 kV) dielektrik dayanım, elektrik güvenliğini maksimize eder.
Kompakt Tasarım: Düşük profil (15.7 mm yükseklik) ile alan sınırlaması olan uygulamalar için idealdir.
Standartlara Uygunluk: UL ve VDE gibi önemli uluslararası standartlara uygundur (Genellikle Class F bobin izolasyonu).

★
