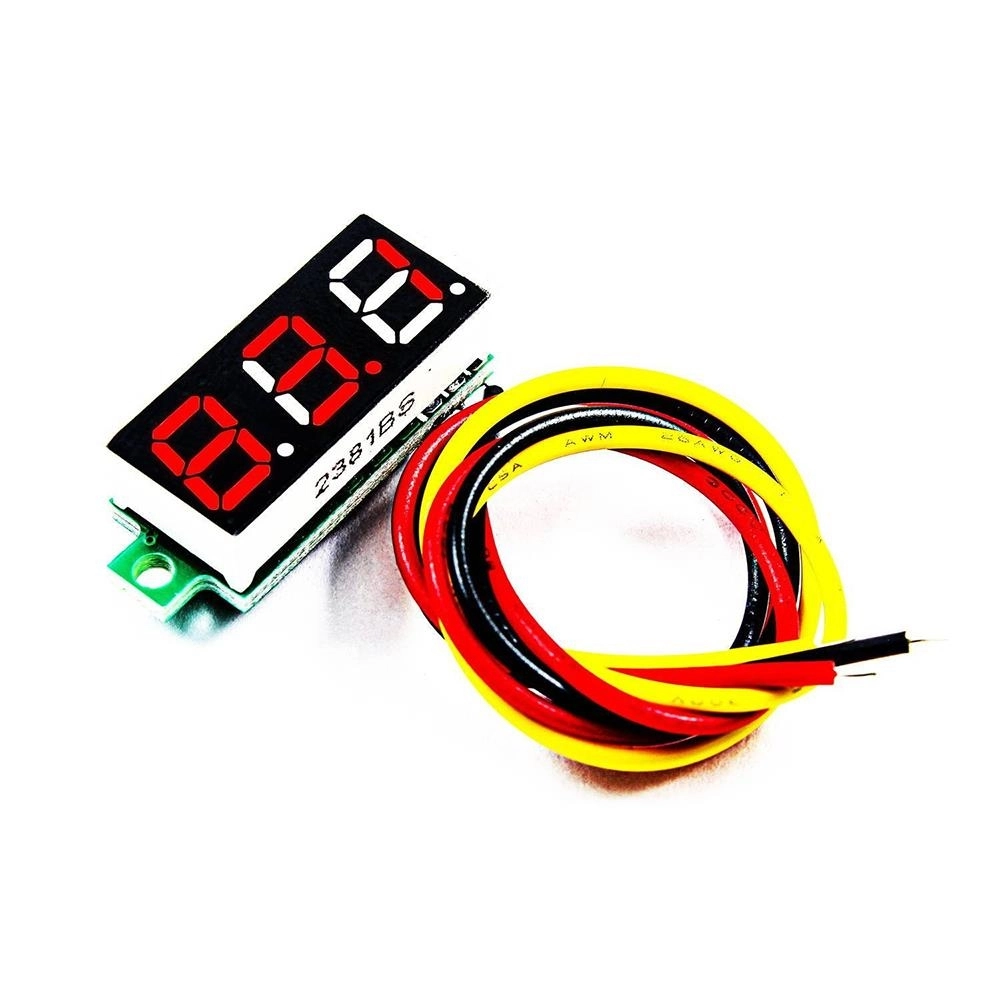

Bu kompakt dijital voltmetre, kırmızı LED ekrana sahiptir. 0.28 inç 0–100V 3 Kablolu Kırmızı Voltmetre , yalnızca birkaç dakikalık kurulumla, ölçmek istediğiniz kaynağın kablolarını doğrudan bağlayıp LED göstergede değeri görmenize olanak tanır.

Kırmızı kablo pozitif uca, siyah kablo negatif uca; sarı/beyaz kablo ise ölçmek istediğimiz kaynağın (veya başka bir kaynağın) pozitif ucuna bağlanır. Farklı bir kaynağın beslemesini ölçerken negatif uçların ortaklandığından emin olun. Ters polarite koruması bulunduğundan yanlış bağlantılarda devre zarar görmez.

En yüksek ölçüm doğruluğuna ulaşmak için, voltmetre ölçtüğü gerilime bağlı olarak ondalık noktanın konumunu otomatik ayarlar: 10V altındaki ölçümlerde iki, 10V üzerindeki ölçümlerde bir ondalık basamak gösterir.

Bu voltmetre, motosiklet ve otomobillerde akü voltajını ölçüp akü durumunu izlemek için kullanılabilir; diğer DC gerilimlerin ölçümü için de uygundur. Maksimum çalışma gerilimi 30V’tur; kıvılcım, besleme dalgalanması veya ani gerilim sıçramaları nedeniyle kalıcı hasarı önlemek için yeterli güvenlik payı bırakın.

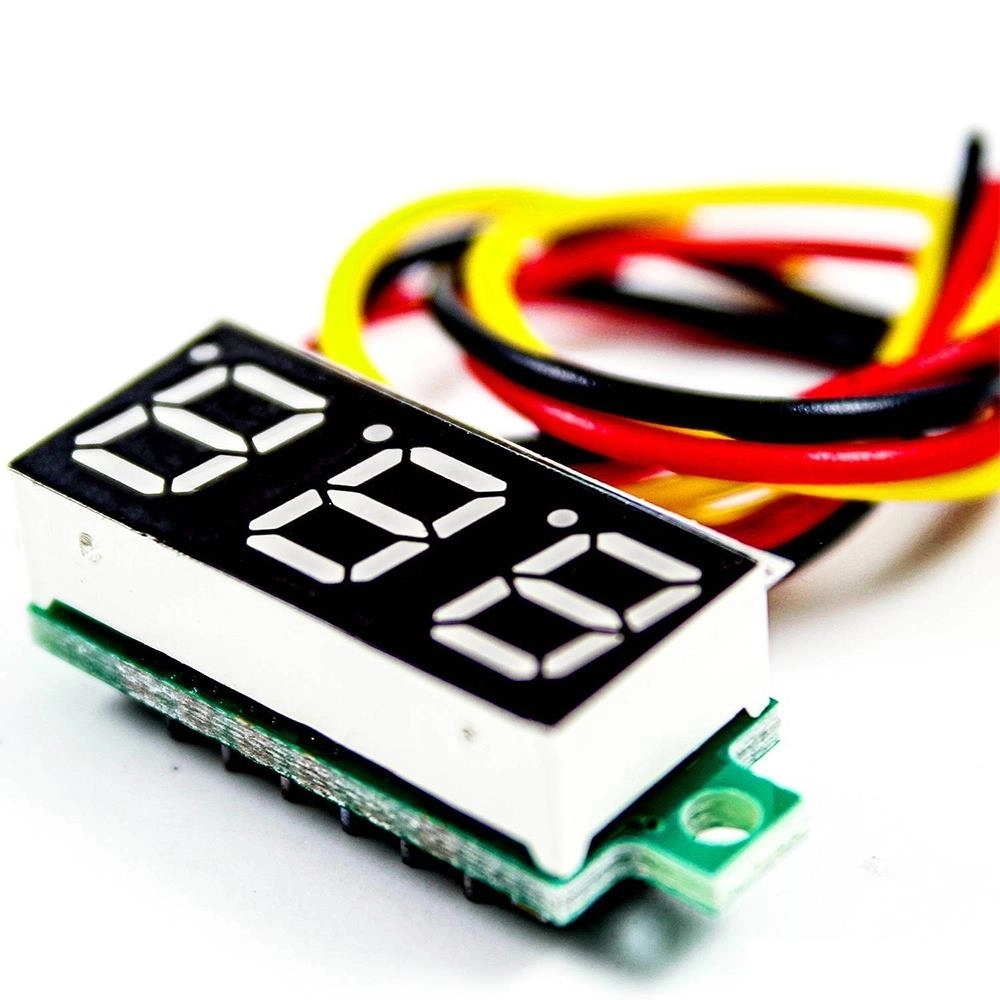

Son derece parlak ve okunaklı kırmızı LED ekran, 0–100V aralığındaki DC gerilimleri ölçmeye hazırdır.

Bağlantılar

• Kırmızı: Besleme kaynağının pozitif ucu
• Siyah: Besleme kaynağının negatif ucu (aynı zamanda ölçüm kaynağının negatif ucu)
• Sarı/Beyaz/Mavi: Ölçüm kaynağının pozitif ucu

Kullanım Senaryoları

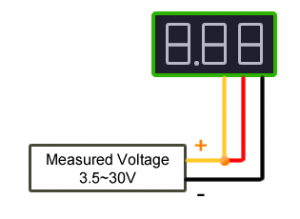

• Kullanım 1: Güç vermek ve aynı kaynağın voltajını ölçmek için tek bir güç kaynağınız varsa:

• Kullanım 2: Farklı bir kaynağın voltajını ölçmeniz gerekiyorsa:


Notlar

• Gösterge ağırlığı ve boyutlarında ±%2 sapma olabilir.
• Ürünün tasarımı görsellerden farklılık gösterebilir.

Özellikler

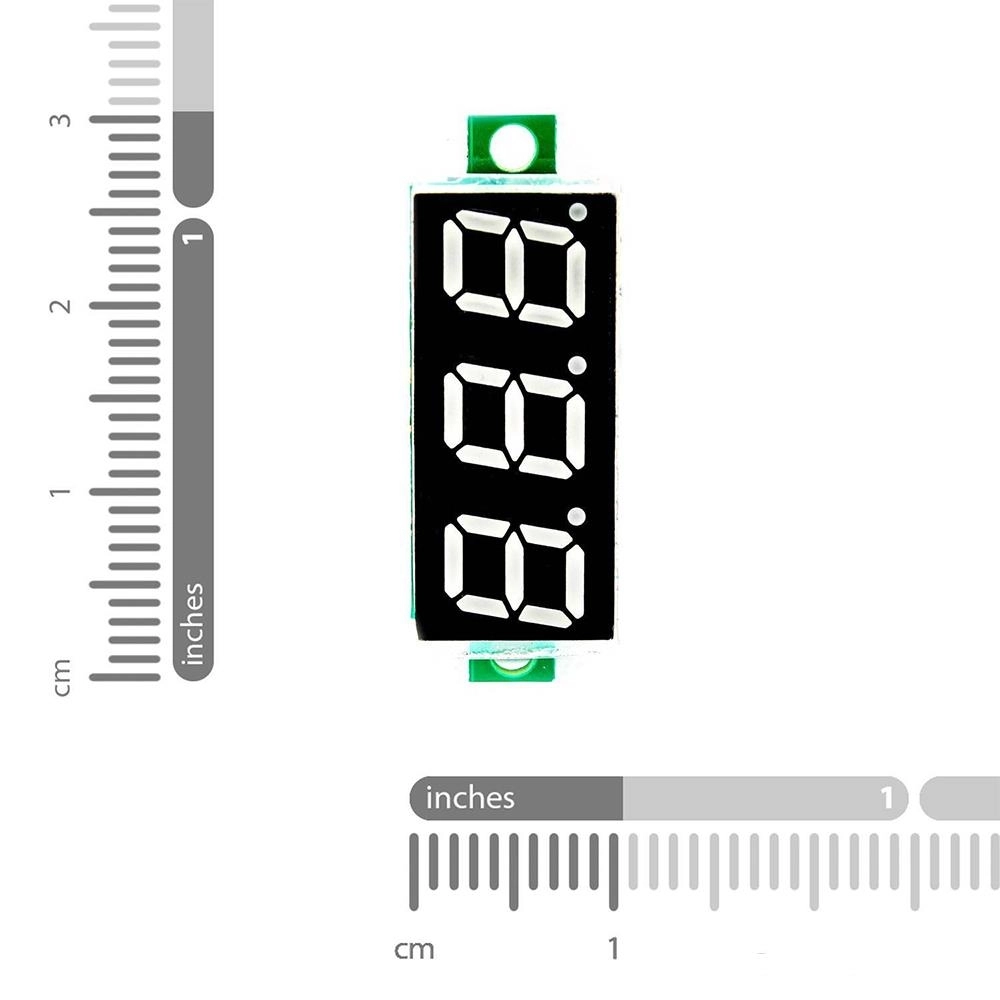

• Çok küçük ve hafif voltmetre modülü
• Pratik ve kolay kullanım

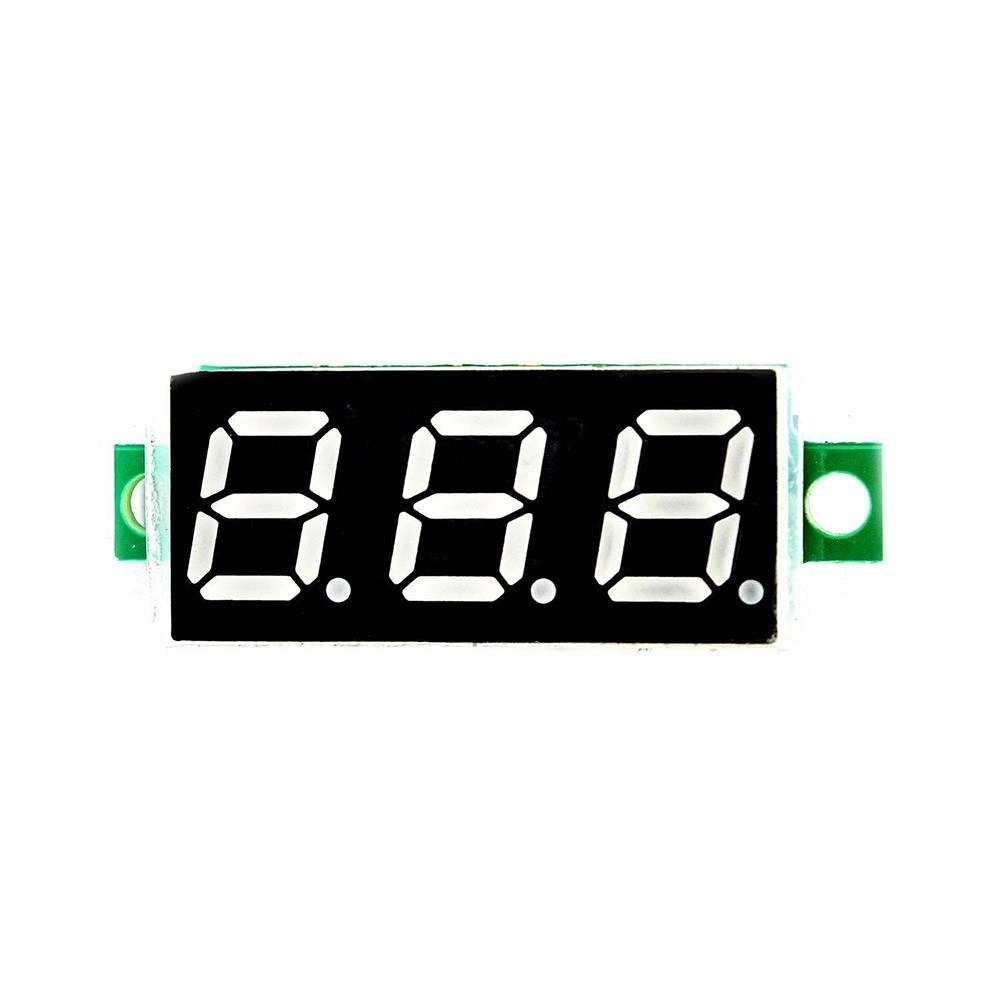

• Kırmızı LED ekran
• En iyi performans: 5–24 V çalışma aralığında
• %100 yeni ve yüksek kalite
