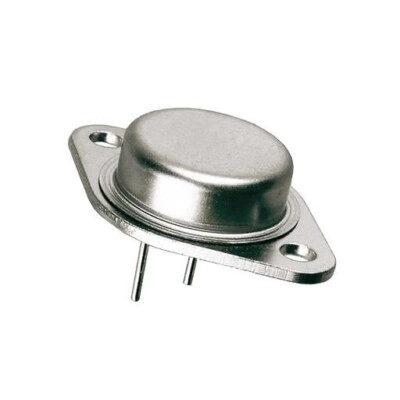

2N3054, genel amaçlı anahtarlama ve amplifikatör uygulamaları için tasarlanmış NPN silikon güç transistörüdür. Özellikle orta güç seviyeli uygulamalarda yaygın olarak kullanılır.

İşte 2N3054'ün temel özellikleri:

• Polarite: NPN (Negatif-Pozitif-Negatif)

• Maksimum Kollektör Akımı ($I^C$): 4 Amper (A)

• Maksimum Kollektör-Yayıcı Gerilimi ($V^{CE}$): 50 Volt (V) (Bazı kaynaklarda 60V veya 90V olarak da geçebilir, bu üreticiye göre değişebilir.)

• Maksimum Kolektör-Baz Gerilimi ($V^{CB}$): 60 Volt (V)

• Maksimum Güç Dağılımı ($P^D$): 25 Watt (W)

• Maksimum Yayıcı-Baz Gerilimi ($V^{EB}$): 7 Volt (V)

• Akım Kazancı (hFE): Genellikle 25 civarında (üretici ve çalışma koşullarına göre değişir).

• Kılıf Tipi: TO-66 (Hermetik olarak kapatılmış metal bir kılıftır.)

• Çalışma Ortam Sıcaklığı ($T^J$): Genellikle 200°C'ye kadar.

Kullanım Alanları:

2N3054, özellikle şu gibi uygulamalarda tercih edilir:

• Güç Anahtarlama Devreleri: Röleler, solenoidler veya diğer yüksek akım gerektiren yükleri kontrol etmek için kullanılır.

• Amplifikatör Devreleri: Ses amplifikatörleri veya genel amaçlı yükselteçlerde kullanılabilir.

• Voltaj Regülatörleri: Çeşitli güç kaynaklarında voltaj regülasyonu için tercih edilebilir.
