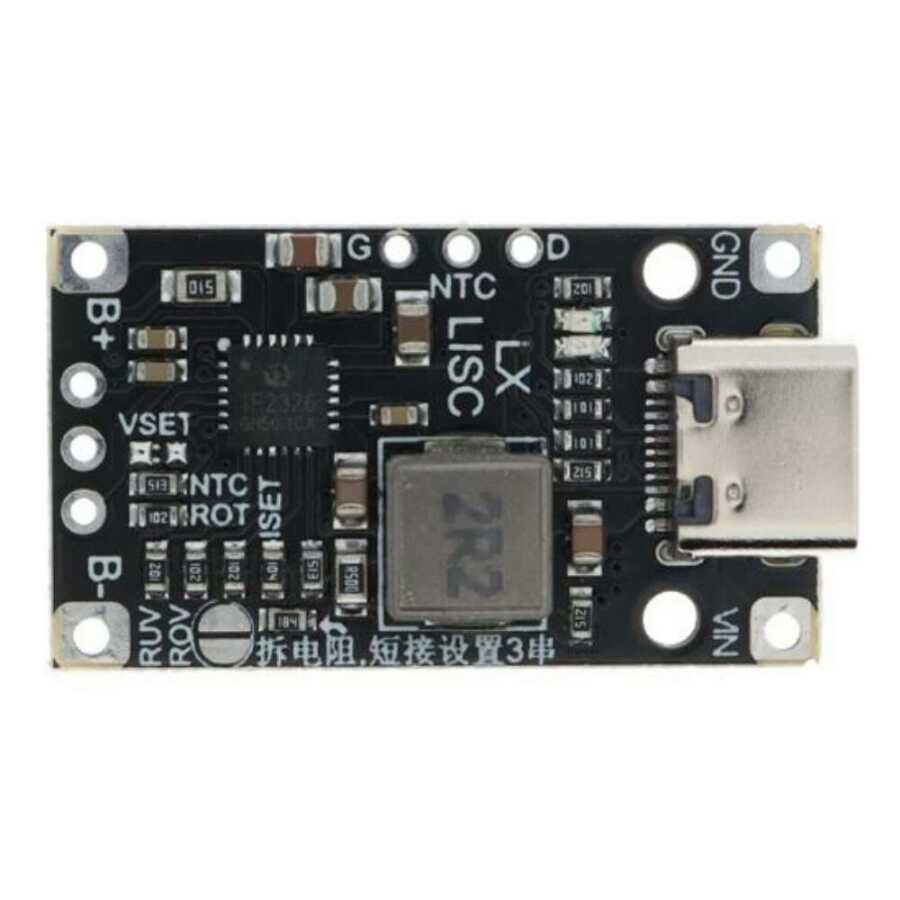

2S,3S TYPE-C ŞARJ MODÜLÜ 15W 8.4V 12.6V 1.5A

Bu modül, IP2326 QFN24 çipi ile üretilmiştir. Hem 2S,hem de 3s şarj devresi olarak kullanılır. 2S için dahili bir dengeleyici vardır, 3S için harici bir BMS kullanılması gereklidir.

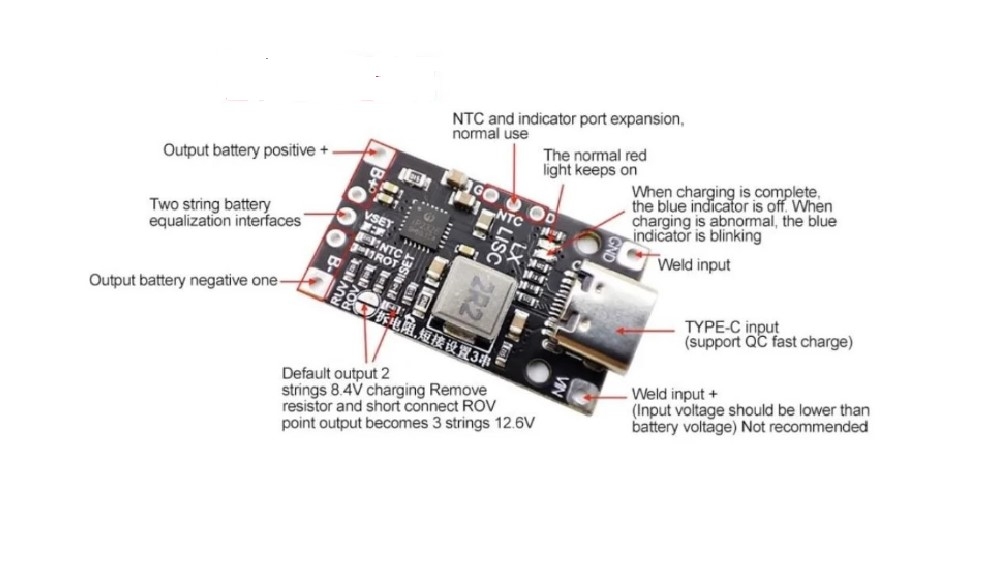

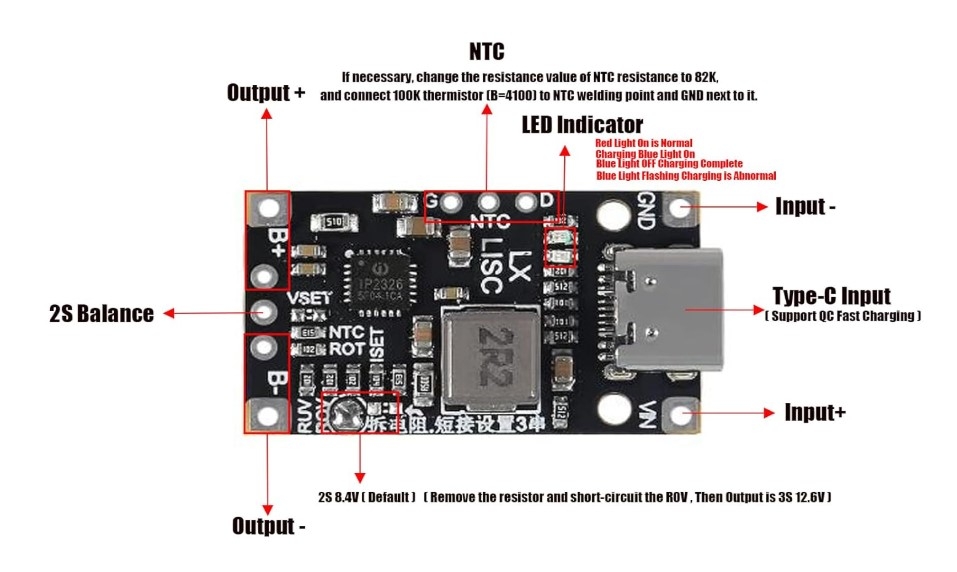

LED durumu Modüle enerji verildiğinde kırmızı led her zaman yanar.

Mavi led durum ledidir: Anormallik tespit edildiğinde, pil bağlı olmasa bile, yanıp söner.

Pil şarj olurken AÇIK - Tam şarjdan sonra KAPALI

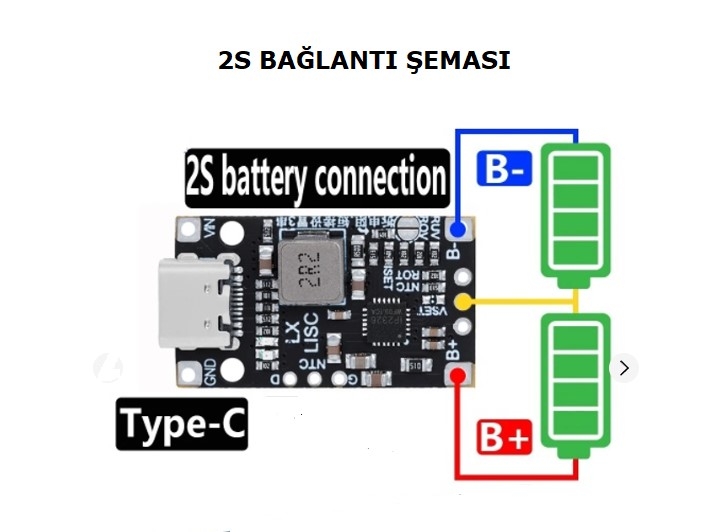

2S paketini şarj etme

2S paketini şarj etmek için:

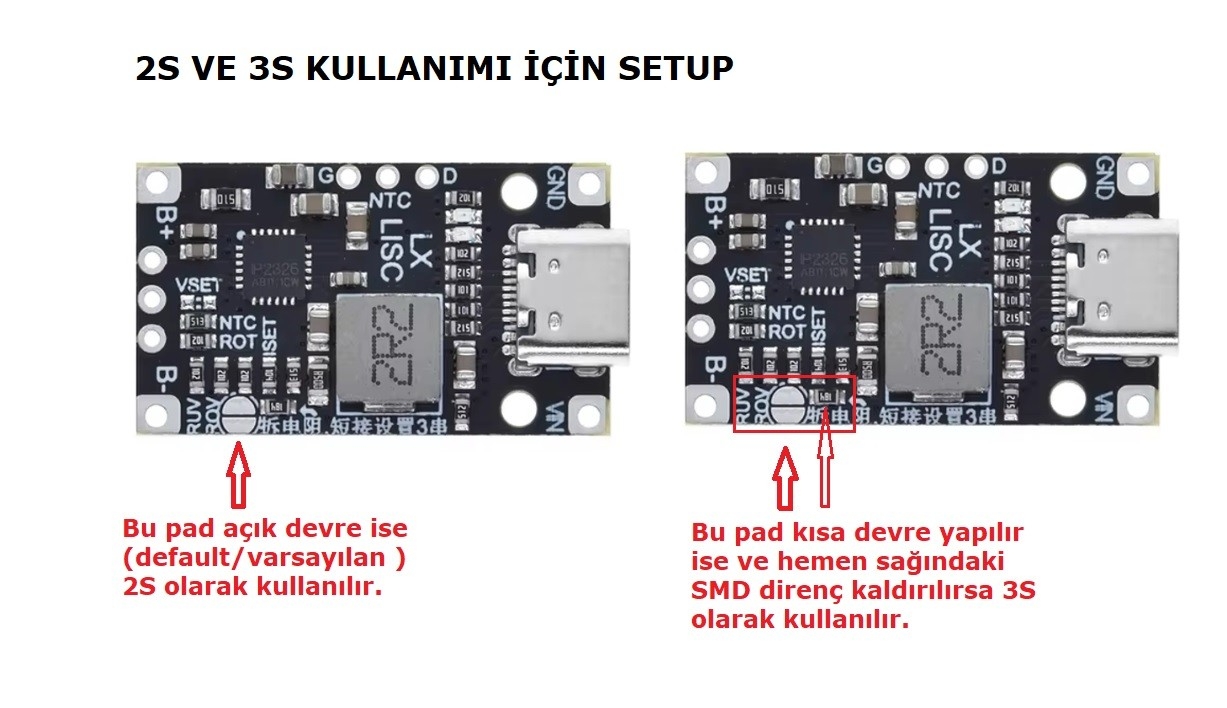

Modülün 2S modunda olduğundan emin olun (bkz. 2S veya 3S seçimi). Denge teli dahil olmak üzere pili modüle bağlayın. Modüle bir USB-C şarj cihazı bağlayın.

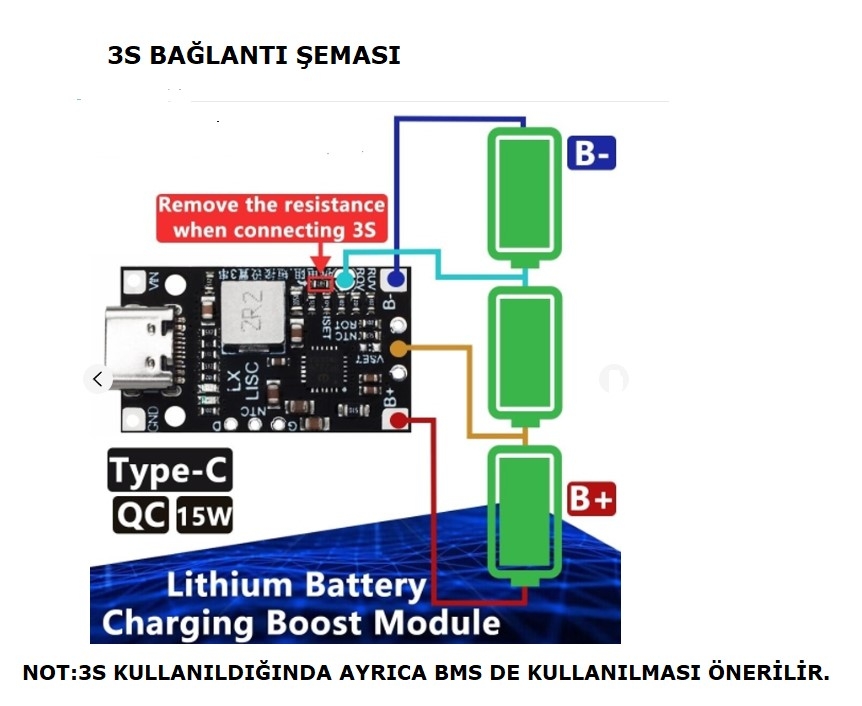

3S paketini şarj etme

3S paketini şarj etmek için:

Modülün 3S modunda olduğundan emin olun (bkz. 2S veya 3S seçimi). Harici dengeleyiciyi paketin denge konnektörüne bağlayın. Ana pil konnektörünü modüle bağlayın. Modüle bir USB-C şarj cihazı bağlayın.

Özellikler:

Giriş besleme : TYPE C den 5v

Çıkış ( seçilebilir ) 8.4v-12,6v

Max güç :15w
