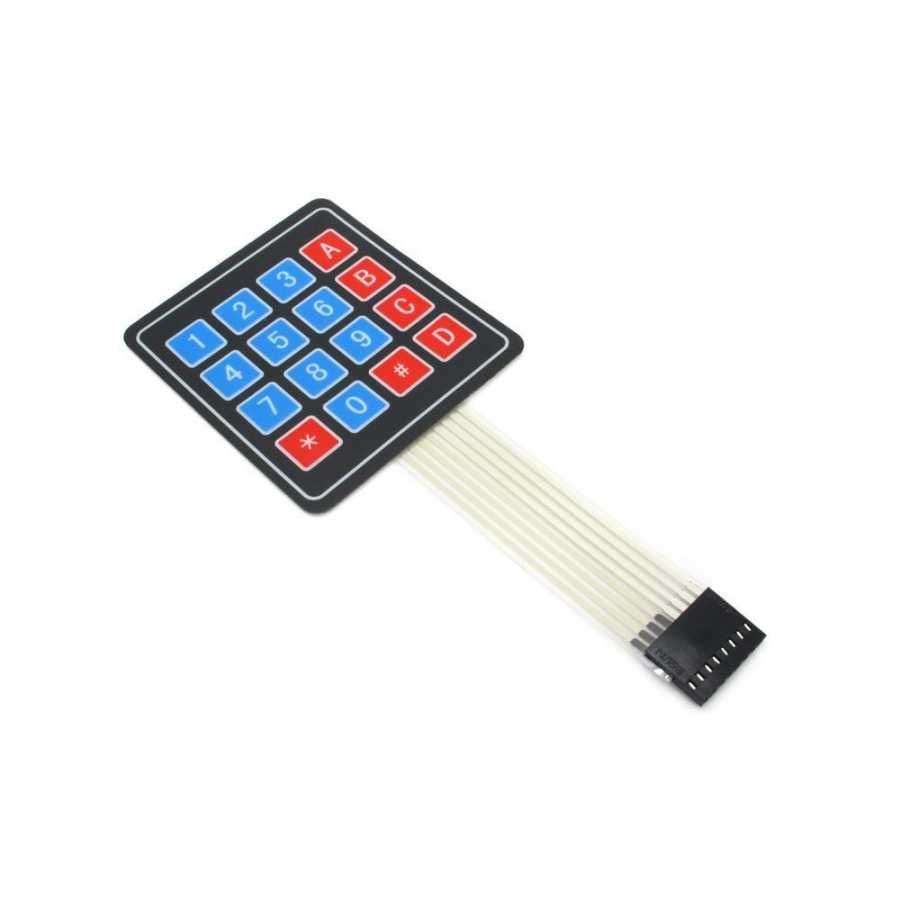

4X4 Membran Tuş Takımı - Keypad

Teknik Özellikler

• Ultra ince tasarım ve yapışkan sırt, her projeye kolay entegrasyon sağlar
• Herhangi bir mikrodenetleyici ile kolay iletişim
• Kablo dahil
• Maksimum Verim: 24VDC / 30mA.
• Sıçrama süresi: ≤5ms.
• İzolasyon Direnci: 100MΩ @ 100V.
• Dielektrik Dayanım: 250VRms (@ 60Hz, 1 dak).
• Arayüz: 4 × 4 matrise 8-pin erişim.
• Çalışma sıcaklığı: 0 - 50 ° C
• Boyutlar: Tuş takımı 6.9 x 7.6 cm.
• Kablo: 2,0 x 8,5 cm.

Uygulama Alanları

• Güvenlik sistemi
• Menü seçimi
• Gömülü sistemler için veri girişi

• 4X4 Membran Tuş Takımı - Keypad ile Pratik ve Dayanıklı Giriş Çözümü

  4X4 Membran Tuş Takımı - Keypad, kullanıcıdan dijital giriş almak amacıyla kullanılan, hafif, ince ve esnek yapıya sahip, toplam 16 tuşlu bir giriş cihazıdır. Bu tuş takımı, 4 satır ve 4 sütun düzeniyle yapılandırılmış olup sayısal ve karakter bazlı uygulamalarda oldukça yaygın bir şekilde tercih edilir. Arduino, STM32, ESP32 gibi platformlarla tam uyumlu çalışır ve şifre sistemlerinden menü arayüzlerine kadar pek çok alanda güvenli giriş sağlar.

  16 Tuşlu Matris Yapı ile Esnek Kullanım

  4X4 keypad, A, B, C, D harfleri ile birlikte 0-9 rakamlarını, * ve # tuşlarını içerir. Bu zengin tuş düzeni, şifreleme, çoklu seçenekli menüler, kullanıcı giriş panelleri gibi uygulamalarda geniş kullanım alanı sunar. Matris yapısı sayesinde sadece 8 pin ile 16 farklı tuşun kontrolü mümkün olur, böylece mikrodenetleyici pinleri verimli şekilde kullanılabilir.

  Membran Teknolojisi ile Hafif ve İnce Tasarım

  Modül, membran tipi yapısıyla oldukça hafif ve esnek bir tasarıma sahiptir. İnce yapısı sayesinde dar alanlara monte edilebilir, taşınabilir sistemlerde yük oluşturmaz. Plastik film tabanı sayesinde yüzeylere kolayca yapıştırılabilir ve fiziksel olarak uzun süre dayanıklı kalır. Bu özellik, hem estetik hem de işlevsel tasarım avantajı sunar.

  Arduino ve Diğer Kartlarla Kolay Entegrasyon

  4X4 membran keypad, Arduino başta olmak üzere birçok geliştirme kartı ile sorunsuz entegre edilebilir. Arduino IDE üzerinde yer alan keypad kütüphanesi sayesinde hangi tuşa basıldığını tespit etmek oldukça kolaydır. Kod yazımı basit ve öğrenmesi kolaydır, bu da modülü başlangıç düzeyindeki kullanıcılar için cazip hale getirir.

  Standart 8 Pinli Bağlantı Yapısı

  Modül, 8 pinli çıkışa sahiptir. Bu pinlerin her biri satır ve sütunlara karşılık gelir ve mikrodenetleyici tarafından kontrol edilir. Doğrudan breadboard bağlantısı yapılabileceği gibi, jumper kablolarla da bağlanabilir. Bu yapı sayesinde devre kurulumu sade ve anlaşılır olur, hata yapma riski azalır.

  Şifreli Sistemler ve Menü Kontrolleri İçin İdeal

  4X4 keypad, özellikle şifreli giriş sistemlerinde tercih edilen modüllerden biridir. Her tuşa ayrı işlev atanabildiği için kompleks menü yapılarında ve kullanıcı arayüzlerinde kolaylık sağlar. Kilit sistemleri, alarm panelleri veya robot kontrol ekranları gibi uygulamalarda sıklıkla kullanılır. Yüksek algılama hassasiyetiyle yanlış girişleri minimize eder.

  Sık Sorulan Sorular

  • 4X4 Membran Tuş Takımı toplam kaç tuşa sahiptir?
  Toplam 16 tuşa sahiptir: 0-9, A-D, * ve #.
  • Bu keypad hangi mikrodenetleyicilerle uyumludur?
  Arduino, STM32, ESP8266, ESP32 ve Raspberry Pi ile uyumludur.
  • Modül kaç pin ile bağlanır?
  8 adet bağlantı pini bulunur.
  • Breadboard ile kullanılabilir mi?
  Evet, pin dizilimi breadboard ile uyumludur.
  • Arduino ile nasıl programlanır?
  Arduino IDE’de bulunan keypad kütüphanesi ile kolayca programlanır.
  • Montajı nasıl yapılır?
  Arka tarafında yer alan yapışkan yüzeyle düz zeminlere monte edilir.
  • Suya dayanıklı mıdır?
  Suya karşı sınırlı dayanıklılığı vardır, dış ortamda uzun süreli kullanım önerilmez.
  • Enerji tüketimi nasıldır?
  Yalnızca tuşa basıldığında devre tamamlandığı için çok düşük enerji tüketir.
  • Hangi projelerde kullanılır?
  Şifreli kapı sistemleri, menü kontrolleri, alarm cihazları ve robotik uygulamalarda kullanılır.
  • Yeni başlayanlar için uygun mu?
  Evet, bağlantı ve yazılım desteği sayesinde başlangıç seviyesinde uygundur.
