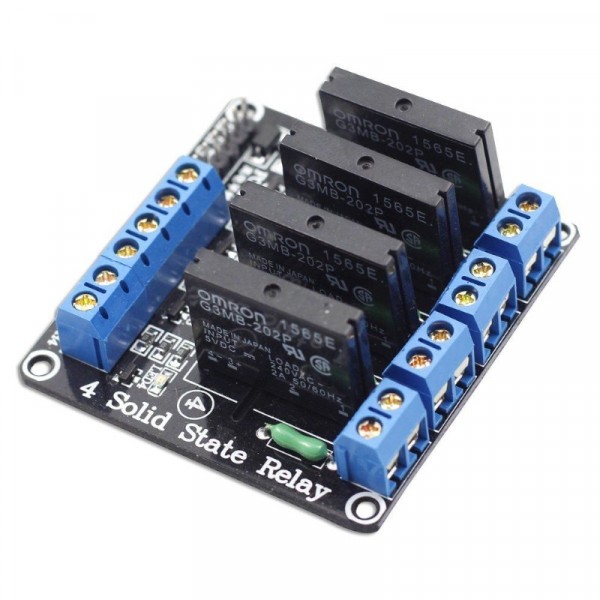

Röle, düşük akımlar kullanarak büyük akım çeken cihazları anahtarlamada kullanılan  devre elemanıdır. Bu röle alternatif gerilimde (AC) kullanılabilir.
Katı Hal Röleleri(SSR), diğer rölelerin aksine triyak kullanır, mekanik parça bulundurmaz.Bu sayede sessiz(röle çekme sesi olmaz) çalışır ve kullanım ömrü standart rölelere göre daha uzun olur.

Özellikler:

• Kompakt tasarımlı
• TTL araçlara(mikrokontrolörler, Arduinovb) kolaylıkla bağlanabilir.
• 4 katı hal rölesi için birer 2 pinli vidalı terminalle bağlantı kolaylığı
• Her röle için LED gösterge (Led göstergeleri Düşük seviye tetikleme geldiği zaman  aktif olur.)
• Düşük seviye tetikleme (low level trigger) ile çalışır.
• Yalnız alternatif gerilim(AC) de kullanılabilir.
• Boyutları :57 mm x 55 mm x 25 mm
• Güç kaynağı : 5 V DC / 160 mA (bütün kanallar açık)

Giriş Kontrol Sinyal Gerilimi:

• 0 - 0,5 V düşük durum (SSR kapalı)
• 0,5 – 2,5 V (bilinmeyen durum)
• 2,5 – 20 V yüksek durum (SSR açık)
• SSR Çıkışı (Her Kanal için) :
  • Yük gerilim aralığı : 75 – 264 VAC (50/60 Hz)
  • Yük akımı : 0,1 – 2 A

SSR Özelikler:

• Üretici : OMRON
• Parça Numarası : G3MB-202P,  5 V versiyonu
• İzolasyon : Fototriak
• zero-cross : var
• Nominal çıkış yükü : 100 – 240 VAC (50/60 Hz)
• Yük Tipi : Genel amaçlı

Not:Doğru gerilim (DC) ile çalışan cihazları bu röleyle kontrol edemeyiz.

Paket İçeriği:

• 1 x 4 Kanal Solid State Röle Kartı
