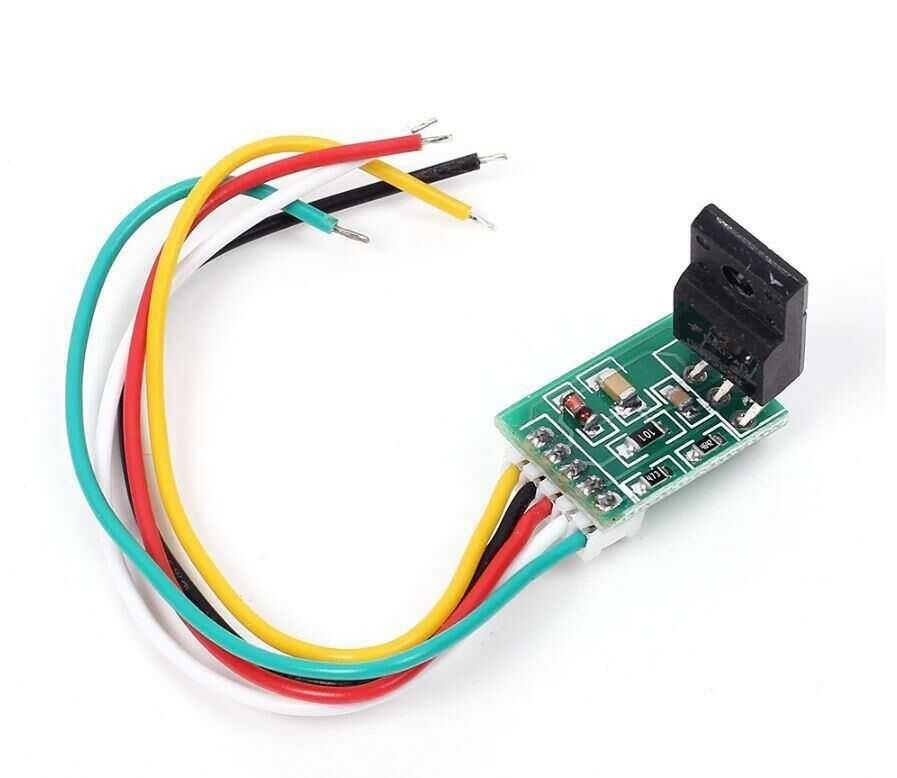

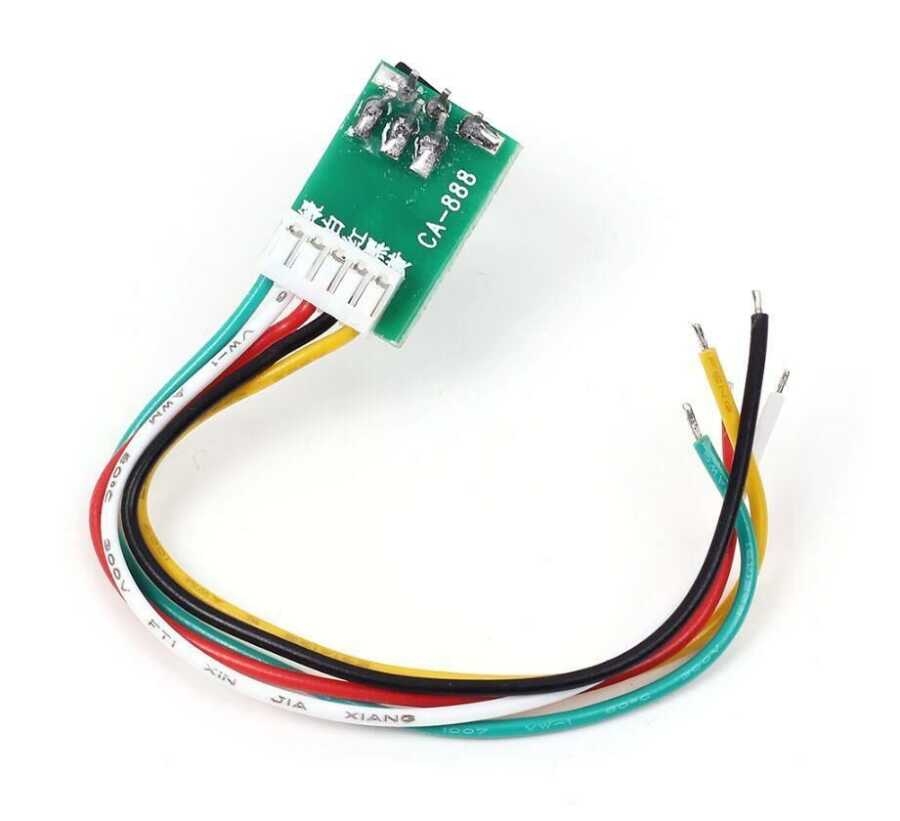

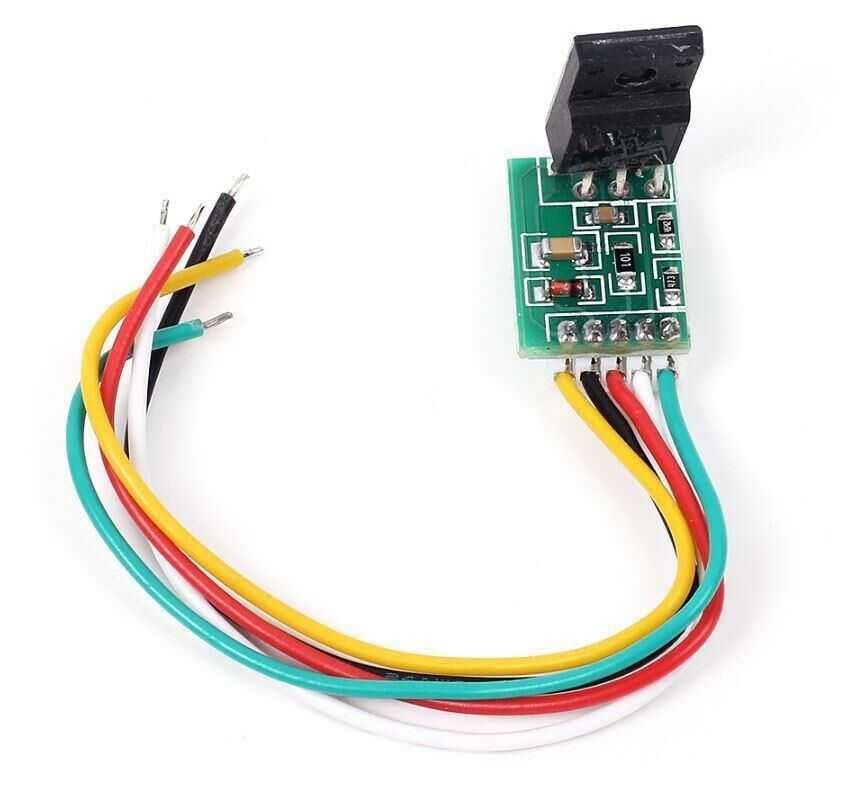

CA-888 LCD Güç Kaynağı Kontrol Kartı

CA888 Tv Televizyon 15-24 inch Monitör 300V to 12/18V Smps Tamir Devresi Universal Power Modül

CA-888 Modül Lcdlerde güç katında kullanılır. Bozuk devrelerde trafonun sürülerek çıkış voltajlarının oluşturulmasını sağlar.  300V luk giriş voltajını 12-18V seviyesine indirmek için kullanılır.
Youtube üzerinde bu kartın montajı ile alakalı videolar bulunmaktadır. Yüksek voltaj içeren bu işlemi yapan kişilerin bu tip devreler hakkında bilgisi olması gerekmektedir. Hatalı işlemlerde hayati tehlike oluşturabilir yada ilgili devreler zarar görebilir. Bu konu alıcının sorumluluğu altındadır.

Özellikler:
Model: CA-888 Entegre
Lcd tv güç kaynağı kontrol kartı
Giriş voltajı: 300Volt
Çıkış voltajı: 12/18 Volt
Uyumlu tv boyutları: 15 - 24 inc
Kullanım alanı: Lcd Tv Monitör
Kaliteli, Uzun ömürlü kullanım
Çalışma sıcaklığı: -40C /  80C
Kablo boyu: 10cm
Ürün Boyutu:  13.7mm x 19.1mm
Ağırlık:  5.5gr

Paket içeriği:
1 Adet CA-888 LCD Power Modül

CA-888 15/24 inç LCD monitör güç kaynağı tamir problemlerini çözmek amacıyla kullanılır. Lcd tv güç kartlarında, büyük oranda güç, çip, yüksek güçlü anahtar ve örnekleme direnci sorunları görülür. Bu bileşen modellerinin çeşitliliğinden dolayı, çoğunlukla aynı yedek parça bulunamaz ve tamir edilemez. Bu modülün avantajları; kablolamanın basitliği, kolay kurulumu, zaman tasarrufu sağlaması, bakım başarı oranını artırması vb. bakım problemleri yaşayan kullanıcılar için evrensel bir güç kaynağı modülü geliştirme fikrini gündeme getirir.

Talimatlar ve Kontroller:

• Güç Kaynağı Çipini ve Anahtarları Çıkarma:  Devre kartındaki güç kaynağı çipini ve anahtarları (MOS tüpü) çıkarın.
• Kapasitör Kontrolü:  300V kapasitörünü ve paketin son kısmındaki kapasiteyi kontrol edin; tambur (bobin) yoksa, ilk değişimde sorun olup olmadığını değerlendirin.
• Devre Son Kontrolü:  Son sayfayı kontrol edin; kısa devre, reklam kartı veya yüksek voltaj kartı bulunmadığından emin olun.
• Bağlantı İşlemi:  Modülü ilgili hatta bağlayın ve yanlış bağlantı olmadığından dikkatlice emin olun; yanlış bağlantı durumunda modül patlayabilir.
• Montaj:  Modülü, radyatörün orijinal yerine monte edin; yalıtım ve kısa devre korumasını sağlayın.
• Güç ve Voltaj Ölçümü:  Güç uygulandıktan sonra ölçülen voltajın performansını kontrol edin. Sorun yoksa, ikinci nedeni yani pin bağlantılarını kontrol edin.
