DC-DC Ayarlı Voltaj Yükseltici Voltaj Düşürücü Modülü (LM2577 + LM2596) Step Up Step Down
Ürün Kodu : A0163         Yorumlar (0)        Yorum Ekle
Marka :  Diğer
126.89 TL   +Kdv
Kalan Stok Miktarı: 114
-
+
Kargo

Hafta içi 16:00’dan ve Cumartesi 11:00’den önce verilen siparişler aynı gün kargoya verilmektedir.

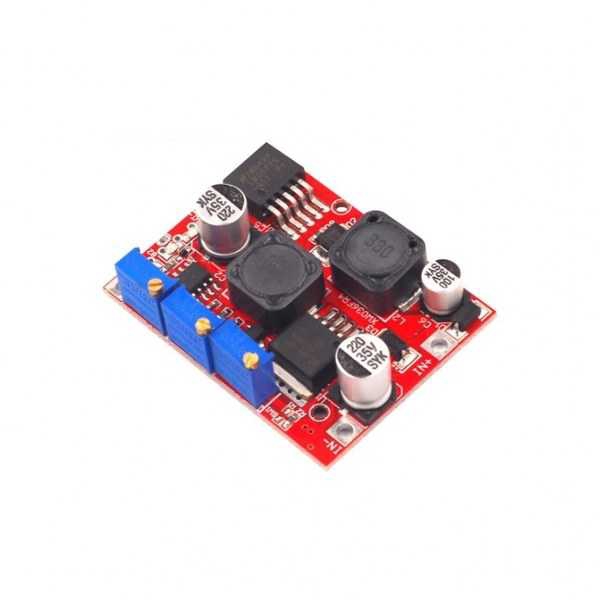

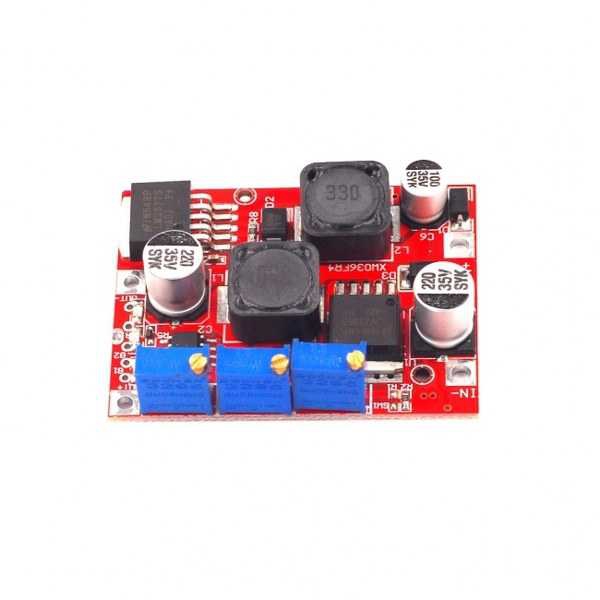

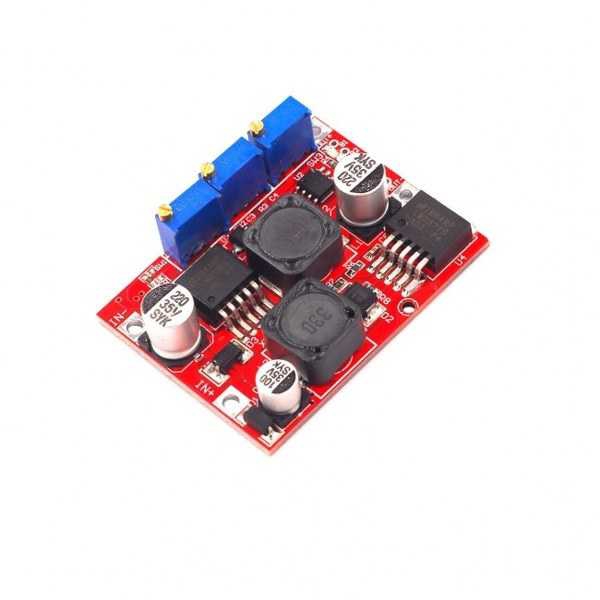

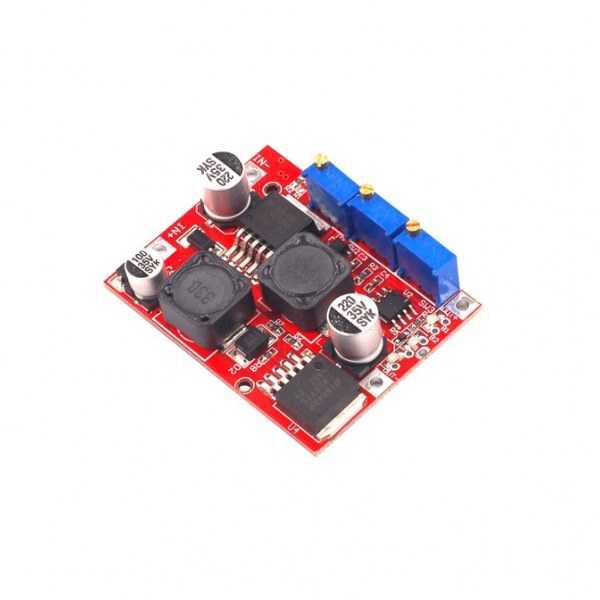

Bu ayarlanabilir voltaj regülatör kartı üzerinde hem lm2596 hemde lm2577 entegrelerini barındırdığından dolayı voltaj düşürücü veya voltaj yükseltici olarak kullanılabilir.
Bu ürün step up (yükseltici) veya step down (alçaltıcı) olarak çalışmanın yanı sıra gösterge ledleriyle sabit akım göstergesi kırmızı, şarjda kırmızı ışık, şarj ışığı mavi olarak kullanıcıyla iletişim kolaylığı sağlamaktadır.
Gösterge ledlerinin yanındaki delikler sayesinde uyarı ışıkları istenilen yere taşınabilir. Potansiyometrelerden sol tarafta olan ile gerilim ayarı, ortadakiyle tam şarjlı lamba akımı ayarı ve sağdaki ile akım ayarı yapılmaktadır.
Güneş panelleri ile batarya şarjı gibi uygulamalarda kullanılabilir.
Bir led LM2577 için, bir led LM2596 için ve diğer led ise çıkışa bağlanan kaynağın akım çekip çekmediğini belirtmektedir.
Bu ürün ile lityum pil şarjı mümkündür ve batarya dolduğunda ortadaki led yanmaktadır.

Not: Cihaz voltajı ürün üzerindeki potansiyometreler ile yapılmaktadır. Ürünü ilk olarak çalıştırdığınızda potansiyometredeki boşluğu tornavida ile almanız gerekmektedir.
Giriş pinlerine besleme voltajını bağlayın. Çıkışına bir multimetre bağlayın.Yaklaşık olarak 15-20tur sağa ve sola çevirirken voltajda değişim gördüğünüz aralıkta yavaş hareketler ile çıkış voltajınızı ayarlayın.

Uygulama Alanları:

  • Lityum pil şarjı
  • 4V,6V,12V,14V,24V batarya şarjı
  • 5V-3.3V çevirici
  • 12V-3.3V çevirici
  • 24V-3.3V çevirici
  • 5V-12V çevirici
  • 5V-24V çevirici
  • 12V-3.3V çevirici
  • 12V-24V çevirici
  • 24V-12V çevirici
  • 24V-5V çevirici
  • Güneş panelleri, otomotiv güç kaynağı ve diğer uygulamalar için otomatik yükseltme ve düşürme voltaj regülatörü devresi.

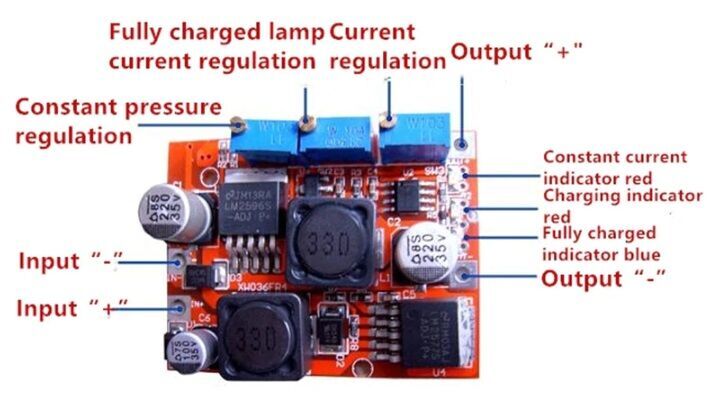

lm2596-lm577-regulator-pinout

Özellikler:

  • Model: LM2596-LM2577 voltaj regülatörü
  • Step up ve step down olarak çalışma
  • Giriş gerilimi: 4-35V DC
  • Çıkış gerilimi: 1.25-25V
  • Çıkış gücü: 15W
  • Çıkış akımı: 15W/(Çıkış gerilimi) ,Maksimum çıkış akımı 2A
  • Aşırı yüklenmede soğutucuya ihtiyaç duyar
  • Verimlilik: %80 (yüksek çıkış gerilimi,yüksek verimlilik)
  • Çalışma sıcaklığı: -40°C ile +50°C
  • Çıkış kısa devre koruması
  • LED sabit akım sürücüsü
  • Lityum pil şarjı (ferroelektrik dahil), 4V, 6V, 12V, 14V, 24V pil şarjı, nikel-kadmiyum nikel-metal hidrit piller (pil) şarjı

DC-DC Ayarlı Voltaj Yükseltici Voltaj Düşürücü Modülü (LM2577 + LM2596) Step Up Step Down

DC-DC Ayarlı Voltaj Yükseltici Voltaj Düşürücü Modülü (LM2577 + LM2596), hem voltaj yükseltici (step up) hem de voltaj düşürücü (step down) olarak kullanılabilen çok yönlü bir regülatör kartıdır. Güneş panelleri, batarya şarj sistemleri ve lityum pil uygulamaları gibi çeşitli projelerde güvenilir enerji yönetimi sağlar.

Ürünün Genel Özellikleri

Bu modül, LM2577 ve LM2596 entegrelerini barındırdığı için hem voltaj düşürücü hem de voltaj yükseltici olarak kullanılabilir. Ayarlanabilir potansiyometreler ile voltaj ve akım hassas bir şekilde kontrol edilebilir. Gösterge LED’leri sayesinde çalışma durumu kolayca takip edilebilir.

LED Gösterge Özellikleri

DC-DC Ayarlı Voltaj Modülü, LED göstergeler ile çalışma durumunu kullanıcıya kolayca iletir. Kırmızı LED sabit akımı gösterirken, diğer LED’ler şarj durumu ve akım çekimini belirtir. Göstergeler sayesinde enerji yönetimi ve durumu anlık olarak takip edilebilir.

Potansiyometre ile Hassas Ayar

Üzerindeki potansiyometreler yardımıyla çıkış voltajı ve akımı hassas şekilde ayarlanabilir. Bu özellik, LM2577 ve LM2596 Voltaj Regülatör Modülü’nü farklı projelerde kullanım için esnek hale getirir. Ayarlamalar tornavida yardımıyla kolayca yapılabilir.

Kullanım Alanları

Bu modül, güneş panelleri, batarya şarj sistemleri, LED aydınlatma ve lityum pil şarj projeleri gibi geniş bir kullanım yelpazesi sunar. Step Up ve Step Down Modülü, enerji yönetimi gerektiren projeler için mükemmel bir çözümdür.

Güneş Panelleri ve Batarya Şarjı

Güneş panelleri ile batarya şarjında etkin bir şekilde kullanılabilen bu modül, şarj sırasında akım ve voltaj kontrolü sağlar. Lityum pil uygulamaları için ideal olan DC-DC Ayarlı Voltaj Regülatörü, bataryanın dolduğunda mavi LED ile kullanıcıyı bilgilendirir.

Kullanım Talimatları

Modülün giriş pinlerine doğru besleme voltajını bağlayın. Çıkış voltajını ayarlamak için potansiyometreleri kullanın ve tornavida yardımıyla hassas ayar yapın. LED göstergeleri takip ederek şarj durumu ve akım bilgilerini kontrol edebilirsiniz.

Sık Sorulan Sorular

  • Bu modül hangi projelerde kullanılabilir? Güneş panelleri, batarya şarj projeleri, LED sistemleri ve lityum pil uygulamalarında kullanılabilir.
  • Bu modül hem voltaj yükseltici hem de düşürücü olarak çalışabilir mi? Evet, LM2577 ve LM2596 entegreleri sayesinde step up ve step down olarak çalışabilir.
  • LED göstergeler ne işe yarar? LED göstergeler, şarj durumu ve akım bilgilerini kullanıcıya ileterek enerji yönetimini kolaylaştırır.
  • Potansiyometreler ne işe yarar? Voltaj ve akım ayarlarını hassas bir şekilde yapmanıza olanak tanır.
  • Bu modül güneş panelleri ile kullanılabilir mi? Evet, güneş panelleri ile batarya şarjı için idealdir.
  • Lityum pil şarjı yapılabilir mi? Evet, lityum pil şarjı için uygundur ve şarj tamamlandığında LED ile bilgilendirir.
  • Montaj işlemi kolay mı? Evet, deliklerle kolayca monte edilebilir.
  • Giriş ve çıkış ayarlarını nasıl yaparım? Potansiyometreleri kullanarak giriş ve çıkış voltajını hassas bir şekilde ayarlayabilirsiniz.
  • Bu modül enerji tasarrufu sağlar mı? Yüksek verimlilikle çalışır ve enerji kaybını minimum seviyeye indirir.
  • Uzun süreli kullanım için uygun mu? Dayanıklı yapısı ve güvenilir performansı ile uzun süre kullanılabilir.
