ESP8266 Wifi Modül - Dht 11 Isı ve Nem Sensörü Kart

Giriş

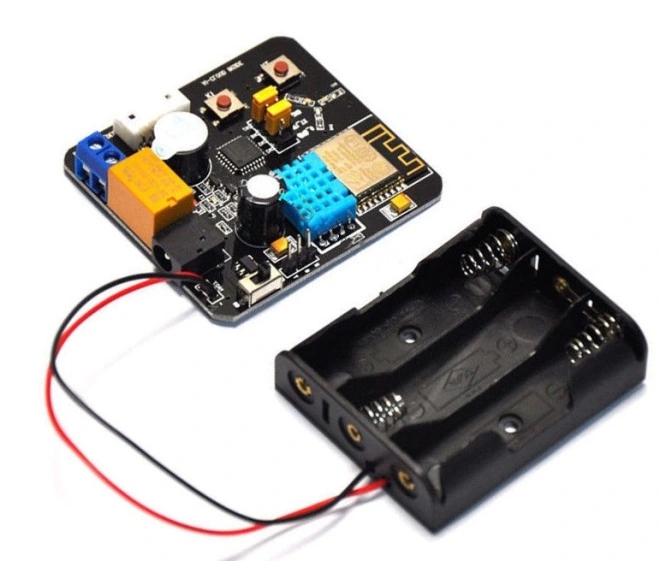

Bu esp8266 kartında bir DHT11 (sıcaklık ve nem sensörleri) bulunur. Bazı değişikliklerle APRS meteoroloji istasyonu olarak kullanabilecektir.

Varsayılan olarak bu kart yalnızca AT komutlarıyla programlanabilir. Yazılımı esp8266 olarak değiştirmek için STC 15L2K32S2 çipini çıkarmalısınız.

Zili çözmeye başlayın. Çipin çevresinde dremel aracını kullanarak STC'yi çıkarın, ardından pimleri lehimleme istasyonuyla çıkarın.

Ardından, bu şekilde teller ekleyin. SCL ve SDA şu an için kullanılmadığından sadece 2 kablo eklemeniz yeterli.

DHT ve GPIO 2 (1) arasında bir
ESP'yi güçlendirmek için bir tane daha (2)

ESP'yi programlamak için ESP01 gibi bir adaptör kullanın

Flaş ESP'den önce GPIO0'u toprağa zorlamak için kayışı (pembe renk) unutmayın

İçindeki yazılımı başlatmak ve güç döngüsü yapmak için Kayışı çıkarın.

Yazılım (T5-Esp8266 klasörü)

https://github.com/f4goh/Weather

esp8266'yı programlamanın iki yolu

nodemcu 0.9 programlayıcı kullanın (T5-Esp8266.bin)
Fiş kayışı (pembe renk),
fiş usb adaptörü
nodemcu 0.9 programcısını başlat
ürün yazılımınızı yükleyin
flaş esp8266
Bittiğinde adaptörü fişten çekin
kayışı çıkar
fiş usb adaptörü
seri terminali başlat (115200 bps)
yapılandırma menüsünü almak için m tuşunu yazın (Satır Beslemeli m tuşu)


hepsini Arduino IDE ile yeniden derleyin
esp8266'yı Arduino ortamında kurun https://github.com/esp8266/Arduino
her iki kütüphaneyi de kurun NTPtimeESP-master https://github.com/SensorsIot/NTPtimeESP
Ve DHT-sensor-library (github'daki T5-Esp8266 klasörü)
T5-Esp8266.ino'yu yükleyin
esp'ye göre, modelinizi yapılandırın (burada esp8266 genel)
Programı ESP
seri terminali başlat (115200 bps)
yapılandırma menüsünü almak için m tuşunu yazın (Satır Beslemeli m tuşu)


Bu, esp'nin 1. kez programlanmasıysa, yapılandırma menüsü başlatılır, görünmezse 'm' yazın

ESP'yi BME280 sürümü gibi yapılandırın

https://hamprojects.wordpress.com/2017/02/19/esp8266-weather-station/

İşler değişir

DHT 11 menüsü ile BME280 menüsünü değiştirin

———–

Yapılandırma menüsü

0 Menüden çık

1 biçim dosya sistemi

2 yapılandırma wifi erişim noktası

3 yapılandırma meteoroloji istasyonu

4 test ntp'si

5 testi DHT 11

6 test sunucusu yüklemesi

7 hava durumu veri kaydedicisini yazdır (tarihsel)

8 hava durumu veri kaydedicisini oluştur ve sil

———–

Sıcaklık: 28.00 derece C

%RH: %52.00

Ülke saatlerini ayarlamak için GMT ekleyin

———–

Hava istasyonunu yapılandır

0 Kaydet ve meteoroloji istasyonu menüsünden çık

1 set çağrı işareti istasyonu

2 boylam ayarla

3 enlem ayarla

4 set sunucu adresi

5 set sunucu bağlantı noktası

6 set iletim gecikmesi

7 kaydedici etkinleştir

8 ayar GMT

9 hava durumu yapılandırmasını göster



Çözüm

AI-Thinker t5 kartını kullanmak çok ilginçtir, ancak basınç ölçümü dahil değildir, bu nedenle harici I²C sensörleri eklemelisiniz. Röle kullanılmaz; belki onunla bir uygulama bulacaksınız.

HTML tarafından kontrol edilen ESPduino için çoklu HF/VHF işaret kalkanı üzerinde çalışıyorum. Öyleyse Ekim 2017'nin 1. haftasında tekrar gelin.

73 Anthony F4GOH
