Özellikler

• 1.3A yüksek akım şarj ve deşarj özelliğine sahip polimer üçlü lityum pil destekler. TYPE-C üzerinden cep telefonu şarjını destekler.

• 3A yüksek akım hızlı şarj/deşarj özelliğine sahiptir. 3.7V 18650 ve diğer özelliklerdeki polimer lityum pillerin şarjı için uygundur.

• TYPE-C portu üzerinden cep telefonlarının giriş/çıkış şarjını destekler. Aynı zamanda şarj ve deşarj işlemlerini destekler.

• Akıllı yük tanımlama ve otomatik bekleme özelliğine sahiptir.

• Çıkış aşırı akım, aşırı gerilim ve kısa devre koruması; giriş aşırı gerilim, aşırı şarj, aşırı deşarj ve aşırı akım deşarj koruması bulunur.

Parametreler

• Ürün adı: Lityum Pil Şarj ve Deşarj Entegre 5V 4.2V

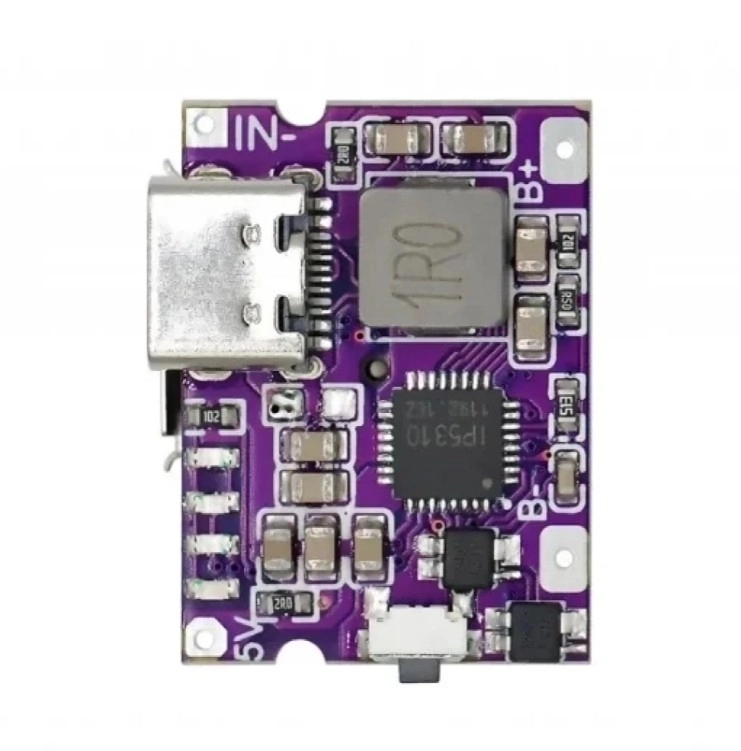

• Arayüz: TYPE-C arayüzü / TYPE-C arayüzü + USB arayüzü

• Tek TYPE-C model boyutları: 26 × 19 × 4.9 mm
  (Düğmenin USB bağlantı noktasının çıkıntılı kısmı hariçtir.)

• TYPE-C + USB model boyutları: 26 × 19 × 12 mm
  (USB'li modelde USB yüksekliği dahildir.)

Fonksiyon Desteği

• 3.1A senkron Boost dönüşümü

• 3A senkronize anahtar şarjı

• Deşarj sırasında şarj desteği

• %93'e kadar verimlilik

• 4 LED güç göstergesi

• Telefonun otomatik olarak algılanması ve takılması

• Çıkışı kapatmak için düğmeye çift tıklama

• Çıkışı açmak için düğmeye tek tıklama

• TYPE-C tek port giriş ve çıkış desteği

• Cep telefonu şarj akımı için akıllı DCP kimliği

• Akıllı yük tanımlama ve otomatik bekleme

• Çıkış aşırı akım, aşırı gerilim ve kısa devre koruması

• Giriş aşırı gerilim, aşırı şarj, aşırı deşarj ve aşırı akım deşarj koruması

Kullanım Talimatları

1. Pili bağlamadan önce kartı, TYPE-C veri kablosu ile cep telefonu şarj adaptörüne bağlayın. Modül çipinin iyi durumda olduğunu doğrulamak için 4 ışığın da yandığını kontrol edin.

2. Hazırlanan pilin voltajını bir multimetre kullanarak ölçün. Pil voltajının 3.0-4.2V arasında olduğundan emin olun. Voltaj bu aralıktan daha yüksek veya daha düşükse pil zarar görebilir veya kullanılan pil tipi uygun olmayabilir.

3. Pilin iyi durumda olduğundan emin olduktan sonra uygun elektrostatik koruma önlemlerini alın. Kaynak için kalın kablolar hazırlayın ve pozitif/negatif kutuplara dikkat edin. Ters bağlantı kartın yanmasına neden olabilir.

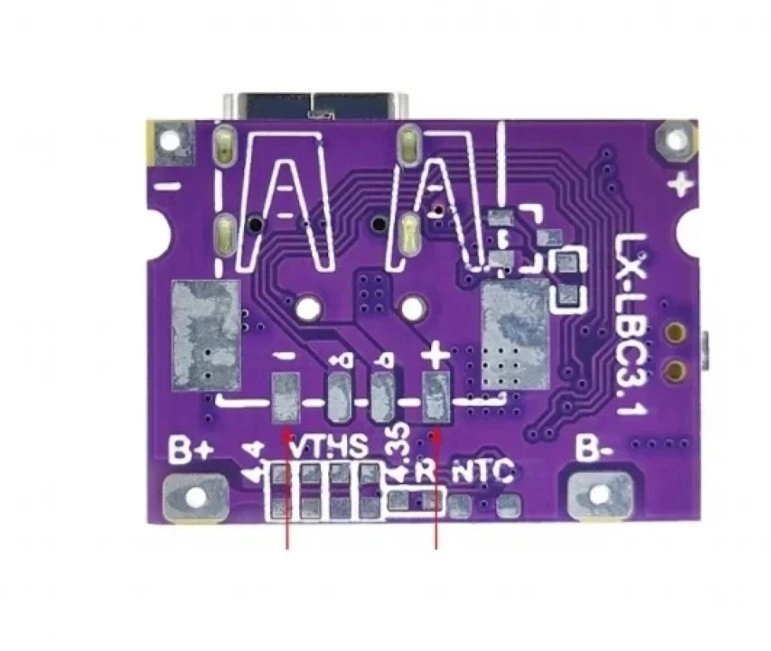

4. Şarj girişi, TYPE-C arayüzü üzerinden şarj adaptörüne bağlanabilir veya yukarıdaki resimde mavi işaretli arayüz üzerinden 5V bağlantısı yapılabilir. TYPE-C portunun giriş akımı, kaynak bağlantı noktası girişinden daha büyüktür. TYPE-C portundan giriş yapıldığında pil 3A ile şarj edilebilir; kaynak bağlantı noktası girişinde ise akü terminali maksimum 2A destekler.

Örnek ve Kullanım Notları

1. Bu modül lityum pil şarj ve deşarj korumasına sahiptir. Pilde ayrıca bir koruma devresi varsa lütfen çıkarın. Pil kapasitesi, 3.1A yüksek akım çıkışı için yeterince büyük olmalıdır.

2. Pil kablosu kısa ve kalın olmalıdır. En az 0.9 santimetre kare çekirdek kullanılmalıdır.

3. Modülün çıkış akımı 70mA'dan az olduğunda çıkış kesilecektir.

4. Kaynak teli çıkışını kullanmanız gerekiyorsa USB arayüzlü modelin kullanılması önerilir. Tek TYPE-C portlu modelde tel çıkış voltajı kaynaklanamaz.

5. Tek TYPE-C portu yalnızca cep telefonlarını şarj etmek için kullanılabilir. Çipin bir protokolü bulunduğundan, başarılı bir el sıkışma gerçekleşmeden voltaj çıkışı olmayacaktır.

Önlemler

• Pil yalnızca paralel olarak bağlanabilir. Paralel bağlantıların sayısında sınırlama yoktur. Piller seri olarak bağlanmamalıdır; seri bağlantı ana kartın yanmasına neden olabilir.

• Anakartın harici pile bağlanan kablosunun 6A'dan fazla akımı taşıyabilmesi gerekir. En az 0.9 metrekareden fazla bakır tel kullanılmalıdır. Sıradan bir tel için 1.5 metrekare kullanılması gerekir. Kablonun çok kalın olması gerekmez ancak çok ince olmamalıdır. Çok ince kablo güvenlik tehlikesi oluşturabilir. Bunun nedeni, akü terminal akımının çok yüksek olmasıdır.

• Anakart üzerinde koruma çipi bulunmaktadır. Bu nedenle ayrıca bir koruma levhası kullanılması gerekli değildir; ancak pilin 6A'dan fazla akımı geçiremediği durumlarda koruma levhası kullanılmalıdır. Aksi durumda koruma levhasını çıkararak pili doğrudan anakarta bağlayın. Kendi koruma devresine sahip olan piller genellikle yeterli akımı sağlayamadığından, çıkış gücü yüksek olduğunda koruma devresi çıkışı koruyacaktır.

• Test amacıyla anakartı timsah klipsleriyle bağlayan kullanıcılar lütfen telefon şarj etmeyin. Cep telefonu şarjı için bağlantıların lehimlenerek yapılması gerekir. Yanlış kullanım ana kartın zarar görmesine, hızlı şarjın çalışmamasına veya ana kartın kapanıp yeniden başlamasına neden olabilir. Lütfen bağlantı gereksinimlerine uygun şekilde kullanın.

• Kullanılabilecek pil türleri: 3.7V/4.2V 18650, polimer ve üçlü lityum pil. Büyük tek hücre kullanılabilir ve birden fazla 18650 pil paralel olarak bağlanabilir.

• Demir lityum pil, tek kullanımlık kuru pil, nikel metal hidrit pil, kurşun asit batarya, nikel kadmiyum pil vb. kullanılamaz.

• Piller seri olarak bağlanamaz.

• Her güç kaynağı ısı üretebilir. Bu elektronik ürünlerde normal bir durumdur. Isı oluşmasaydı akım 2.4A ile sınırlı kalmazdı; 10A veya 100A yapmak mümkün olurdu. Modülün maliyeti ve boyutu bu özelliklerle ilişkilidir. Modül, büyük üreticilerin iyi verimlilik ve performansa sahip ana çiplerini kullanır ve güvenli kullanım için tasarlanmıştır.

Modülün Kalitesi Nasıl Değerlendirilir?

1. Modül alındıktan sonra pili bağlamayın. Doğrudan şarj hattına 5V bağlayın ve 10 saniye bekleyin. Ardından dört ışığın yandığını ve son ışığın yanıp söndüğünü kontrol edin.

2. Akü terminalinin pozitif ve negatif kutuplarını bir multimetre ile ölçün. Normal voltaj yaklaşık 4.2V civarında olmalıdır.

3. Yukarıdaki kontroller normal ise modülün sağlam olduğu kabul edilir.
