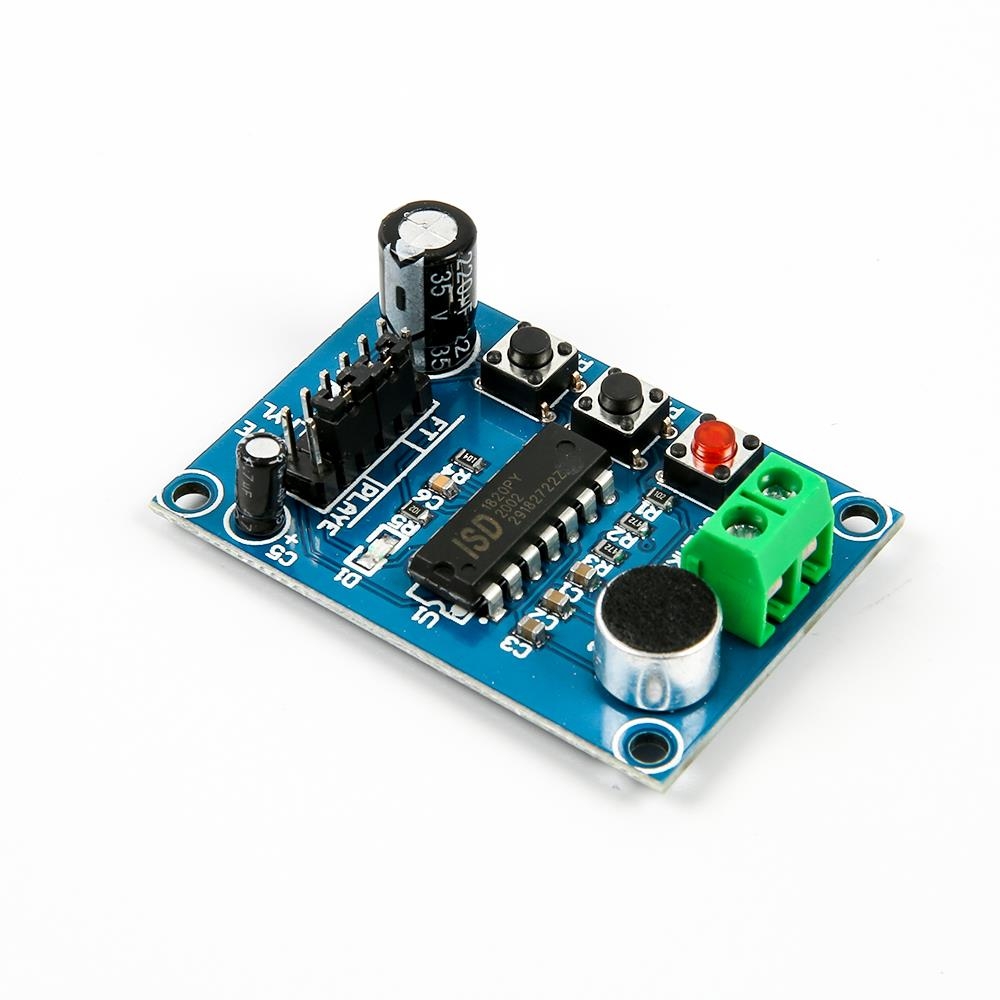

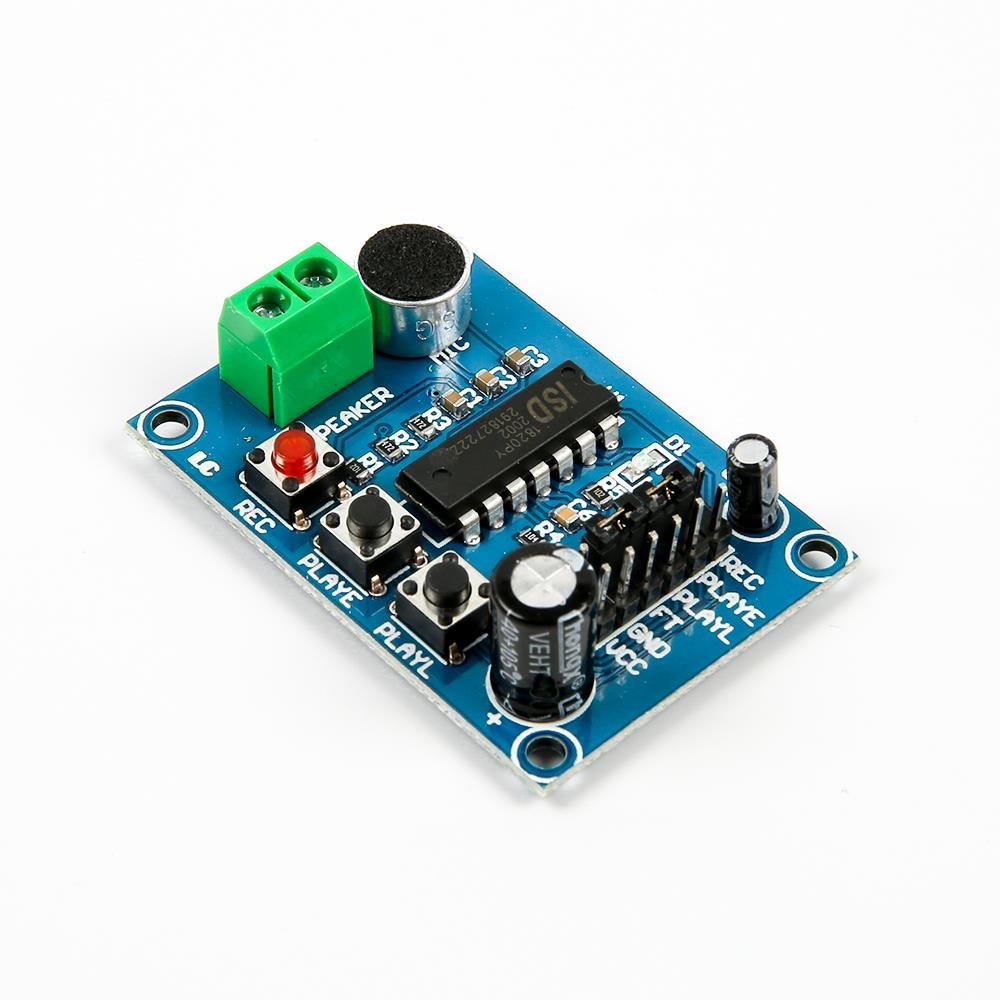

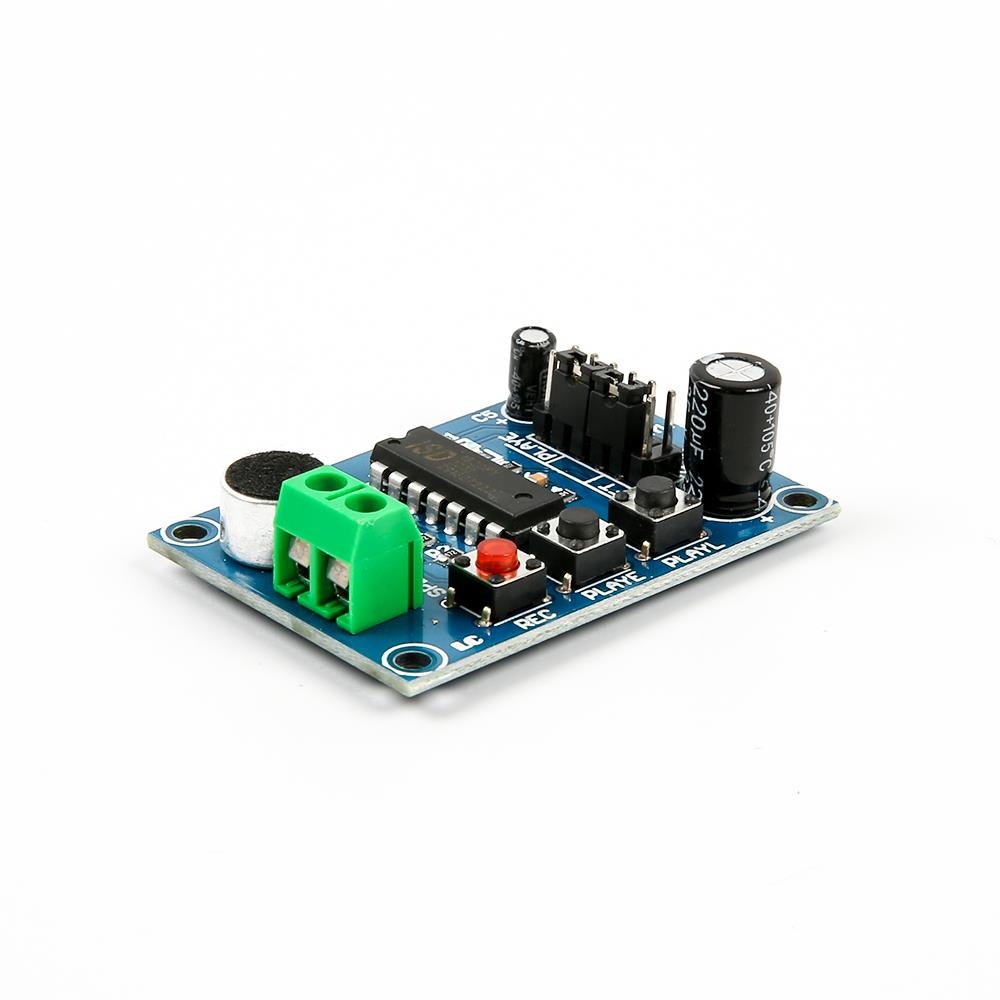

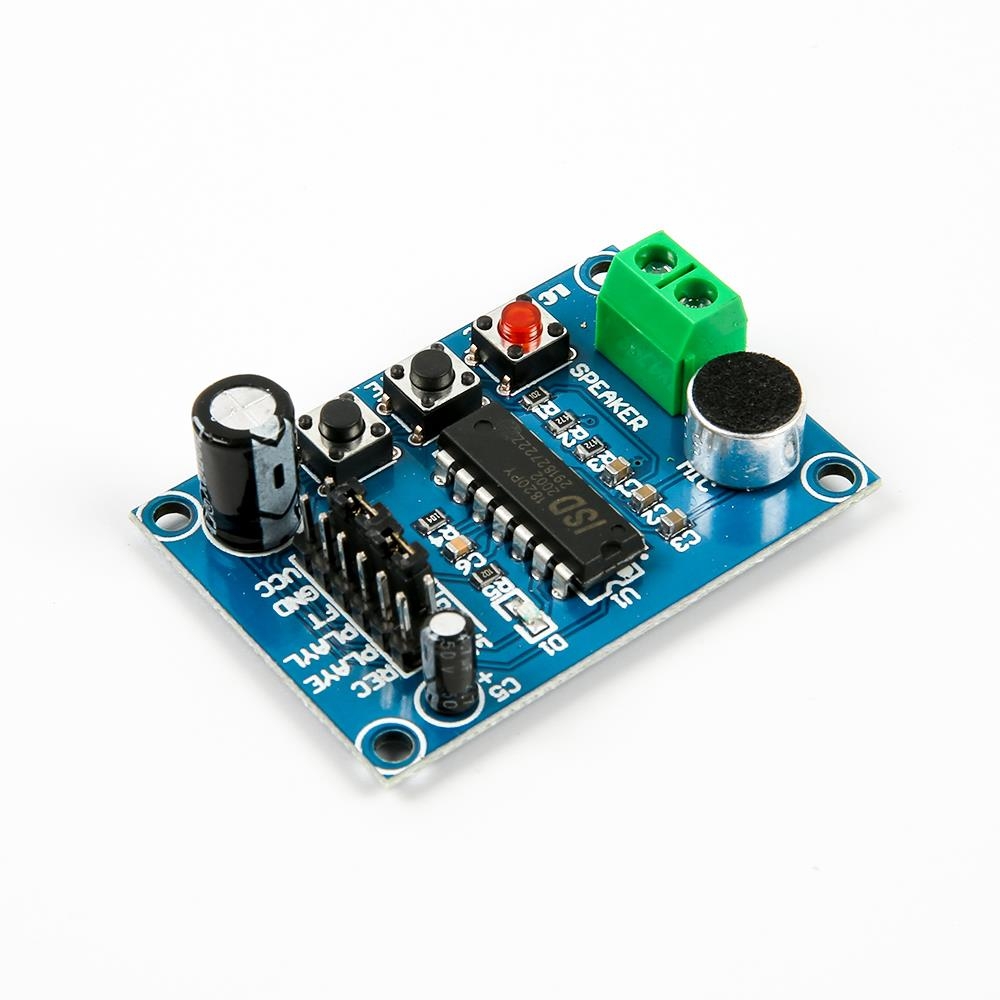

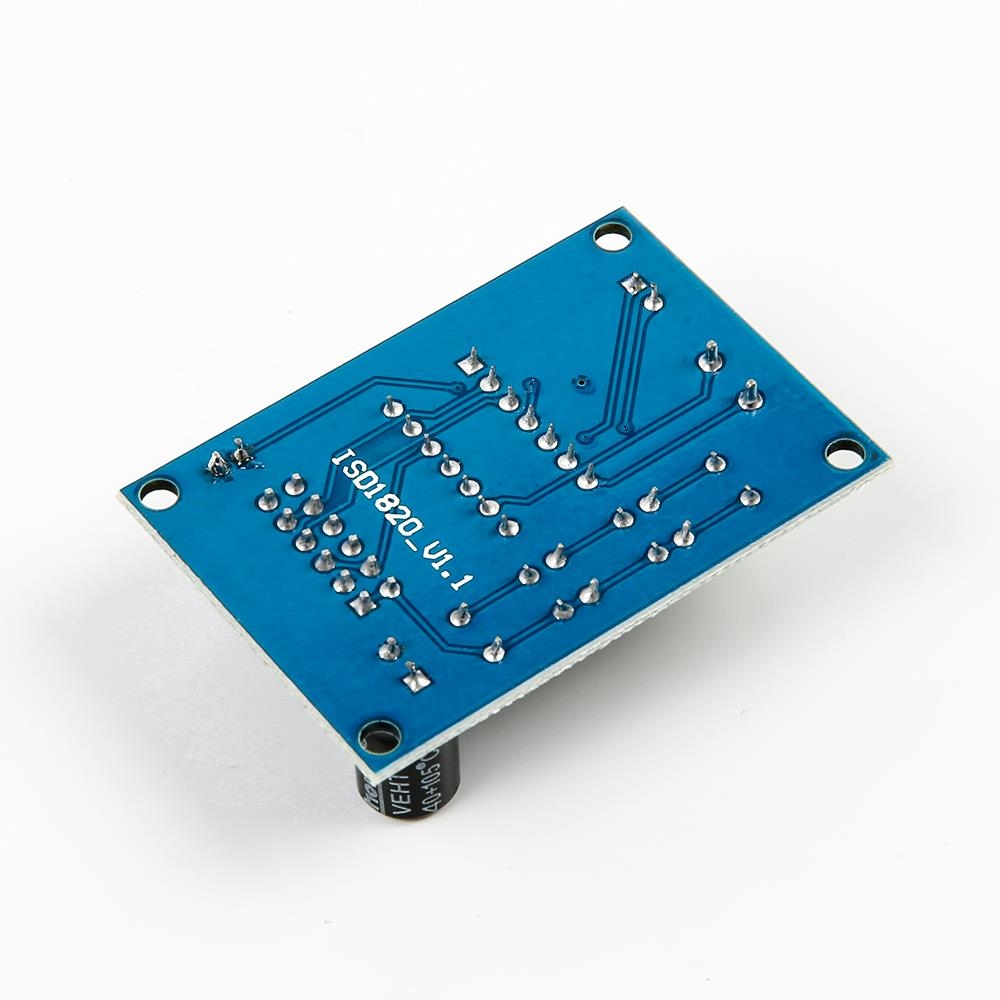

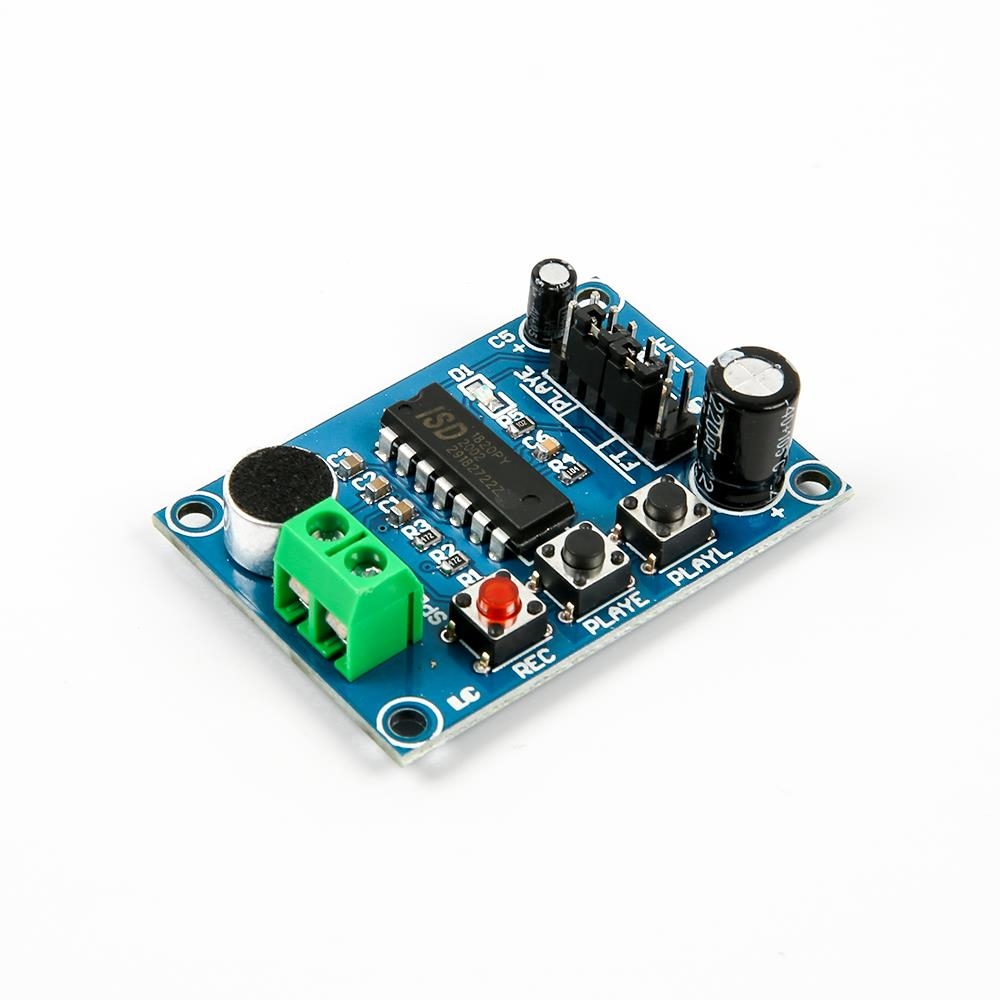

Üzerinde ISD1820 entegresi barındıran, ses kayıt modülü, Arduino ve farklı platformlar ile beraber kullanabileceğiniz bir karttır.

ISD1820 entegresinin tüm kontrol pinlerini kart üzerine çekilmiştir. Bu sayede Arduino başta olmak üzere bir çok mikrodenetleyici platformu üzerinden kontrol edilebilir.

Kartın Kullanımı:

Kayıt Modu: REC butonuna basarak kart üzerindeki RECLED ledi yandıktan sonra kart ses kaydına başlayacaktır. Kayıt süresince REC butonunu basılı kalmalıdır. Kayıt sonrasında REC butonunu bırakınız.

Çalma Modu: Kartın 3 ayrı kayıt çalma modu bulunmaktadır. PLAYE butonuna bir kere basılıp bırakıldığında kayıt bitene veya güç kesilene kadar kayıt çalınacaktır. PLAYL butonuna basılı tutulduğu sürece kayıt çalınacaktır. Bırakıldığında ise duracaktır. REPEAT anahtarı sağa kaydırıldığında tekrar modu açılacak ve anahtar eski konumuna getirilene veya güç kesilene kadar kayıt çalınacaktır.

FT Modu: FT modu aktif edildiğinde mikrofondan alınan ses direk olarak hoparlöre aktarılarak çalınacaktır.

Bu modların hiç biri beraber çalışmamaktadır. Beraber çalıştırılmaya çalışıldığında karta zarar verebilirsiniz.

Hoparlör çıkışına bir amplifikatör devresi bağlanarak, daha güçlü hoparlörler de kullanılabilir.
