LM741 DIP8 Entegresi

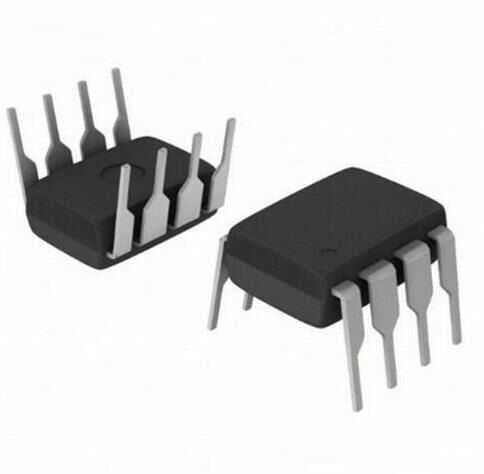

LM741, elektronik devrelerde sıklıkla kullanılan, genel amaçlı bir operasyonel yükselteç (op-amp) entegresidir. DIP8 paketi, bu entegrenin 8 bacaklı bir kılıf içinde olduğunu gösterir.

Temel Özellikleri

• Geniş Uygulama Alanı: Sinyal yükseltme, filtreleme, karşılaştırma gibi birçok farklı amaç için kullanılabilir.
• Yüksek Giriş Empedansı: Girişine bağlanan devreden çok az akım çeker, bu sayede sinyal kayıplarını en aza indirir.
• Düşük Çıkış Empedansı: Yükü kolayca sürebilir, yani çıkışından yüksek akım sağlayabilir.
• Dahili Kısa Devre Koruması: Çıkışın kısa devre olması durumunda entegreyi korur.
• Geniş Besleme Gerilimi Aralığı: Farklı gerilim değerlerinde çalışabilir.

Çalışma Prensibi

LM741, iki giriş ucu arasındaki gerilim farkını yükselterek çıkış verir. Girişine uygulanan sinyali yükseltir veya farklı matematiksel işlemleri gerçekleştirebilir.

Kullanım Alanları

• Yükselteç Devreleri: Zayıf sinyalleri yükseltmek için kullanılır.
• Filtre Devreleri: İstenmeyen frekansları engellemek veya belirli frekansları geçirmek için kullanılır.
• Karşılaştırıcı Devreleri: İki sinyali karşılaştırmak için kullanılır.
• Osilatör Devreleri: Periyodik sinyaller üretmek için kullanılır.
• Analog-Dijital Dönüştürücüler: Analog sinyalleri dijital sinyallere dönüştürmek için kullanılır.

Nasıl Bağlanır?

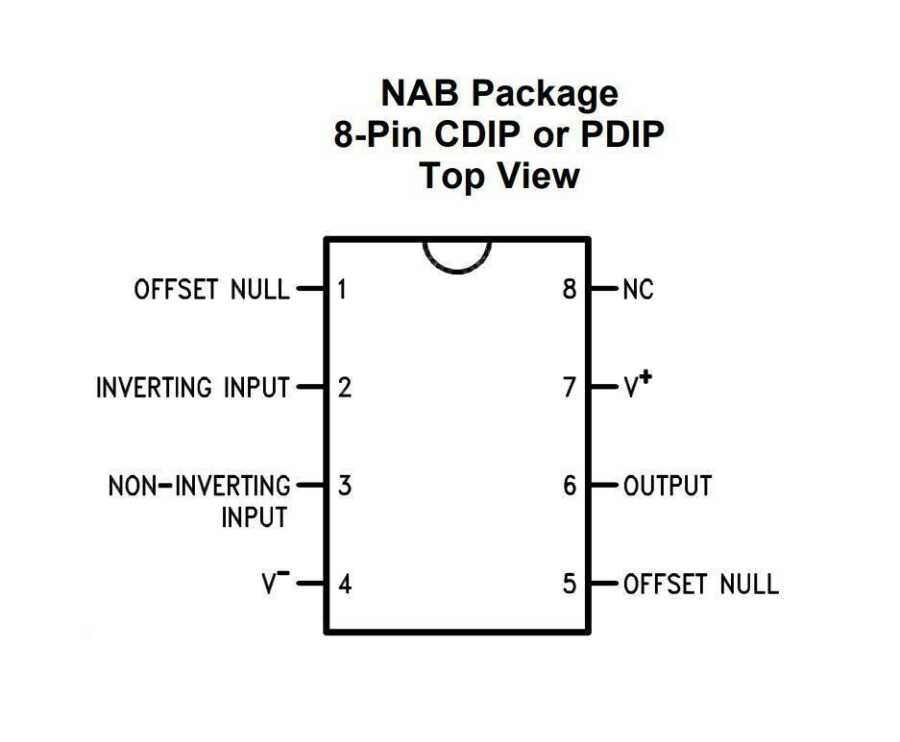

LM741'in 8 bacağı bulunur. Bu bacakların işlevleri şunlardır:

1. Ofset Nül: Giriş ofset gerilimini ayarlamak için kullanılır (genellikle kullanılmaz).
2. Giriş (-): Evirmeyen giriş.
3. Giriş (+): Eviren giriş.
4. -V: Negatif besleme gerilimi.
5. Çıkış: Yükseltilmiş sinyalin alındığı uç.
6. Ofset Nül: Giriş ofset gerilimini ayarlamak için kullanılır (genellikle kullanılmaz).
7. +V: Pozitif besleme gerilimi.
8. Kullanılmıyor: Bağlantı yapılmaz.
