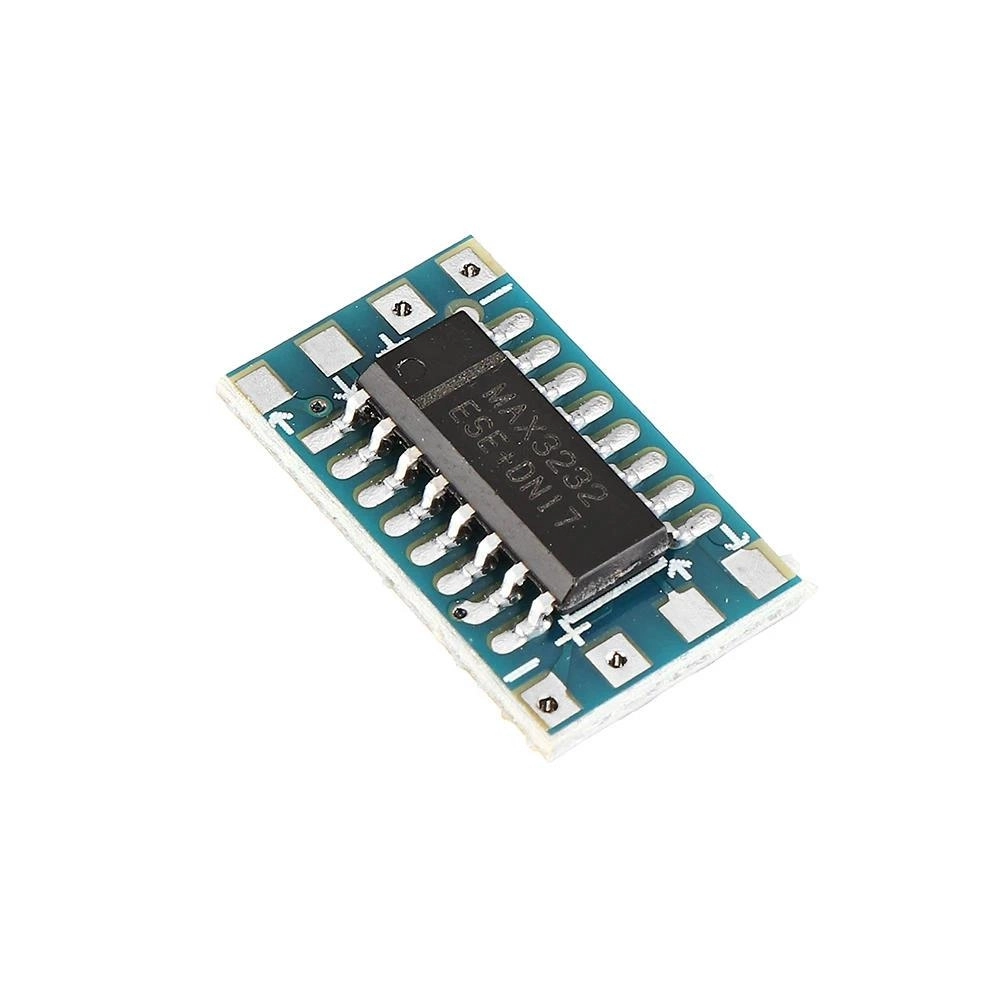

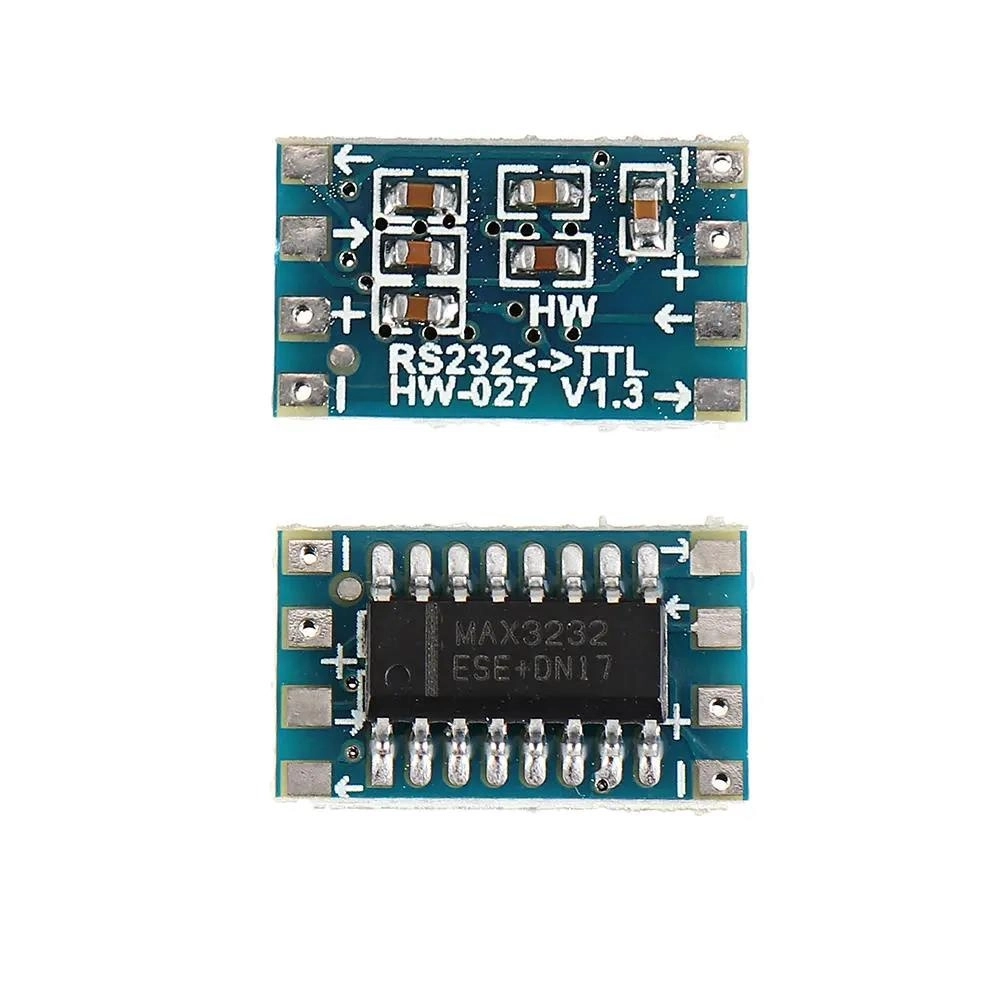

RS232’den TTL 5V Sinyal Dönüştürücü Modülü (MAX232 Tabanlı)

RS232’den TTL 5V Sinyal Dönüştürücü Modülü, bilgisayar veya laptop üzerindeki RS232 seri portunu 5V TTL sinyal seviyelerine dönüştürmek için geliştirilmiş yüksek performanslı bir çözümdür. MAX232CSE çip tabanlı yapısı sayesinde güvenilir ve stabil veri iletişimi sunar. Mikrodenetleyici projeleri, robotik uygulamalar ve elektronik geliştirme süreçleri için ideal bir dönüştürücü modüldür.

Ürün Özellikleri

• MAX232 tabanlı yüksek performanslı tasarım
• 120 kbps’ye kadar veri aktarım hızı
• RS232 ↔ TTL çift yönlü sinyal dönüşümü
• 3.0V – 5.5V arası geniş çalışma voltajı
• PC ve laptop ile tam uyum
• 5V TTL UART destekli mikrodenetleyiciler ile sorunsuz çalışma
• Düşük güç tüketimi
• Kompakt ve hafif tasarım

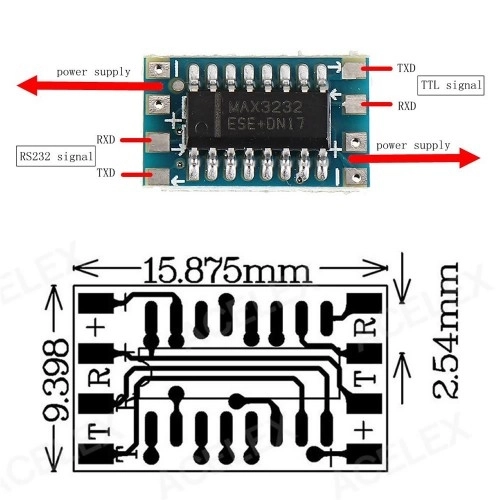

Pin Yapısı

• VCC (3.0V – 5.5V)
• GND (0V)
• TTL-TXD
• TTL-RXD
• RS232-TX
• RS232-RX

Teknik Özellikler

• Çip: MAX232CSE
• Protokol: RS232
• Çalışma Voltajı: 3V – 5V
• Maksimum Baud Rate: 120 kbps
• Histerezis: 300 mV (Alıcı)
• Verici Sayısı: 2 (TTL ↔ RS232)
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Boyut: 16.22 x 10.3 x 3.5 mm
• Ağırlık: 2g

Kullanım Alanları

• Mikrodenetleyici (Arduino, PIC, AVR vb.) projeleri
• PC ile seri haberleşme uygulamaları
• Robotik sistemler
• Eğitim ve prototipleme çalışmaları

Avantajları

• Güvenilir ve stabil veri iletişimi
• Çift yönlü dönüştürme ile esnek kullanım
• Küçük boyut sayesinde dar alanlarda kullanım kolaylığı
• Kolay entegrasyon ve hızlı kurulum
