NE555 Ayarlanabilir Kare Dalga Sinyal Üretici 1Hz - 200kHz

NE555 Darbe Frekansı Görev Döngüsü Ayarlanabilir Modül Kare Dalga Sinyal Üreticisi, 5 V kare dalga sinyal üretecidir. 555 zamanlayıcı IC, çeşitli zamanlayıcı, darbe üretimi ve osilatör uygulamalarında yaygın olarak kullanılan entegre bir devredir. Bu NE555 frekans ayarlı puls üreteci Modülü, deneysel geliştirme veya bir step motor sürmek için kullanılabilen yaklaşık 4Hz ila 1.3Khz arasında darbeler üretmek için NE555 zamanlayıcı IC'yi kullanır, ayrıca analog RC'yi öğrenen ve deneyimleyen kullanıcılar için iyi bir seçim olacaktır.

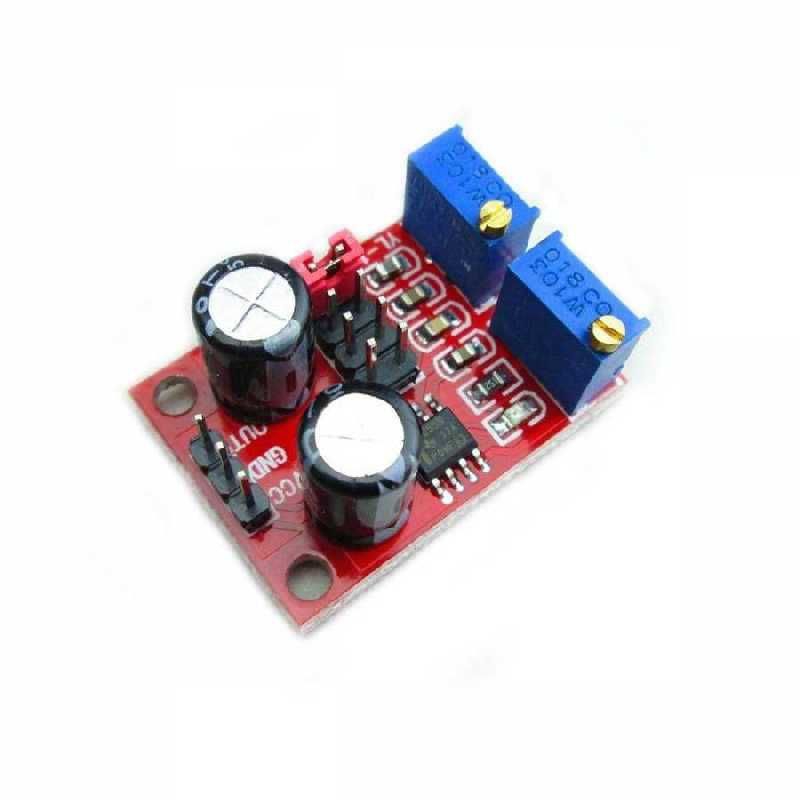

Modül üzerinde 4 jumper ve 2 değişken direnç vardır, kullanıcılar ideal dalgalarını kolayca elde etmek için bu bileşenlerle çıkış dalgasını ayarlayabilirler.

NOT: Frekansı değiştirmeden önce lütfen gücü kapatın.

Özellikler:

Ana çip: NE555

Giriş Voltajı: 5VDC ~ 15VDC

Giriş akımı: 100mA

Çıkış genliği: 4.2V-PP ~ 11.4V-PP (VCC voltajına göre değişir)

Maksimum çıkış akımı: 15mA (VCC=5V), 35mA (VCC=12V)

Çıkış LED göstergesi

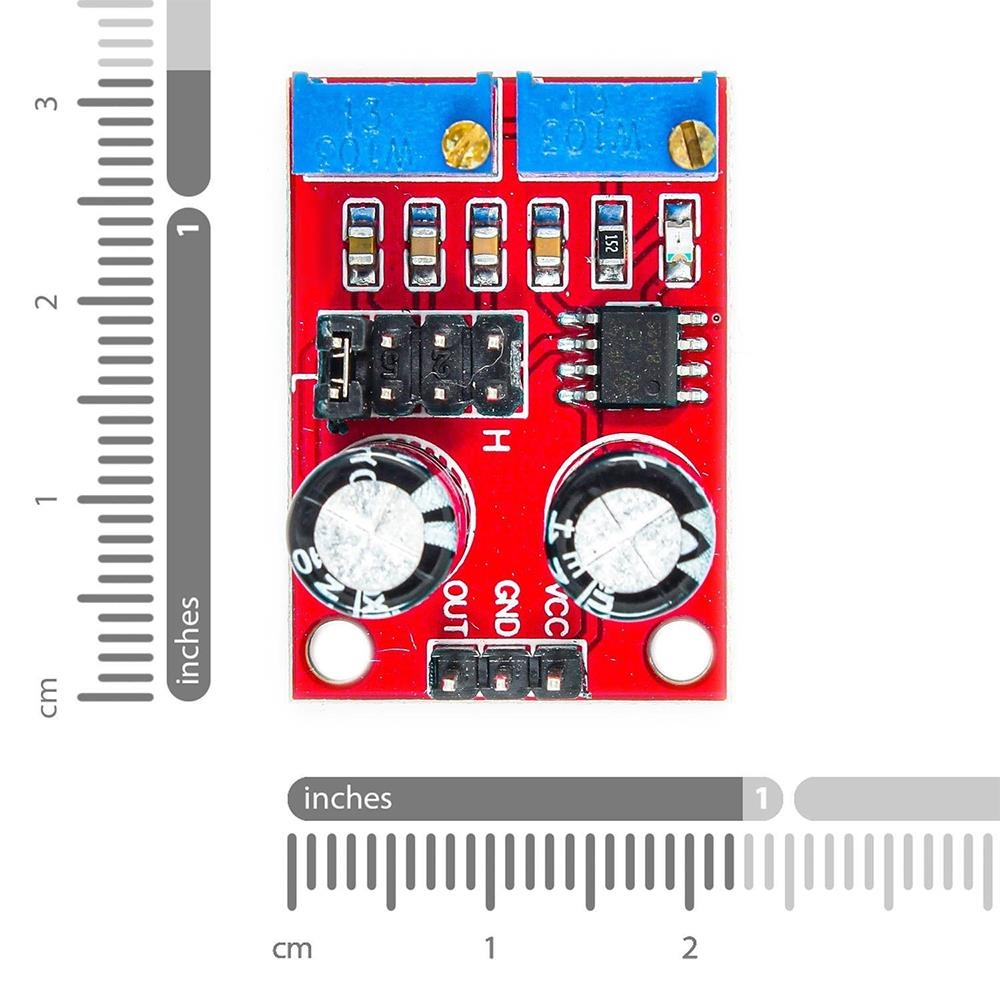

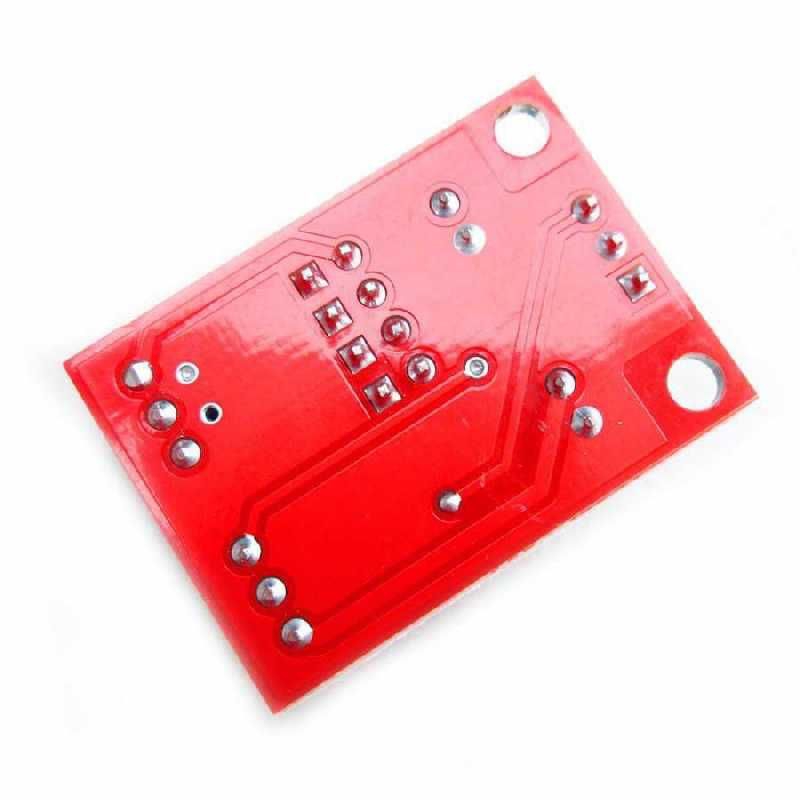

Boyut: 31mm x 22mm

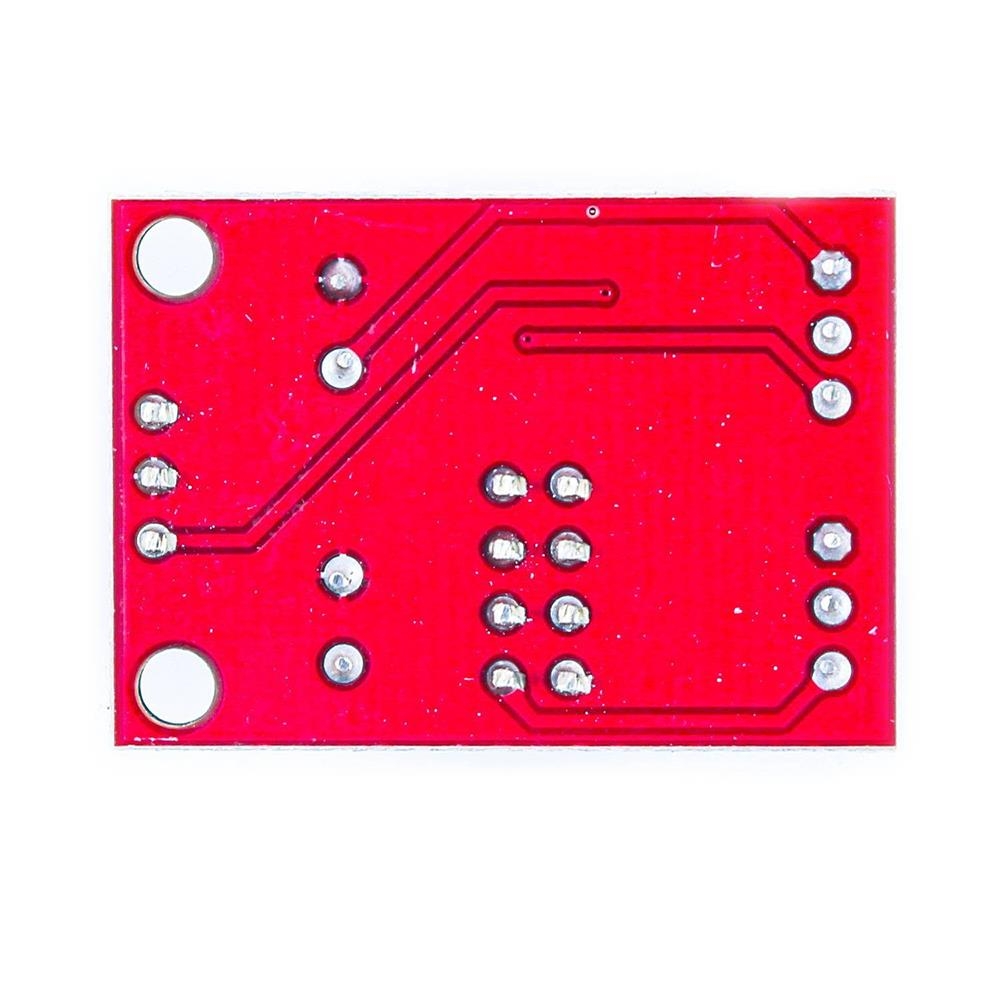

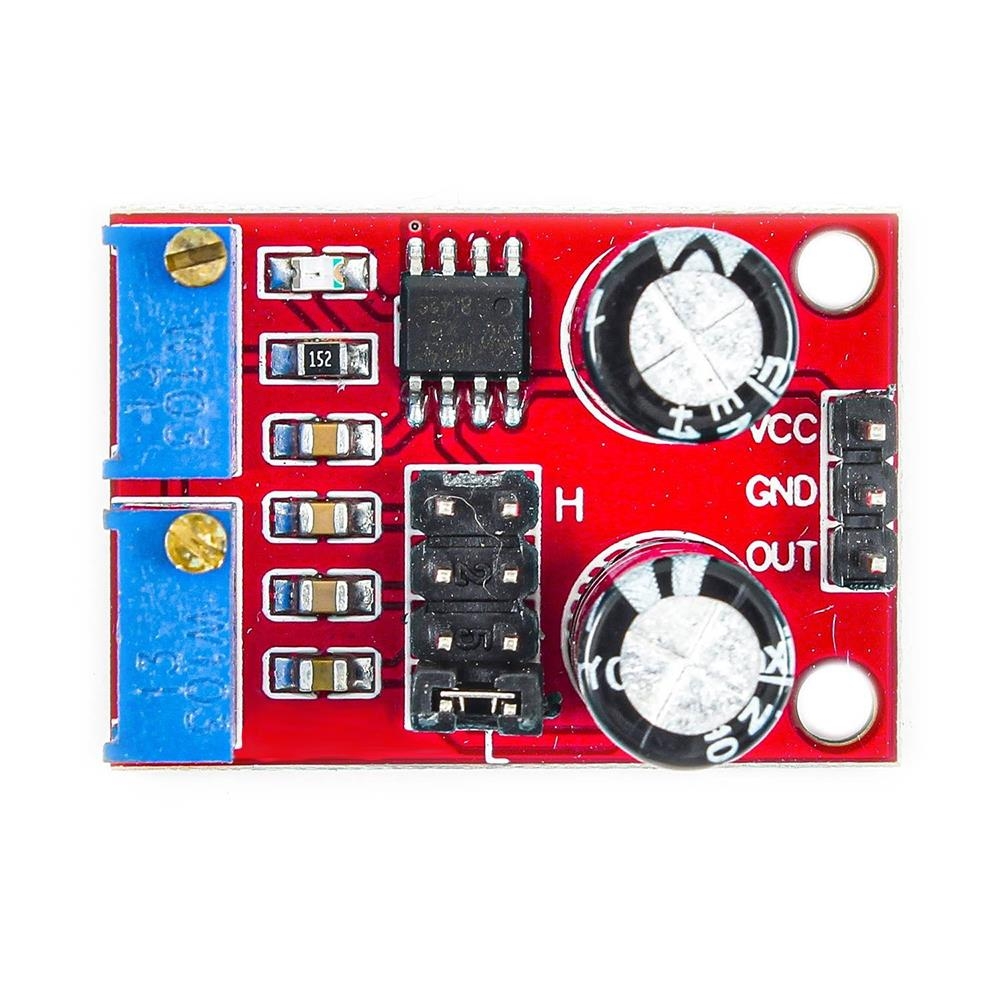

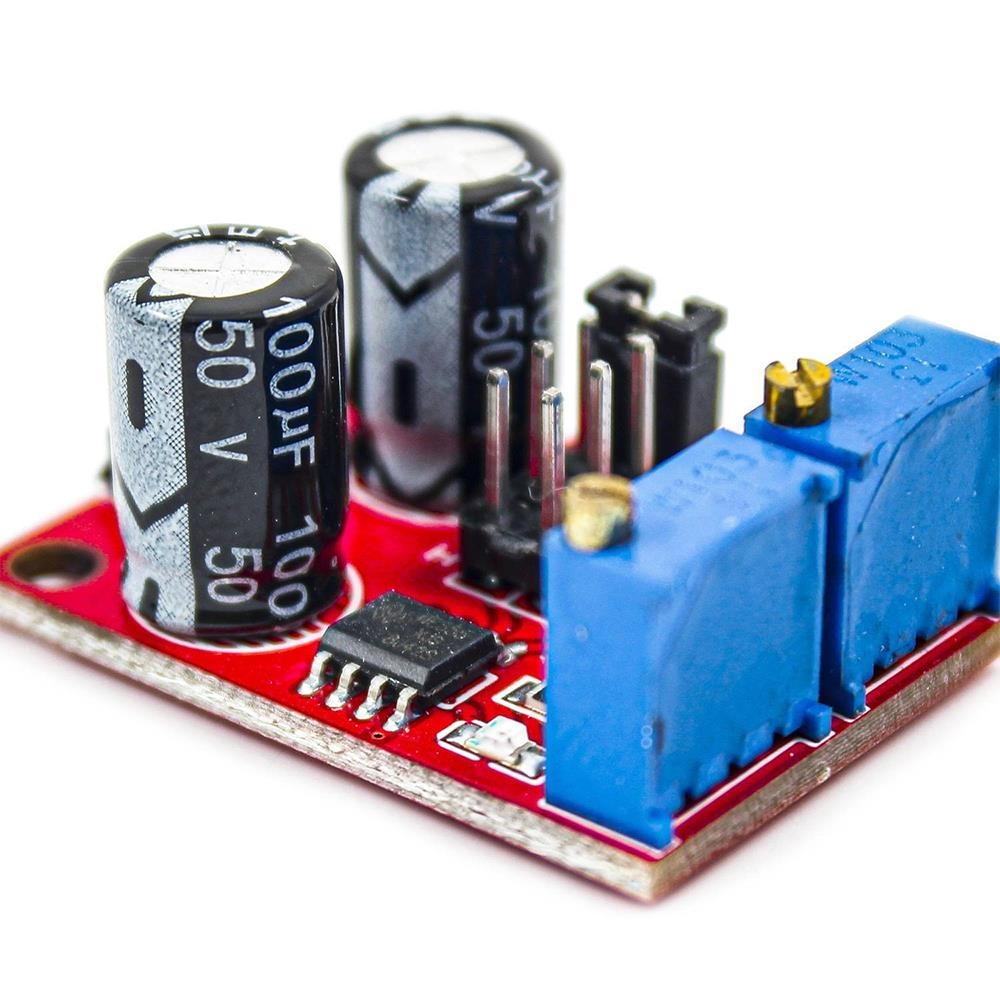

NE555 Kare Dalga Sinyal Jeneratör Modülü

Esnek ve Güçlü Kare Dalga Sinyal Üretimi

NE555 Kare Dalga Sinyal Jeneratör Modülü, geniş bir frekans aralığında kare dalga sinyalleri üretmek için tasarlanmış, çok yönlü bir modüldür. 1Hz ile 200kHz arasında çalışabilen bu modül, zamanlama devreleri, step motor kontrolü, darbe üretimi ve test uygulamaları gibi birçok elektronik projede kullanılabilir. Çıkış dalgası, modül üzerindeki değişken dirençler ve jumperlar yardımıyla ayarlanabilir, böylece farklı uygulamalar için özelleştirilebilir.

Bu modül, NE555 zamanlayıcı entegresi ile donatılmış olup, sinyal üreteci olarak yaygın olarak kullanılmaktadır. Elektronik devreler, osilatörler ve test sistemlerinde kararlı ve güvenilir sinyaller elde etmek için ideal bir çözümdür.

Geniş Frekans Aralığı ve Ayarlanabilir Görev Döngüsü

Bu sinyal jeneratör modülü, 4Hz ila 1.3kHz arasında ayarlanabilir darbeler üretebilir. Çıkış frekansı ve görev döngüsü, modül üzerindeki iki değişken direnç aracılığıyla manuel olarak değiştirilebilir. Böylece farklı sinyal gereksinimlerine göre çıkış özelleştirilebilir.

Görev döngüsü, kare dalganın pozitif ve negatif zaman aralıklarının oranını belirler. NE555 modülü sayesinde, hem yüksek hem de düşük zaman aralıkları kolayca kontrol edilebilir, böylece motor hız kontrolü, sinyal testleri ve zamanlama devreleri gibi uygulamalarda kullanılabilir.

Esnek Çalışma Gerilimi Aralığı

Bu modül, 5VDC ile 15VDC arasında geniş bir giriş gerilim aralığında çalışabilir. Düşük voltajlı sistemlerden yüksek voltaj gerektiren uygulamalara kadar geniş bir kullanım alanına sahiptir. Bu özelliği sayesinde, hem 5V ile çalışan Arduino, ESP8266, ESP32 gibi platformlarla hem de daha yüksek voltajlı sistemlerle kolayca entegre edilebilir.

LED Gösterge ile Çıkış Durumu İzleme

Modül üzerinde yer alan LED gösterge sayesinde, sinyal çıkışının aktif olup olmadığı kolayca izlenebilir. Bu, özellikle devrenin doğru çalıştığını anlamak için büyük bir kolaylık sağlar. Kullanıcılar, LED göstergesini takip ederek, sinyal çıkışının durumunu anlık olarak kontrol edebilir.

Güçlü ve Stabil Çıkış

Bu modül, sinyal üretimi sırasında kararlı ve temiz çıkış dalgaları sağlayarak test ekipmanları ve hassas ölçüm sistemleri için güvenilir bir kaynak oluşturur. Çıkış genliği, modüle uygulanan giriş voltajına bağlı olarak 4.2V-PP ile 11.4V-PP arasında değişebilir.

Maksimum çıkış akımı 15mA (VCC=5V) ve 35mA (VCC=12V) olup, düşük güçlü uygulamalar için yeterli bir çıkış sağlar. Daha yüksek akım gerektiren sistemlerde, çıkış sinyali bir transistör veya röle devresi aracılığıyla güçlendirilebilir.

Kolay Montaj ve Kullanım

NE555 kare dalga jeneratör modülü, sadece 31mm x 22mm boyutlarında olup, kompakt tasarımı sayesinde küçük alanlara kolayca entegre edilebilir. Üzerindeki 4 jumper ve 2 değişken direnç ile kullanıcılar çıkış sinyallerini kolayca ayarlayabilir. Frekans değişiklikleri yapmadan önce gücün kapatılması önerilir.

Geniş Kullanım Alanları

Bu modül, birçok elektronik projede ve endüstriyel sistemde kullanılabilir. Motor sürücüleri, zamanlayıcı devreleri, PWM sinyal üretimi, test sinyali üretimi ve frekans jeneratörü gibi farklı uygulamalar için idealdir.

Özellikle step motor kontrolü, darbe genişliği modülasyonu (PWM), sinyal simülasyon testleri ve analog RC devre eğitimleri gibi alanlarda yaygın olarak kullanılır. Elektronik bileşenlerin test edilmesi, osiloskop veya multimetre ile sinyal analizleri yapmak için de oldukça uygundur.
