RCWL-0516 Mikrodalga Radar Modülü Özellikler

• Çalışma Gerilimi: 4-28V
• Çalıştırma Akımı: 2.8mA (tipik); 3mA (maks.)
• Deteksiyon Mesafesi: 5-9m
• İletim Gücü: 20mW (tipik); 30mW (maks.)
• Çalışma Gerilimi: 3.2-3.4V
• Çalışma Gerilimi Sürüş Kapasitesi: 100mA
• Trigger Yolu: tetik tekrarla
• Çıkış Kontrolü Düşük Seviye: 0V
• Çıkış Kontrolü Yüksek Seviyesi: 3.3V
• Çalışma Sıcaklığı: -20 ~ 80 celsius
• Storaj Sıcaklığı: -40 ~ 100 celsius

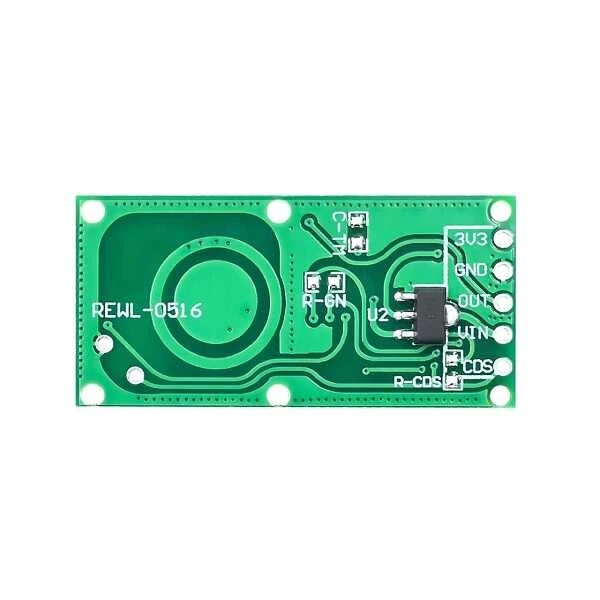

Ayar Parçası Giriş

• 3V3: 3V3 güç çıkışı
• GND: toprak
• OUT: kontrol çıktısı, hareketli nesneleri tespit ettiğinde yüksek seviyede çıktı
• VIN: giriş voltajı, 4-28V
• CDS: kontrol çipini etkinleştirir, 0.7V'dan düşük, OUT her zaman düşük seviyede çıktı

• İndüksiyon tarafının hemen önündeki herhangi bir metal yerleştirilmemelidir
• Ön / arka taraf 1 cm'den fazla boşluk bırakmalıdır

 RCWL-0516 Bağlantı Şeması:

RCWL-0516 Mikrodalga Radar Modülü

Hareket Algılama İçin Güçlü Mikrodalga Sensör

RCWL-0516 Mikrodalga Radar Modülü, hareket algılama için kullanılan yüksek hassasiyetli bir sensördür. 5-9 metre arasında değişen algılama mesafesi ile insan hareketlerini ve nesne hareketlerini algılamak için ideal bir çözümdür. Geleneksel PIR sensörlere kıyasla daha geniş bir algılama açısı ve daha güçlü bir performans sunar.

Bu modül, yüksek frekansta mikrodalga sinyalleri yayarak çevredeki nesnelerin hareketini algılar. Hareketli bir nesne tespit edildiğinde, çıkış pini 3.3V yüksek seviyesine geçerek bağlı olduğu sistemin tetiklenmesini sağlar. Çeşitli güvenlik sistemlerinde, akıllı aydınlatmalarda ve otomasyon projelerinde yaygın olarak kullanılmaktadır.

Geniş Çalışma Gerilimi Aralığı

RCWL-0516 modülü, 4V ile 28V arasında geniş bir giriş gerilimi aralığında çalışabilir. Bu özelliği sayesinde, farklı mikrodenetleyici sistemleriyle ve otomasyon projeleriyle kolayca entegre edilebilir. Hem 5V Arduino projelerinde hem de 12V ve 24V endüstriyel uygulamalarda güvenle kullanılabilir.

Modül, düşük güç tüketimiyle de dikkat çeker. Çalıştırma akımı tipik olarak 2.8mA olup, maksimumda ise 3mA akım çekmektedir. Bu düşük güç tüketimi sayesinde pil ile çalışan projelerde uzun süreli kullanım için uygundur.

Geniş Algılama Mesafesi ve Ayarlanabilir Hassasiyet

Modülün varsayılan algılama mesafesi 7 metre olup, ek direnç bağlanarak 5 metreye kadar düşürülebilir. Algılama mesafesini özelleştirmek için 1MΩ değerinde bir direnç kullanılarak mesafe kısaltılabilir. Bu özellik, kullanıcının projeye özel olarak hassasiyet seviyesini belirlemesine yardımcı olur.

Geleneksel PIR sensörlerin aksine, RCWL-0516 modülü, ışık koşullarından bağımsız olarak çalışır. Bu nedenle, hem gündüz hem de gece koşullarında güvenilir algılama yapabilir.

Çıkış ve Kontrol Mekanizması

RCWL-0516 modülü, hareket algılandığında OUT pini üzerinden 3.3V sinyal çıkışı verir. Bu sinyal, röleler, mikrodenetleyiciler, LED aydınlatmalar veya alarm sistemleri gibi birçok farklı sistemin kontrolü için kullanılabilir. Eğer hareket algılanmazsa, çıkış pini 0V düşük seviyeye geri döner.

CDS pini sayesinde, bir fotodirenç kullanılarak, modülün gece veya gündüz çalışması sağlanabilir. Örneğin, modül yalnızca düşük ışık seviyelerinde aktif olacak şekilde yapılandırılabilir. Bu özellik, otomatik ışık kontrol sistemlerinde büyük avantaj sağlar.

Kolay Montaj ve Kullanım

RCWL-0516 Mikrodalga Radar Modülü, kompakt boyutları ve esnek montaj seçenekleriyle farklı projelerde kolayca kullanılabilir. Metal yüzeylerden etkilenmemesi için montaj yapılırken ön ve arka tarafında 1 cm’den fazla boşluk bırakılması önerilir. Metal yüzeylerin sinyalleri bozabileceğini unutmamak gerekir.

Modül, standart bağlantı noktalarıyla donatılmıştır ve Arduino, Raspberry Pi ve diğer mikrodenetleyiciler ile kolayca uyum sağlayabilir. Basit bir kablolama ile bağlanarak, hareket algılama işlemi gerçekleştirilebilir.

Geniş Kullanım Alanları

Bu modül, çeşitli akıllı sistemlerde ve otomasyon projelerinde kullanılabilir. Akıllı aydınlatma sistemleri, güvenlik kameraları, hırsız alarm sistemleri, robotik projeler ve otomatik kapı açma sistemleri gibi birçok farklı uygulamada kullanılmaktadır.

Özellikle, hareket algılamaya dayalı güvenlik sistemlerinde, PIR sensörlerden daha geniş algılama açısı sunarak daha güvenilir sonuçlar elde edilmesini sağlar. Ayrıca, ev otomasyonu projelerinde ışık ve elektrikli cihazların kontrol edilmesi için de kullanılabilir.

Sık Sorulan Sorular

• RCWL-0516 Mikrodalga Radar Modülü nasıl çalışır?
• Bu modül, mikrodalga sinyalleri kullanarak çevredeki hareketli nesneleri algılar ve bir çıkış sinyali üretir.
• Hangi voltaj aralığında çalışır?
• 4V ile 28V arasında geniş bir giriş gerilimi aralığına sahiptir.
• Algılama mesafesi nasıl ayarlanır?
• Varsayılan algılama mesafesi 7 metredir, ancak 1MΩ direnç bağlanarak 5 metreye düşürülebilir.
• Arduino ile nasıl kullanılır?
• VIN pini 5V’a, GND pini toprağa, OUT pini ise Arduino’nun dijital giriş pinlerinden birine bağlanarak kullanılabilir.
• Çıkış sinyali nasıl çalışır?
• Hareket algılandığında OUT pini 3.3V’a yükselir, hareket olmadığında 0V seviyesine döner.
• Bu modül PIR sensör yerine kullanılabilir mi?
• Evet, PIR sensörlere kıyasla daha geniş algılama açısına ve daha yüksek hassasiyete sahiptir.
• Gece çalışmasını nasıl kapatabilirim?
• CDS pinine bir fotodirenç bağlanarak modülün yalnızca gündüz veya gece çalışması sağlanabilir.
• Metal yüzeyler sensörü etkiler mi?
• Evet, sensör metal yüzeylerden etkilenebilir, bu yüzden önünde ve arkasında en az 1 cm boşluk bırakılması önerilir.
• Hangi projelerde kullanılabilir?
• Akıllı aydınlatmalar, güvenlik sistemleri, robotik projeler ve ev otomasyonu gibi projelerde kullanılabilir.
• Bu modül dış mekanlarda kullanılabilir mi?
• Modülün doğrudan su veya yoğun neme maruz kalmaması gerekir. Dış mekan kullanımı için koruyucu bir kaplama önerilir.
