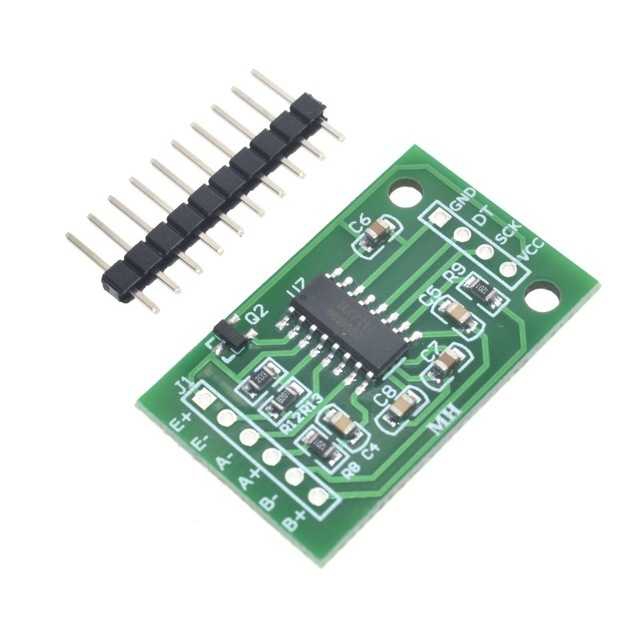

Tartı Sensörü Modülü HX711

HX711 çalışma prensibi elektrik çıkışı dönüştürme devresi aracılığıyla, direnç değeri değişikliklerini ölçülen değişikliklere dönüştürmek için bir elektronik terazi modülü vardır. Modül TTL 232 ile ana bilgisayar ile iletişim kurmaktadır. Basit yapısı, yüksek hassasiyet ve ölçüm hızıyla istikrarlı ve güvenilir performans sunar. Yaygın olarak havacılık, makine, elektrik, kimya, inşaat, tıp ve diğer birçok alanda kullanılan kuvvet, basınç, gerginlik, tork, ivme ve yer değiştirmeyi ölçmek için kullanılır.

Özellikleri

• Ayırıcı Giriş Gerilimi: ± 40mV
• Veri Hassasiyeti: 24 bit (24 bit A / D Çevirici Entegre)
• Yenileme Frekansı: 80 Hz
• Çalışma Gerilimi: 5V DC
• Çalışma akımı: <10 mA
• Boyutu: 38mm x 21mm x 10mm

Tartı Sensörü HX711 Nedir?

Tartı Sensörü HX711, yüksek hassasiyetli ağırlık ölçümünü mümkün kılan bir entegre devredir. Elektronik terazilerde, ağırlık ölçüm sistemlerinde ve endüstriyel tartım çözümlerinde sıklıkla kullanılır. Bu modül, gerinim ölçer prensibiyle çalışır ve direnç değişikliklerini algılayarak ölçülen veriyi dijital sinyallere dönüştürür. Hassas ölçüm yeteneği sayesinde geniş bir uygulama alanına sahiptir.

HX711, mikrodenetleyicilerle doğrudan bağlantı kurabilen bir sensör modülüdür. Çıkış voltajındaki küçük değişiklikleri ölçerek dijital ortama aktarır. Bu sayede, doğru ve güvenilir ağırlık ölçümleri elde etmek mümkündür. Uygulama alanına bağlı olarak, çeşitli loadcell (yük hücreleri) ile entegre edilebilir.

Tartı Sensörü HX711 Teknik Özellikleri

Bu modül, yüksek hassasiyetli ölçümler yapabilmesi ve düşük güç tüketimi ile dikkat çeker. Teknik özellikleri şunlardır:

Ayırıcı Giriş Gerilimi: ± 40mV

Veri Hassasiyeti: 24 bit (24 bit A/D çevirici entegre)

Yenileme Frekansı: 80 Hz

Çalışma Gerilimi: 5V DC

Çalışma Akımı: 10 mA’den düşük güç tüketimi

Boyutlar: 38mm x 21mm x 10mm

Bu özellikleri sayesinde, HX711 düşük güç tüketimi ile maksimum performans sunar. 24 bit hassasiyeti ile en küçük ağırlık değişimlerini bile algılayarak kesin sonuçlar elde edilmesini sağlar.

Tartı Sensörü HX711'in Kullanım Alanları

Bu modül, birçok farklı sektörde ve projede kullanıma uygundur. En yaygın kullanım alanları şunlardır:

Elektronik Tartı Sistemleri: Dijital teraziler ve hassas ağırlık ölçüm cihazları için kullanılır.

Endüstriyel Tartım Uygulamaları: Üretim tesislerinde, paketleme hatlarında ve lojistik sektöründe yaygın olarak kullanılır.

Tıbbi Cihazlar: Hasta tartım sistemleri ve laboratuvar tartım ekipmanlarında kullanılabilir.

Akıllı Tarım: Tarımsal uygulamalarda, hayvanların ağırlığını ölçmek veya toprak analizlerinde kullanılabilir.

Gıda ve Paketleme Sektörü: Gıda işleme hatlarında, otomatik dozajlama sistemlerinde ve paketleme makinelerinde tercih edilir.

Tartı Sensörü HX711’in Avantajları

HX711 modülü, sağladığı avantajlar nedeniyle birçok farklı projede tercih edilmektedir. İşte sunduğu avantajlardan bazıları:

Yüksek Hassasiyet: 24 bit veri işleme kapasitesi ile en küçük ağırlık değişikliklerini bile ölçebilir.

Düşük Güç Tüketimi: 10 mA’den az güç tüketerek uzun süreli kullanım sağlar.

Kolay Entegrasyon: Arduino, Raspberry Pi ve ESP32 gibi platformlarla kolayca kullanılabilir.

Hızlı Tepki Süresi: 80 Hz yenileme frekansı sayesinde hızlı ve anlık ölçümler yapabilir.

Kompakt ve Hafif Tasarım: Küçük boyutları sayesinde birçok projeye rahatça entegre edilebilir.

Tartı Sensörü HX711 Nasıl Kullanılır?

HX711 tartı sensörünü kullanmak için aşağıdaki adımları takip edebilirsiniz:

Bağlantıları Yapın: HX711 modülünü, yük hücresi (loadcell) ile uygun şekilde bağlayarak kullanıma hazır hale getirin.

Kırmızı: Power + (Besleme Voltajı)

Siyah: Power - (Toprak Bağlantısı)

Yeşil: Sinyal + (Veri Çıkışı)

Beyaz: Sinyal - (Referans Çıkışı)

Mikrodenetleyici ile Bağlantı Kurun: Arduino, Raspberry Pi veya ESP32 gibi platformlarla uyumlu olarak kullanılabilir.

Kalibrasyon Yapın: Ölçüm hassasiyetini artırmak için belirli bir ağırlık referans alınarak kalibrasyon yapılmalıdır.

Çıkış Verisini Okuyun: Analog veya dijital çıkışları kullanarak ağırlık ölçüm verileri mikrodenetleyiciler üzerinden okunabilir.

Sık Sorulan Sorular

• Tartı Sensörü HX711 nasıl çalışır?

Sensör, yük hücresine bağlı olarak ağırlığı algılar ve bu veriyi dijital sinyale çevirerek mikrodenetleyiciye iletir.

• Bu sensörü hangi platformlarla kullanabilirim?

Arduino, Raspberry Pi, ESP32, ESP8266 gibi mikrodenetleyicilerle uyumlu olarak çalışabilir.

• Sensörün doğruluğunu nasıl artırabilirim?

Doğru ölçümler için kalibrasyon yapılmalıdır. Kalibrasyon işlemi, bilinen ağırlık referans alınarak gerçekleştirilir.

• HX711 bağlantıları nasıl yapılmalıdır?

Kırmızı kablo güce, siyah kablo toprağa, yeşil kablo sinyal girişine ve beyaz kablo referans sinyaline bağlanmalıdır.

• Sensör suya dayanıklı mı?

Hayır, bu sensör suya dayanıklı değildir ve kuru ortamlarda kullanılması gerekmektedir.

• Hangi voltaj aralığında çalışır?

5V DC ile güvenli bir şekilde çalışabilir.

• Sensör ne kadar hassas?

24 bit veri hassasiyeti sayesinde en küçük ağırlık değişimlerini bile algılayabilir.

• Bu sensör nasıl monte edilir?

Sensör, sabitleme vidalarıyla muhafazaya veya projeye uygun bir yüzeye monte edilebilir.

• Sensör yanlış ölçüm yapıyorsa ne yapmalıyım?

Öncelikle bağlantılarınızı kontrol edin ve kalibrasyon işlemini doğru yaptığınızdan emin olun.

• Hangi projelerde kullanılabilir?

Otomasyon, tıbbi cihazlar, endüstriyel ölçümler ve akıllı sistemler gibi birçok projede rahatlıkla kullanılabilir.
