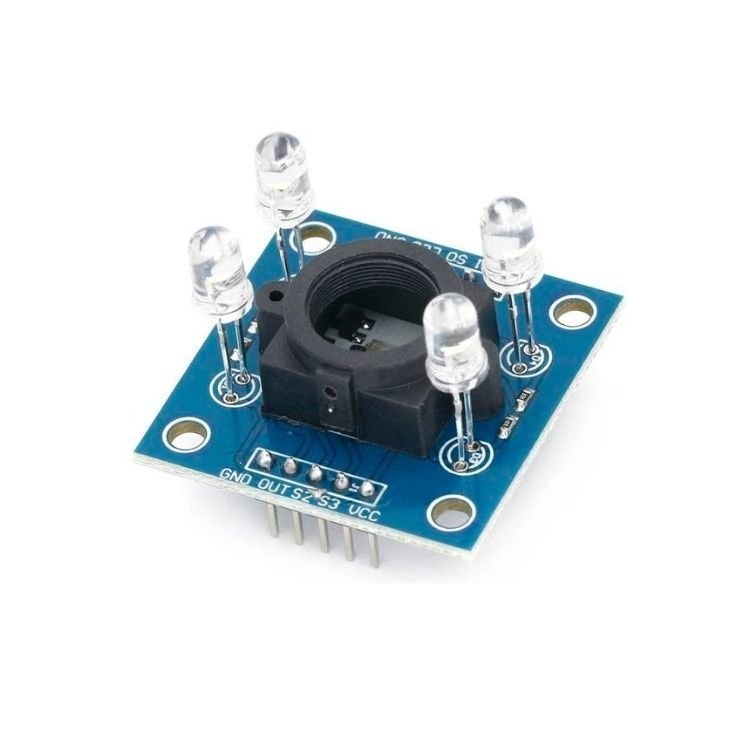

Arduino Renk Tanıma Sensörü GY-31

GY-31 Renk Modülü

Sensör: TCS3200

Renk Frekans dönüştürücü

Arduino Renk Tanıma Sensörü GY-31 Özellikleri

• Işığın yüksek çözünürlüklü dönüştürülmesi
• Yoğunluktan frekansa dönüşüm
• Programlanabilir renk ve tam ölçek çıkış
• Frekans
• Doğrudan mikro denetleyici ile haberleşme
• Tek besleme ile çalışma (2.7 V’dan 5.5 V’a kadar)
• Güç kesilmesi özelliği
• Doğrusal olmama hatası tipikolarak 50 Hz’de %0.2
• Stabil 200 ppm/C sıcaklık katsayısı
• Düşük profil, kurşunsuz ve RoHS
• Uyumlu yüzey montaj paketi

Pin İşlev Tanımları

• Pin 1: GND
• Pin 2: OUT
• Pin 3: S2
• Pin 4: S3
• Pin 5: VCC
• Pin 6: VCC
• Pin 7: S1
• Pin 8: S0
• Pin 9: LED
• Pin 10: GND

Pin Açıklamaları

• GND: Güç kaynağı toprak
• OUT: Çıkış frekansı
• S2: Fotodiyot tip seçim girişleri
• S3: Fotodiyot tip seçim girişleri
• VCC: Besleme gerilimi 2.7V-5V
• VCC: Besleme gerilimi 2.7V-5V
• S1: Çıkış frekansı ölçeklendirme seçim girişleri
• S0: Çıkış frekansı ölçeklendirme seçim girişleri
• LED: LED Kontrol 1: Led açık 0: Led kapalı
• GND: Güç kaynağı toprak

Açıklama:

• Çalışma gerilimi aralığı: 2.7 V ~5V
• Besleme akımı: 5V Led açıkken 25 mA
• Arabirimler: Çıkış frekansı
• Çalışma sıcaklığı: -40 ~85 C
• Boyut: 33.2mm x 33.2mm x 25mm
