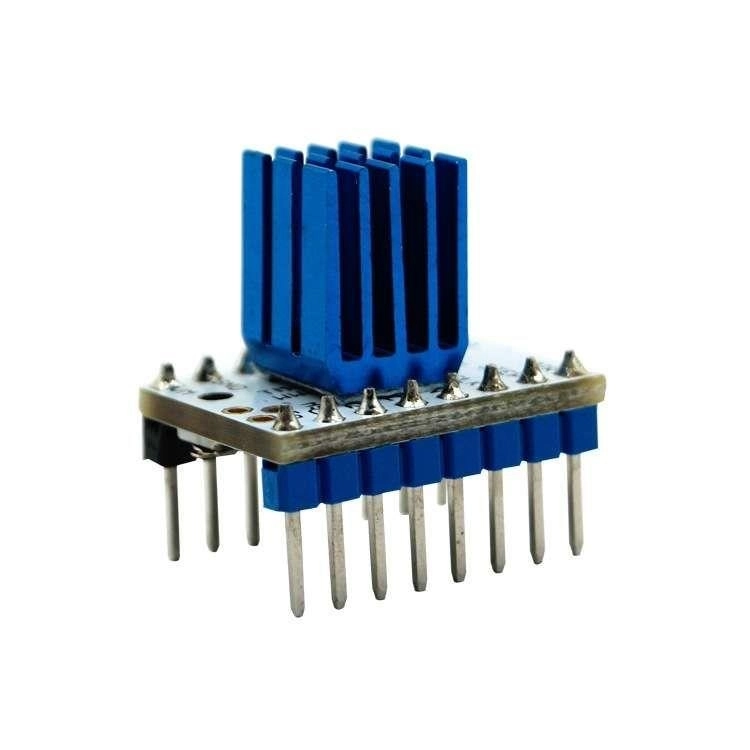

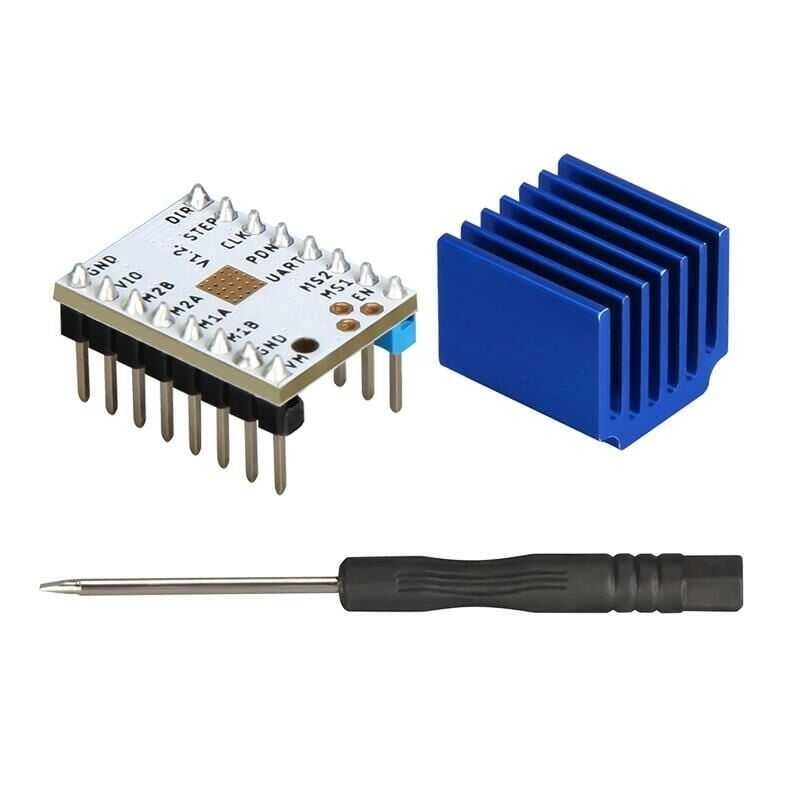

TMC2208, iki fazlı step motorlar için geliştirilmiş, ultra sessiz çalışma özelliğine sahip yüksek kaliteli bir step motor sürücüsüdür. Sürekli sürücü akımı 1.4A, tepe akımı 2A ve çalışma gerilimi 4.75V-36V arasındadır. 256 mikrostep desteği sayesinde step motorların daha hassas ve akıcı şekilde kontrol edilmesini sağlar.

Sürücü üzerinde bulunan esnek microPlyer enterpolasyon teknolojisi, sınırlı darbe frekansına sahip sistemlerde dahi daha düzgün ve sinüzoidal motor hareketleri elde edilmesine yardımcı olur. Ayrıca stealthChop2 ultra sessiz motor sürüş teknolojisi sayesinde özellikle 3D yazıcı uygulamalarında sessiz ve titreşimsiz çalışma avantajı sunar.

TMC2208, mevcut 3D yazıcı elektronik sistemleriyle uyumlu olacak şekilde tasarlanmıştır ve standart Step/Dir arayüzü sayesinde kolayca kullanılabilir. StepStick ve Pololu A4988 gibi yaygın step motor sürücüleriyle uyumlu donanım yapısına sahiptir.

Teknik Özellikler

UART konfigürasyon arayüzü (9600-500k Baud)
Sürekli sürücü akımı 1.4A, tepe akımı 2A
Çalışma gerilimi 4.75V-36V
256 mikrostep desteği
CoolStep dinamik akım ayarlama teknolojisi
stealthChop2 ultra sessiz motor sürüş teknolojisi
dcStep™ motor kontrol teknolojisi
stallGuard2™ motor durma algılama teknolojisi
StepStick ve Pololu A4988 Step Sürücü ile uyumlu
Otomatik bekleme akımı azaltma
Arayüz: Step/Dir
Yapılandırma: CFG Pinleri veya UART
Boyutlar: 20 x 15 x 11 mm

UYARILAR!

Voltaj ölçümü yaparken motorun bağlı olmadığından emin olun. Aksi takdirde sürücü zarar görebilir.
Reprap 1.4 veya MKS Gen kartlarında kullanırken soketin altındaki 3 atlama telini çıkarmanız gerekmektedir.
Sürücüyü karta takarken yönüne dikkat edin. Yanlış yönde takılması sürücünün zarar görmesine neden olabilir.
Motor yönü A4988 ve DRV8825 sürücülerinin tam tersidir. A4988 veya DRV8825 yerine TMC2208 kullanıyorsanız firmware ayarlarını değiştirmeniz veya motor kablolamasını uygun şekilde düzenlemeniz gerekebilir.
