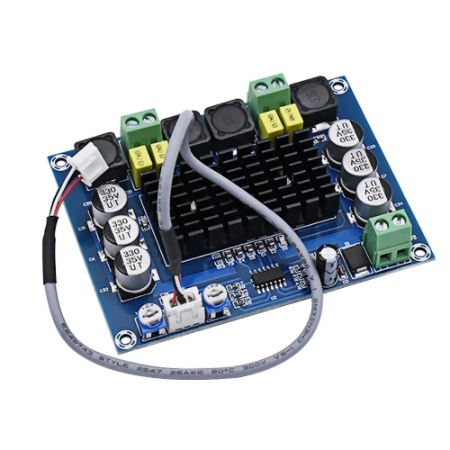

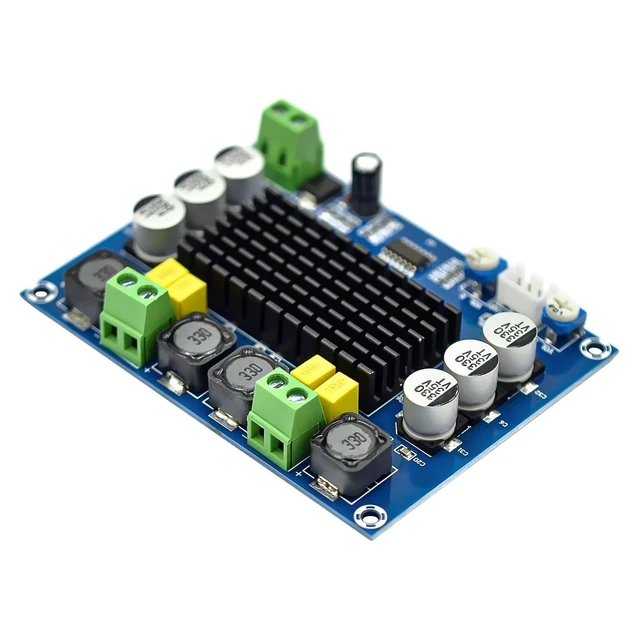

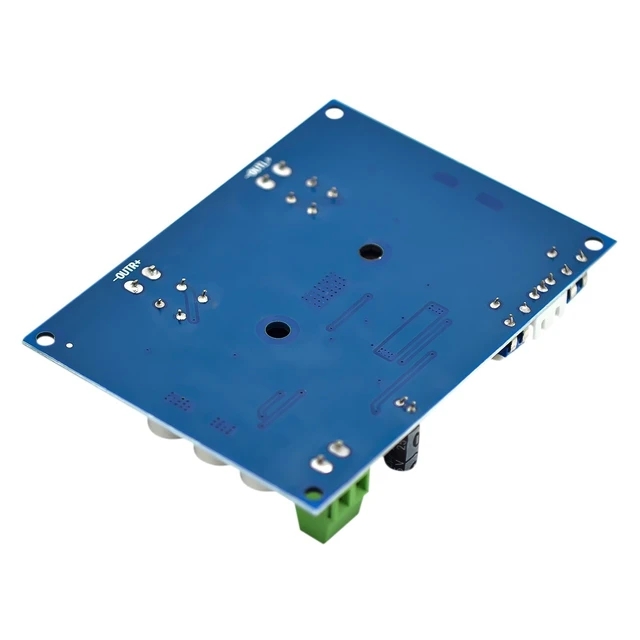

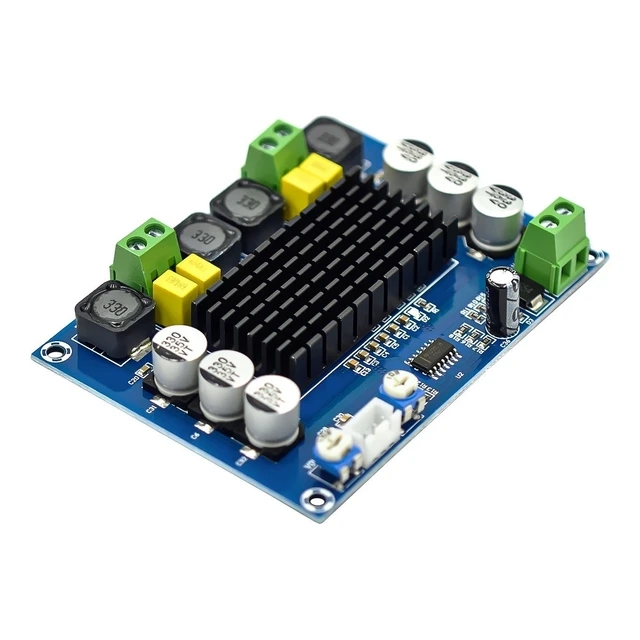

TPA3116 D2 Modülü ile hoparlör amplifikatör kartı DC 12-26V girişi, evrensel ses amplifikatörü alıcısı ve ses kalitesini iyi gerçekleştirebilir. 2x120W sol ve sağ çift kanallı ses çıkışlı stereo amplifikatör kartı ile inanılmaz stereo sesin keyfini çıkarabilirsiniz. Büyük ısı emici, aşırı ısınma korumalı Stereo ses amplifikatörü modülü % 90'ın üzerinde verimlilik ve yüksek doğruluk sağlar. DIY amplifikatör kurulu, DIY kitaplık hoparlörü, araba ses bileşenleri, ev sineması ses sistemi ve daha fazlasında kullanılabilir.

Özellikler

• XH-M543
• Çip: TPA3116D2
• Çift Kanal Stereo
• Gelişmiş hasssasiyet ve yüksek ses kalitesi
• Class D
• Çalışma Voltajı:  DC 12V ~ 26V (24V kullanılması önerilir) ( En az kullanacağınız gücün 1.5 katı olmalıdır. )
• Çıkış Gücü:  DC12V 2x50W    /    DC24V 2x120W
• Verim:  %90
• Sinyal-Gürültü Oranı: 100dB
• Kısa devre koruması
• Aşırı sıcaklık koruması
• Yüksek voltaj koruması
• Düşük voltaj koruması
• Fazla yükleme hata koruması
• Boyutlar: 92mm x 69mm x 17mm

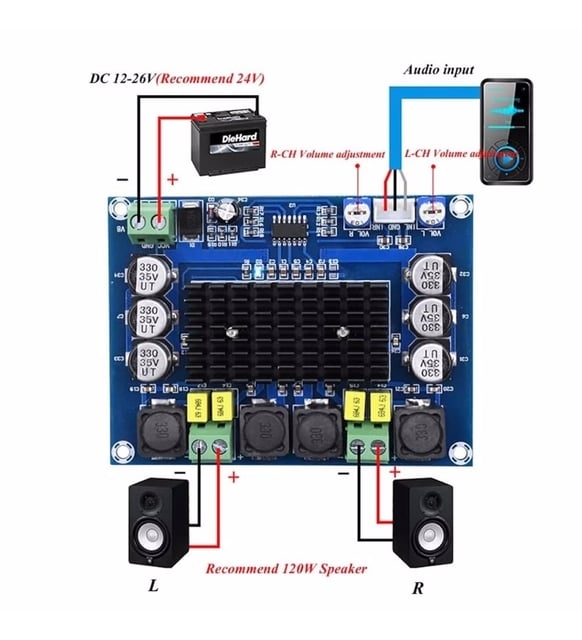

Kullanım Talimatları

• Güç Kaynağı: DC 12-26V voltaj güç kaynağı kullanın (24V kullanmanızı öneririz)
• Ses Girişi: Küçük 3 pin terminal girişi ve yaklaşık 30 cm özel ses terminal hattı.
• Güç Çıkışı: Lütfen hoparlörü kartın OUT çıkışına bağlayın. Olumlu ve olumsuz kutuplara dikkat edin! 4 ohm hoparlör önerilir.
• Ses Ayarı: Ses giriş terminalinin her iki tarafındaki potansiyometre sırasıyla sol ve sağ ses izlerine karşılık gelir. Sesi bir tornavidayla döndürün.

Uyarılar

• Yüksek güçlerde ayrıca bir fan ile soğutulması gereklidir.
• Wifi sinyallerinden uzak tutulması iyi olur.
• Uygun olan korumalı kablolar ile sesin taşınmasıdır.
• Kablolar mümkün olduğunca kısa olmalıdır.
• Güç kaynağı kalitesi ses kalitesini 1. derecede etkiler.
• 24V 10A Güç Kaynağı kullanılması tavsiye edilir.
• 1 kanal için 60W altı hoparlör kullanımı hoparlöre zarar verebilir.

• TPA3116D2 Stereo 2x120W Dijital Amfi Devresi ile Güçlü Ses Performansı

  TPA3116D2 Stereo 2x120W Dijital Amfi Devresi 12-26V, yüksek çıkış gücü ve dijital amfi teknolojisi ile ses projelerinde üst düzey performans arayan kullanıcılar için tasarlanmıştır. Bu modül, her kanal için 120W’a kadar çıkış verebilmesi sayesinde güçlü hoparlör sistemlerini rahatlıkla besleyebilir. Gelişmiş ses kalitesi ve minimum bozulma oranı ile net, temiz ve yüksek ses sunar. Özellikle ev sinema sistemleri, DIY ses sistemleri ve araç içi uygulamalarda tercih edilen bu devre, Class D teknolojisinin sağladığı verimlilikle öne çıkar.

  Yüksek Güç Kapasitesi ile Profesyonel Seviye Çıkış

  TPA3116D2 modülü, çift kanal çıkışı ile toplamda 240W (2x120W) gücünde ses çıkışı sağlar. Bu sayede büyük odalarda veya açık alanlarda tatmin edici ses seviyesi sunar. Yüksek watt değeri, bas frekanslarda titreşimli derinlik ve tizlerde netlik sunar. Bu da müzik dinleme deneyimini oldukça zenginleştirir. Hem ev projelerinde hem de profesyonel ses sistemlerinde güvenle kullanılabilir. Hoparlörlerin maksimum kapasitesini değerlendirmek isteyen kullanıcılar için ideal bir tercihtir.

  Dijital Class D Teknolojisi ile Verimli Performans

  Class D teknolojisi, yüksek verimlilik ve düşük ısı üretimi ile dikkat çeker. TPA3116D2 devresi, bu teknolojinin sağladığı avantajlarla minimum enerji kaybı ile maksimum ses çıkışı üretir. Verimli çalışma sayesinde harici soğutucu ihtiyacını azaltır ve batarya destekli sistemlerde enerji tasarrufu sağlar. Isı oluşumunun az olması, sistemin uzun süre stabil çalışmasına da katkıda bulunur. Ayrıca, yüksek verimlilik hem enerji hem de maliyet açısından önemli bir avantaj sunar.

  12V-26V Geniş Besleme Voltajı Aralığı

  TPA3116D2 devresi, 12V ila 26V arasındaki geniş giriş voltajı aralığı ile birçok güç kaynağıyla uyumlu şekilde çalışabilir. Bu özellik, farklı projelerde esnek kullanım imkanı tanır. Voltaj uyumu sayesinde hem düşük güçlü hem de yüksek güçlü adaptörlerle güvenli şekilde çalıştırılabilir. Bu durum, cihazın taşınabilir sistemlerde, sabit ses sistemlerinde ya da araç içi uygulamalarda rahatlıkla kullanılabilmesini sağlar. Kullanıcılar ihtiyaca göre farklı adaptörlerle modülü çalıştırabilir.

  Kolay Bağlantı ve Koruma Devreleri

  Kolay kurulum sağlayan lehimlenebilir giriş ve çıkış pinleri ile devreye hızlıca entegre edilebilir. Hoparlör bağlantıları, güç bağlantıları ve sinyal girişleri net bir şekilde etiketlenmiştir. Koruma özellikleri arasında kısa devre koruması, aşırı sıcaklık koruması ve düşük voltaj koruması bulunur. Bu özellikler, modülün güvenli çalışmasını sağlar ve kullanıcı kaynaklı hatalarda sistemin zarar görmesini engeller. Özellikle uzun süreli kullanımlarda bu koruma devreleri büyük avantaj sunar.

  Çok Yönlü Kullanım Alanları ve Ses Kalitesi

  TPA3116D2 amfi devresi, ev sinema sistemlerinden taşınabilir hoparlörlere, araç içi ses sistemlerinden atölye projelerine kadar pek çok farklı alanda kullanılabilir. Düşük distorsiyon değeri sayesinde her ses frekansında kaliteli ve berrak ses sağlar. Güçlü ses çıkışı sayesinde orta ve büyük ölçekli alanlarda rahatlıkla kullanılabilir. Gelişmiş ses çipi yapısı, müzik tutkunlarının beklentilerini karşılayacak düzeydedir. Profesyonel ya da amatör projelerde ses deneyimini bir üst seviyeye taşır.

  Sık Sorulan Sorular

  • TPA3116D2 amfi devresi kaç watt güç sunar?
  Toplamda 2x120W olmak üzere 240W çıkış gücü sunar.
  • Hangi voltaj aralığında çalışır?
  12V ile 26V arası DC giriş voltajıyla çalışabilir.
  • Class D teknolojisi nedir?
  Yüksek verimlilik ve düşük ısı ile çalışan dijital amfi teknolojisidir.
  • Bu modül hangi hoparlörlerle uyumludur?
  4 ohm veya 8 ohm hoparlörlerle rahatlıkla kullanılabilir.
  • Kurulumu zor mu?
  Hayır, pin bağlantıları açıkça belirtilmiş ve lehimleme kolaydır.
  • Koruma devreleri var mı?
  Evet, kısa devre, aşırı sıcaklık ve düşük voltaj koruması mevcuttur.
  • Modül kaç amper çeker?
  Kullanılan voltaj ve hoparlöre göre değişmekle birlikte genellikle 5A civarındadır.
  • Soğutucu kullanmak gerekir mi?
  Yoğun kullanımda küçük bir soğutucu kullanılması önerilir.
  • Ses kalitesi nasıldır?
  Distorsiyon oranı düşüktür, yüksek kaliteli ve temiz ses verir.
  • Bu ürün araç içi sistemlerde kullanılabilir mi?
  Evet, 12V destekli araç sistemlerinde güvenle kullanılabilir.
