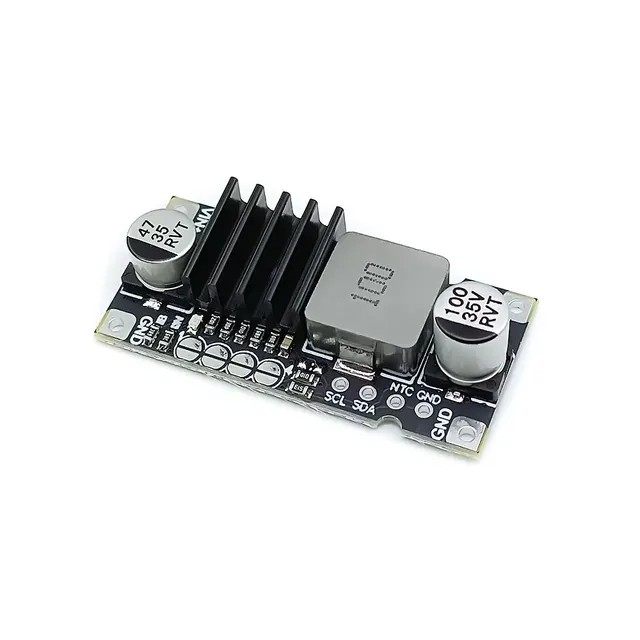

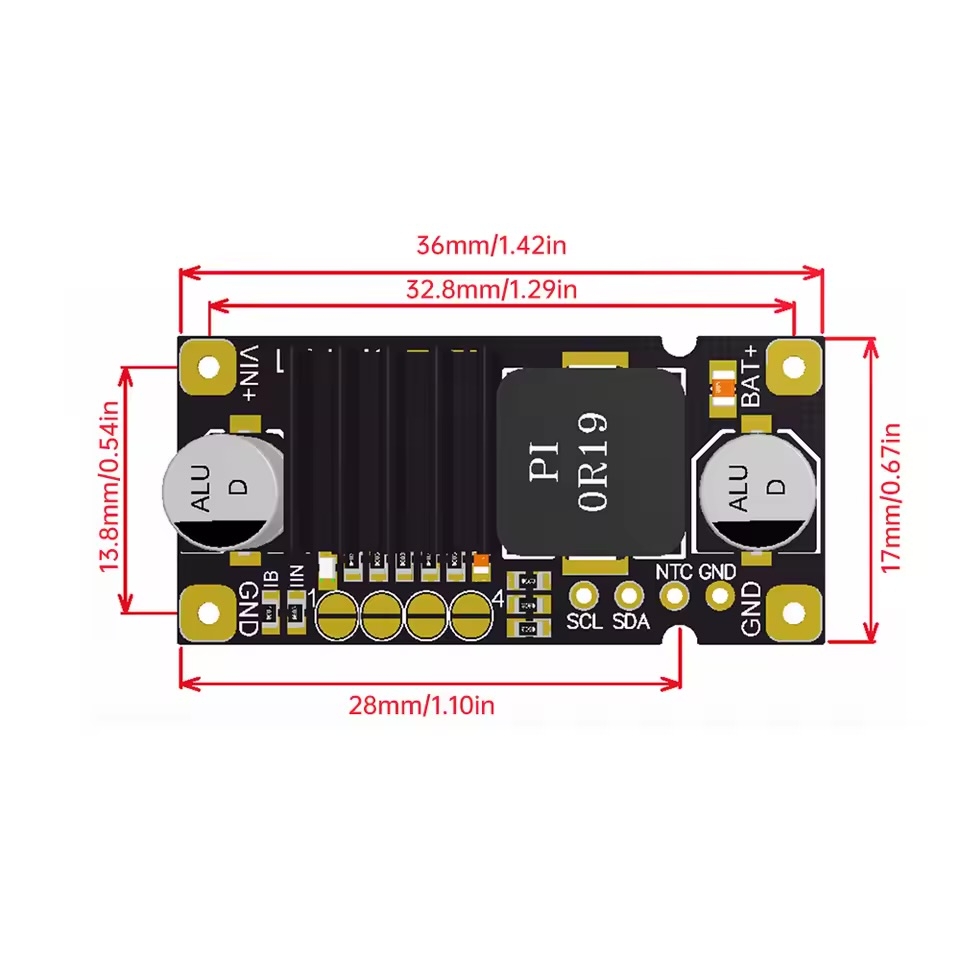

1S-2S-3S-4S Lityum Pil Şarj Modülü Voltaj Düşürücü 3A 40W

Ürün kullanımı çok uygun olan direnç regülasyonu, şarj akımı fonksiyonu (giriş ve pil ucu) ve direnç regülasyonu giriş düşük voltaj koruma fonksiyonu vardır.

Ürün giriş aşırı gerilim, düşük voltaj koruması ve çıkış aşırı akım, aşırı gerilim, kısa devre koruması, aşırı sıcaklık koruması ve benzeri.

Küçük boyutu, kullanımı kolay geniş uygulama yelpazesi endüstriyel DIY vesilelerle çeşitli uygulamalar için uygundur.

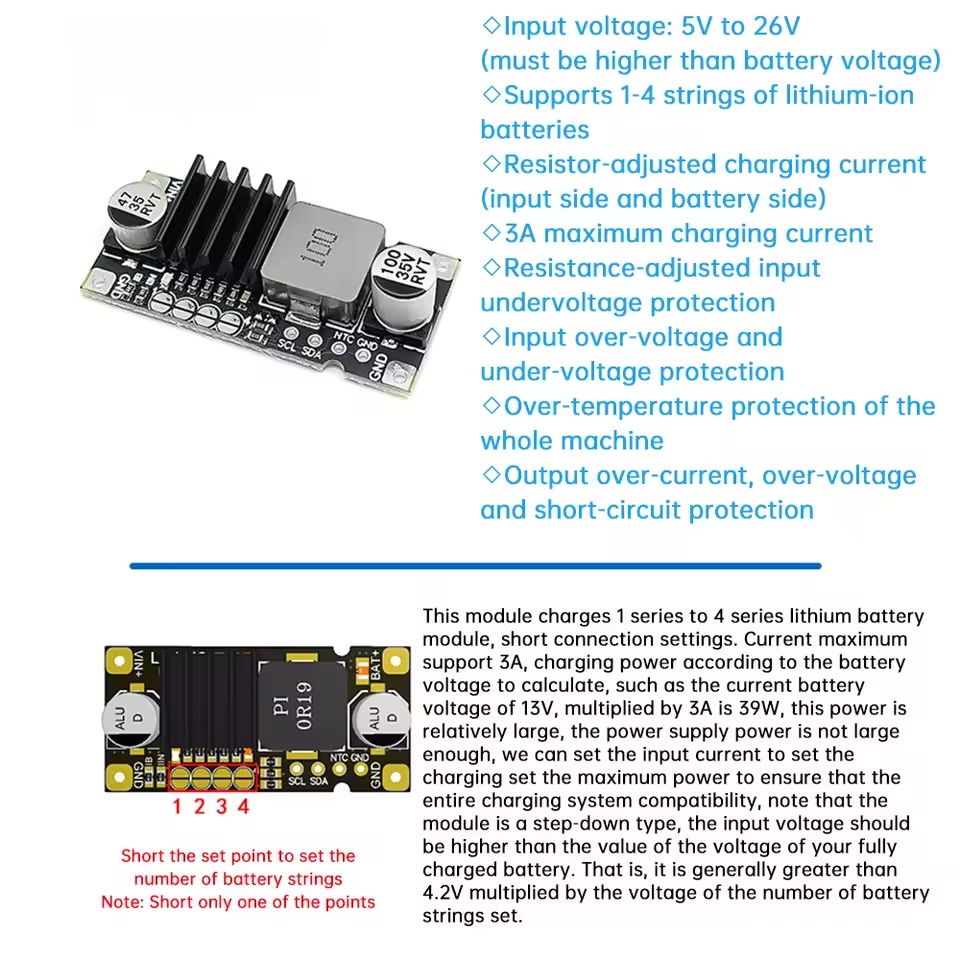

Parametreler:

Giriş voltajı aralığı: 5V-26V (akü voltajından daha yüksek)

Maksimum şarj akımı: 3A

Kullanım talimatları:

Bu modülde 1 ila 4 lityum pil modülünü şarj edin ve kısa devreyi ayarlayın. Maksimum akım 3a'yı destekler ve şarj gücü pilin akım voltajında 13V gibi akü voltajına göre hesaplanır 3A ile çarpılır 39W bu güç nispeten büyüktür ve güç kaynağının gücü yeterince büyük değildir. Tüm şarj sistemi 'in uyumluluğunu sağlamak için şarj sistemi maksimum gücünü ayarlamak için giriş akımını ayarlayabiliriz. Modülün bir adım aşağı tip olduğunu ve giriş voltajının tam şarjlı pilinizin voltaj değerinden daha yüksek olması gerektiğini unutmayın. Yani genellikle pil dizeleri sayısını belirleyen voltajı 4.2V kat daha büyüktür.

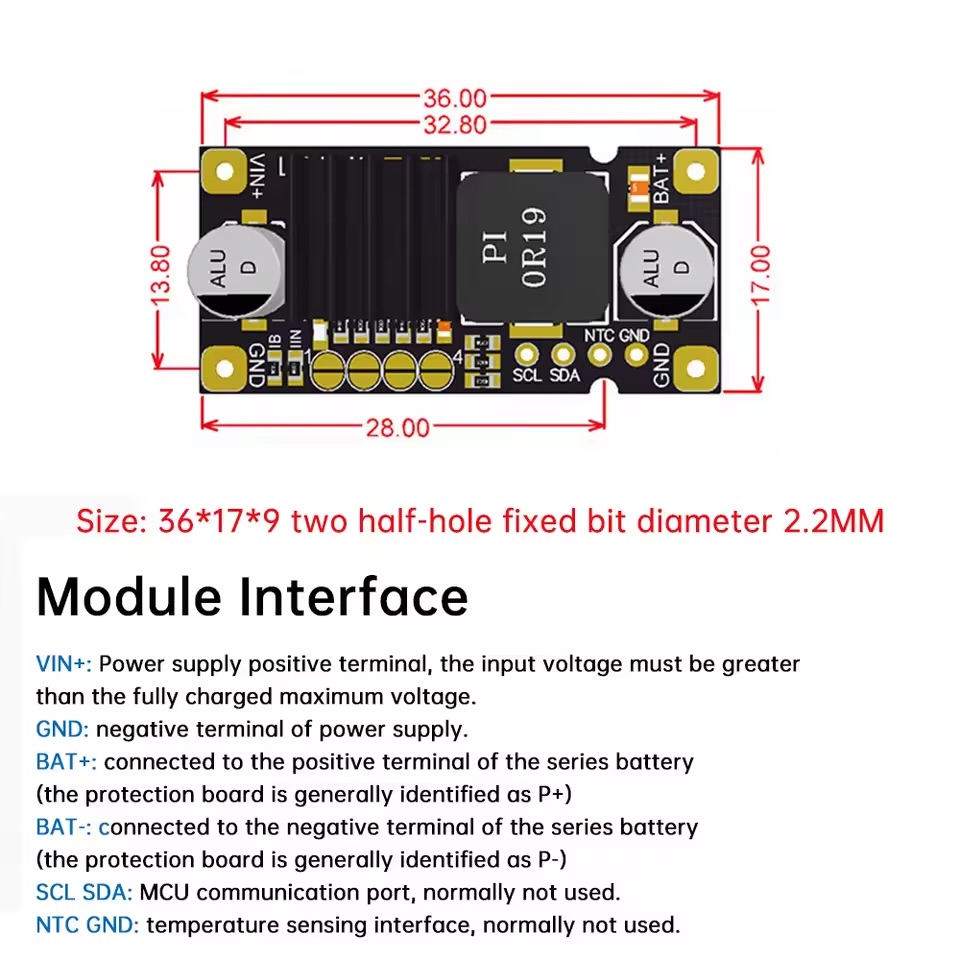

Giriş: giriş voltaj aralığı 5V ila 26V modülün buck tipi olduğunu unutmayın giriş voltajı pilinizin tam şarjlı voltaj değerinden daha yüksek olmalıdır. Yani genellikle pil dizeleri sayısını belirleyen voltajı 4.2V kat daha büyüktür. Güç kaynağının uyumluluğunu sağlamak için giriş akımının üst sınırı üretim yüzeyinde ayarlanabilir. Yönetim kurulu toplam 2.5A için sırasıyla 1A ve 1.5A akımlarına karşılık gelen 75K ve 50K (INN) olarak varsayılan. Diğer giriş akımı değerleri direnç ayarı ile değiştirilebilir, hesaplama formülü: direnç R = 75K/giriş akımı A

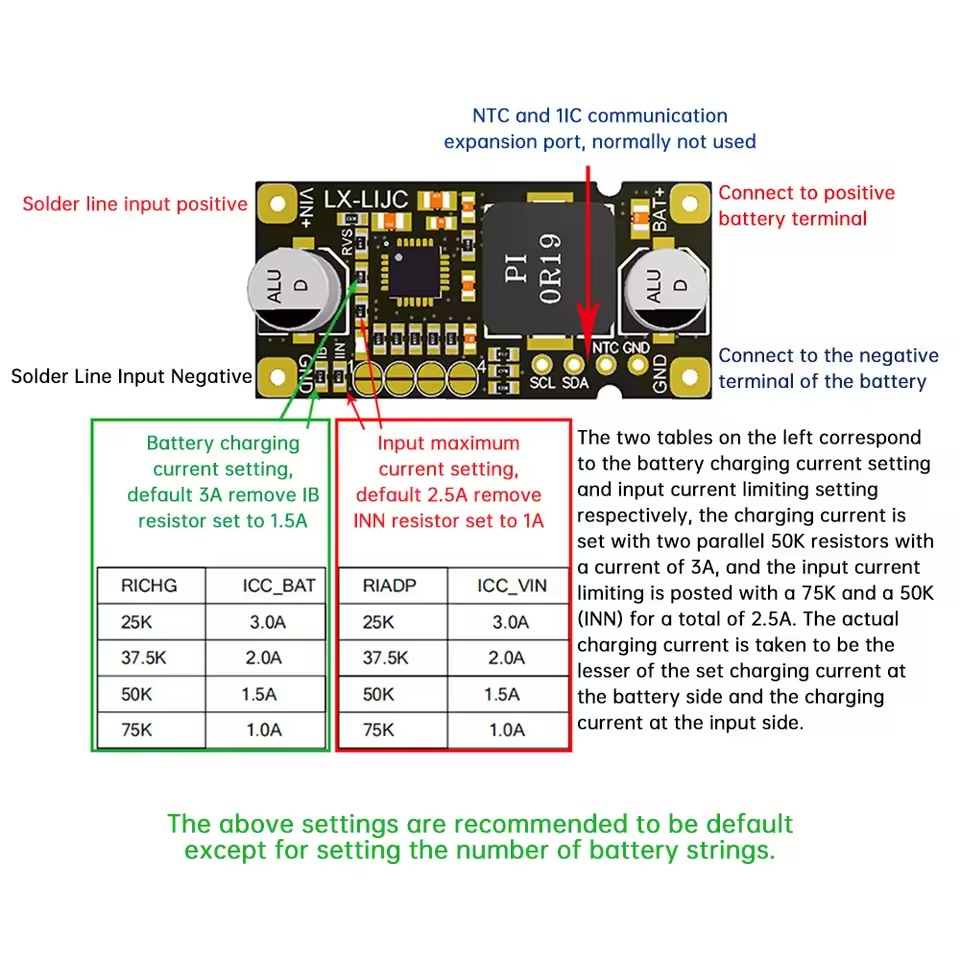

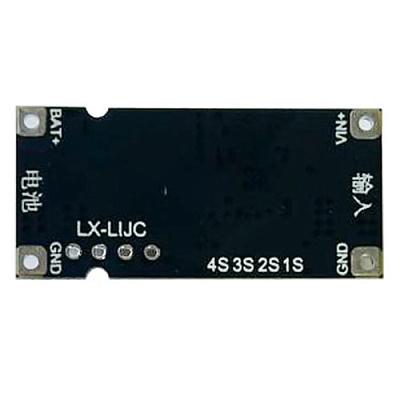

Çıkış: destek 1 ila 4 dizeleri, pil koruma levhası eklemek gerekiyor seri numarası doğrudan kısa devre ayarı resim ayarına bakın. Varsayılan şarj akımı toplam 3A için 1.5A akımına karşılık gelen iki paralel 50K dirençle ayarlanır. Bunlardan birini çıkardıktan sonra 1.5A ve diğer akım değerleri kendileri tarafından direnç ayarına değiştirilebilir hesaplama formülü: direnç R = 75K/pil akımı A, hangi 3A geçemez.

Gerçek şarj akımı set pil şarj akımının ve giriş şarj akımının daha küçük bir değeridir. Şarj gücü akım ile çarpılan pil gerçek zamanlı voltajına eşittir. Güç büyüktür kabloların kaynaklandığından emin olun hat yeterince kalın ve güç kaynağı yeterlidir.

NTC erişimi: normalde kullanılmaz gerekirse, NTC direncinin direnç değerini 82K olarak değiştirin ("SCL" kelimesinin sol alt köşesindeki direnç) NTC kaynak noktası ve 100K termistörün GND erişimi (B = 4100).

LED göstergesi: şarj ederken ışık yanıp söner sabit açık.
