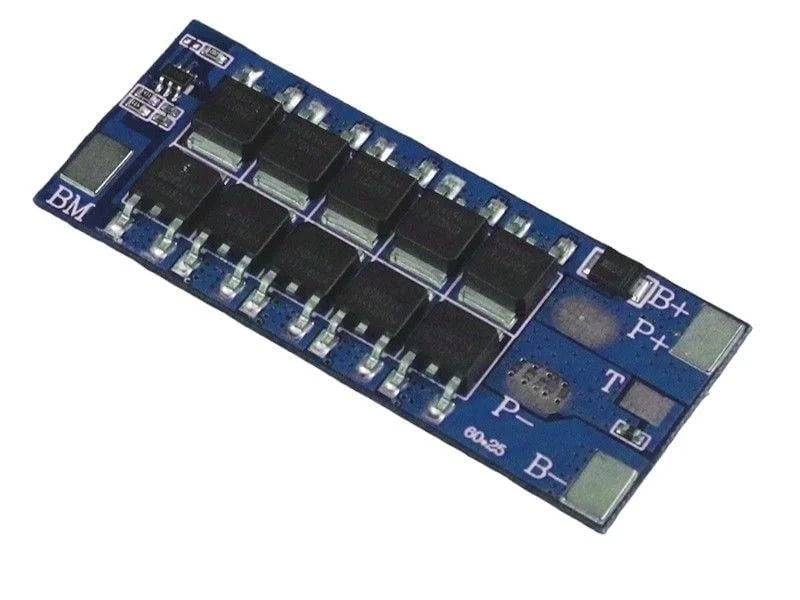

2S 25A LiFePO4 Batarya Koruma Devresi (BMS) – Yüksek Akım ve Güvenli Kullanım

2S 25A LiFePO4 batarya koruma devresi, 2 hücreli (2S) lityum demir fosfat bataryalar için tasarlanmış güçlü ve güvenilir bir BMS (Battery Management System) çözümüdür. Yüksek akım kapasitesi sayesinde elektrikli araçlar, güneş enerjisi sistemleri ve endüstriyel uygulamalarda güvenli kullanım sağlar.

Balans özelliği bulunmayan bu model, uygun maliyetli ve stabil bir koruma çözümü sunarak bataryanızı aşırı şarj, aşırı deşarj, kısa devre ve aşırı akım risklerine karşı korur.

Öne Çıkan Özellikler

2S LiFePO4 uyumlu: 3.2V hücrelerle tam uyumlu çalışma
25A sürekli akım kapasitesi: Yüksek güç gerektiren sistemler için ideal
90A anlık koruma akımı: Ani yüklenmelere karşı güçlü koruma
Aşırı şarj ve deşarj koruması: Batarya ömrünü uzatır
Kısa devre koruması: Sistem güvenliğini maksimum seviyeye çıkarır
Düşük iç direnç (≤5mΩ): Verimli enerji aktarımı sağlar
Ultra düşük güç tüketimi (≤10µA): Bekleme durumunda minimum enerji kaybı
Geniş sıcaklık aralığı (-40°C ~ 80°C): Zorlu ortam koşullarında stabil çalışma

Teknik Özellikler

Pil Tipi: 2S LiFePO4 (3.2V x 2)
Balans Özelliği: Yok (Balanssız)
Bağlantı Tipi: Ortak port (Common Port)
Sürekli Çalışma Akımı: 25A
Anlık (Pik) Akım: 90A
Sürekli Şarj Akımı: 25A
Önerilen Şarj Voltajı: 7.4V

Koruma Değerleri:

Aşırı Deşarj Koruma: 2.0V ± 0.1V
Aşırı Şarj Koruma: 3.7V ± 0.1V

Elektriksel Özellikler:

İç Direnç: ≤ 5mΩ
Güç Tüketimi: ≤ 10µA

Fiziksel Özellikler:

Boyutlar: 60 x 25 x 3.5 mm
Çalışma Sıcaklığı: -40°C ~ +80°C

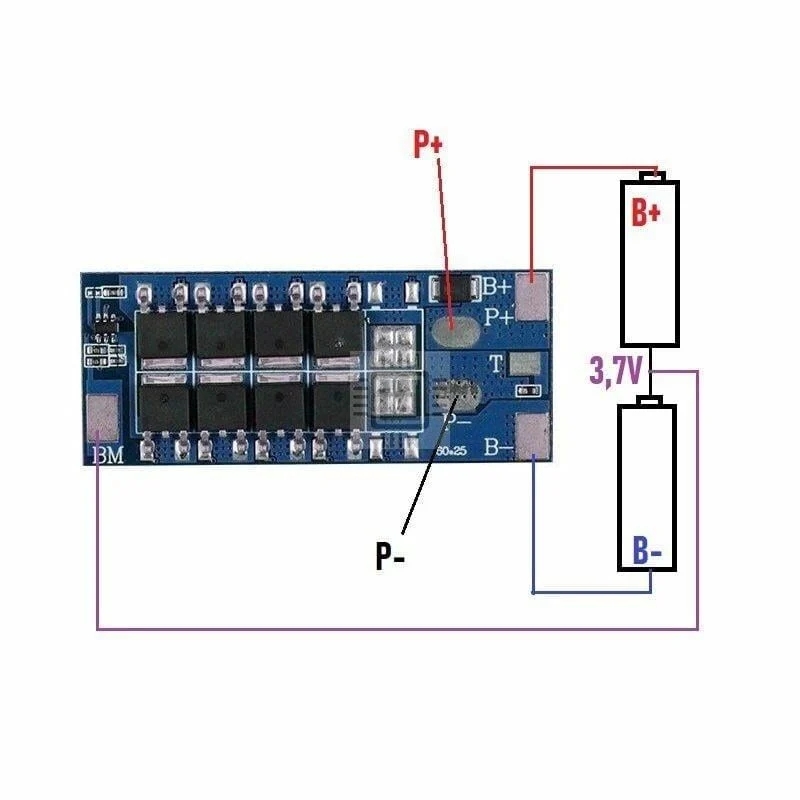

Bağlantı Şeması

B+ : Batarya pozitif (+)
B- : Batarya negatif (-)
BM : Hücreler arası bağlantı (orta nokta)
P+ : Şarj / Deşarj pozitif (+)
P- : Şarj / Deşarj negatif (-)
T : 10K NTC (sıcaklık sensörü bağlantısı)

Aktivasyon ve Koruma Mekanizması

Modül, şarj bağlantısı yapılarak veya B- ile P- kısa devre edilerek aktif hale getirilebilir
Aşırı akım ve kısa devre durumlarında sistem korumaya geçer
Koruma sonrası şarj edilerek veya yük bağlantısı kesilerek devre yeniden aktif edilir
