Bu modül ile şarj edilebilir pillerinizi yüksek voltajdan koruyarak şarj edebilir, ayrıca bitmek üzere olan pillerin akım çekmesini engelleyerek bozulmalarını engeller. Aşırı şarj koruması, aşırı deşarj koruması, kısa devre koruması, aşırı akım koruması vardır.
Bu ürünü 3S bataryalar ile kullanabilirsiniz. Uzun süreli yüksek akım kullanımları için soğutucu kullanınız.
Teknik Özellikler:

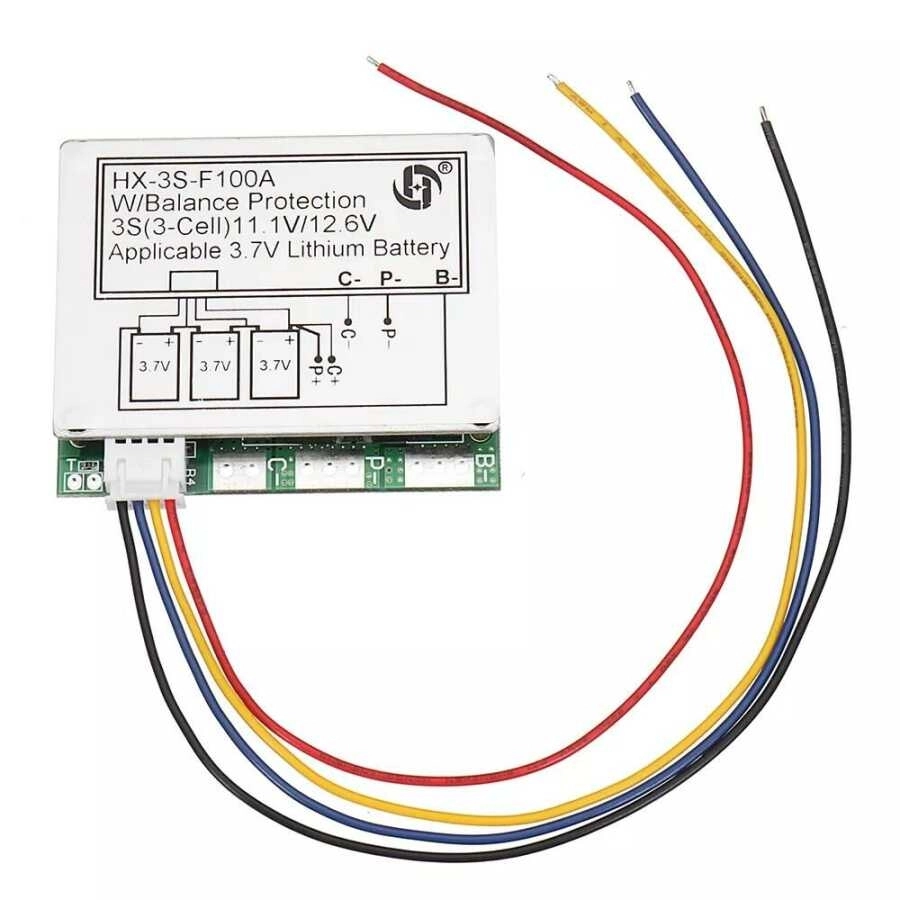

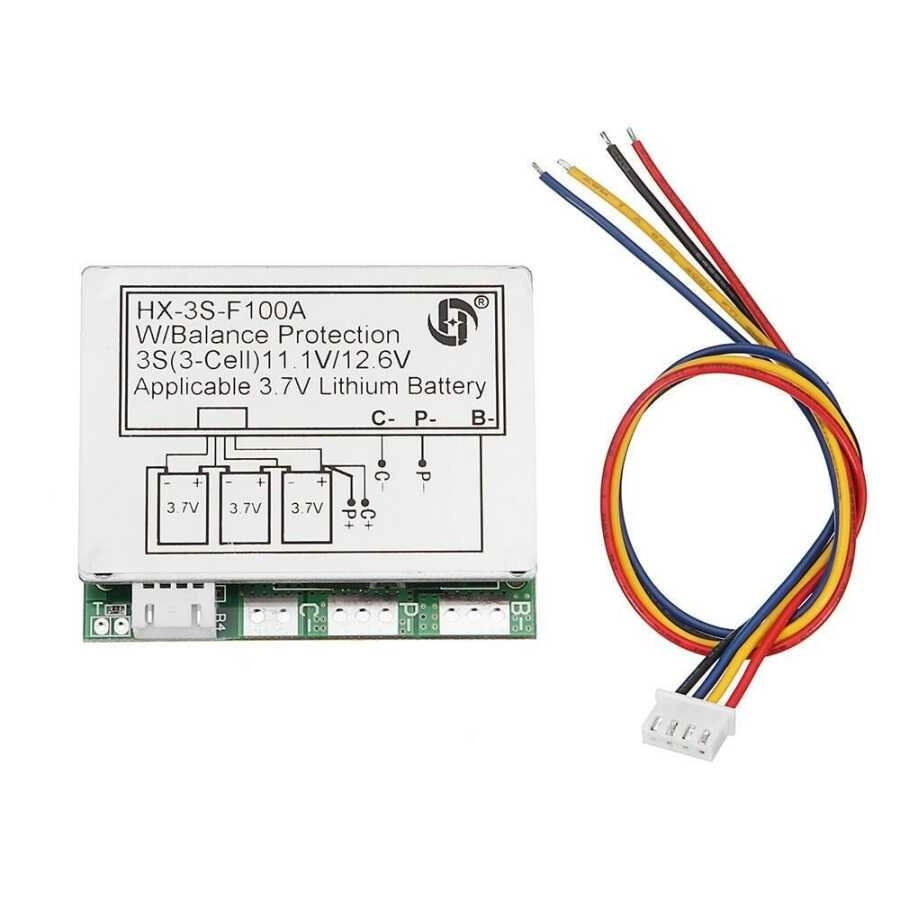

Model: HX-3S-F100A
Aşırı şarj voltajı aralığı: 4.28v ± 0.05v (1s için)
Boyut: 70 * 60 * 8,5 mm
Aşırı deşarj voltaj aralığı: 2.5 ± 0.05v
Üst limit çalışma akımı: 100A (ısı dağılımına dikkat edin)
Çalışma sıcaklığı: -40 ~ + 50 ° C
Üst sınır anlık akım: 100-120A
Saklama koşulu: -40 ~ + 80 ° C
Sakin akım: 30uA'dan az
Etkili yaşam: 30.000 saatten fazla
İç direnç: 300mΩ'den az
Kısa devre koruması: koruma, kendini kurtarma gecikme.
Denge akımı: 65 mA
Şarj voltajı: 12.6V-13V
Şarj akımı üst sınırı: 10A
T nokta açıklaması: Sıcaklık korumasını uzatmak için normalde kapalı bir sıcaklık algılama anahtarı ekleyin. Lehim bağlantısının yanındaki 0R direnci çıkarılmalıdır.
Not: 3A üzerindeki deşarj ürünlerinde, akünün boşalma hızı 3C'den fazla olmalıdır.
Büyütme hesaplama formülü: 1C oranlı batarya, 2000 kapasite 2AH * 1 = 2A çalışma akımına eşittir.
3C oranlı batarya, 2000 kapasitesi 2AH * 3 = 6A çalışma akımına eşittir.
Not 1: Kesinlikle kablolama şemasına göre 0V (B-), 3.7V (B1), 7.4V (B2), 11.1V (B +), C-şarj negatif, C + şarj pozitif, P- çıkış negatif P + çıkış pozitif, kısa devre kasıtlı değil!
Not 2: Hat bağlandıktan sonra, çıktısı alınmadan önce şarj edilmesi gerekir.
Not 3: 3 pil setini seri olarak bağlarken, lütfen her pil setinin voltajının aynı olduğundan emin olun. Farklıysa, lütfen her bir pil setini ayrı olarak doldurun ve seri olarak kullanın. Deşarj testinde hızlı voltaj düşümü olan akü zayıf bir aküdür.
Açıklayınız: İyi ve kötü pilleri birlikte kullanmayınız!

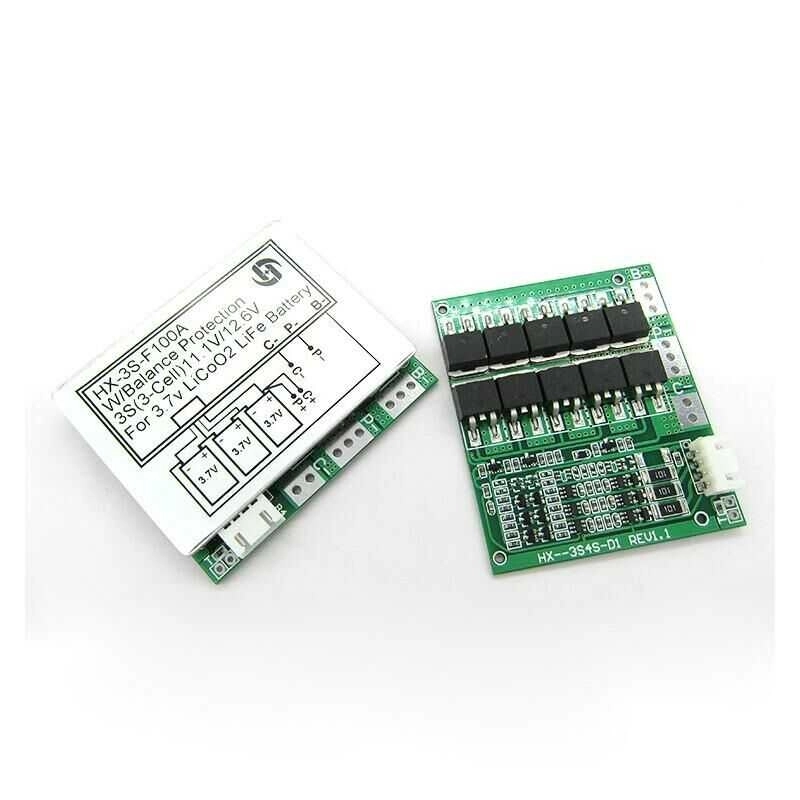

10 adet MOS borusu, güçlü ısı dağıtıcı alüminyum levhalar vardır ve sürekli akım sınırı 100A'dır. Bu invertör, xenon lamba ve güneş sokak lambası gibi 3 serisi lityum pil paketleri için uygundur.
