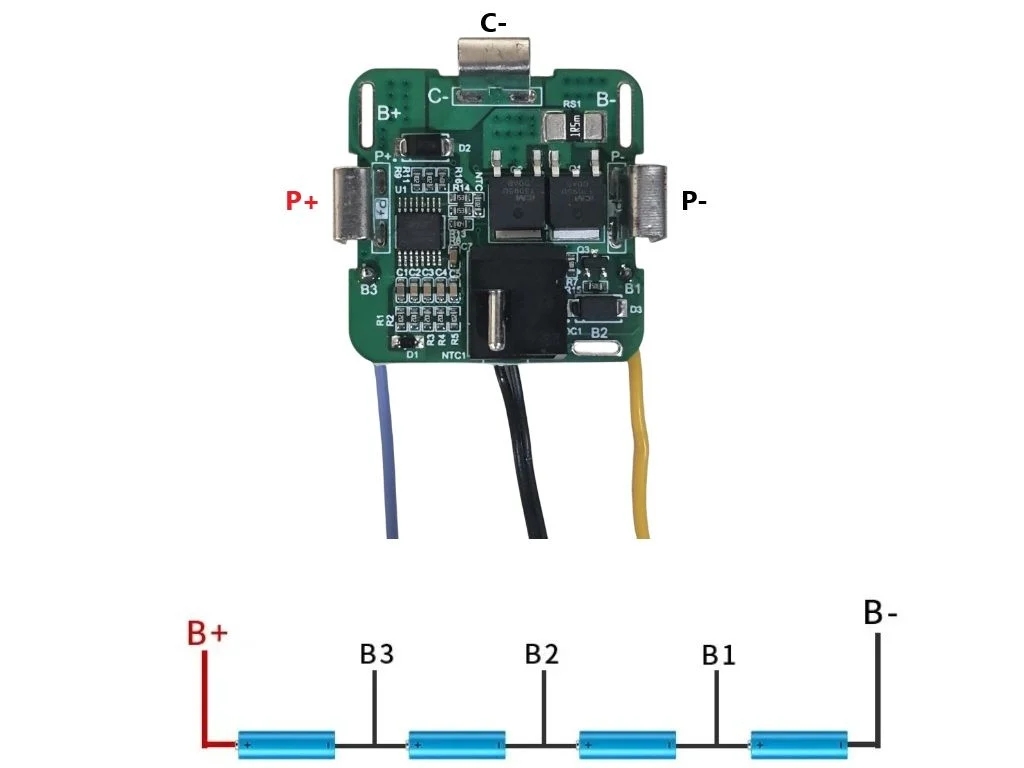

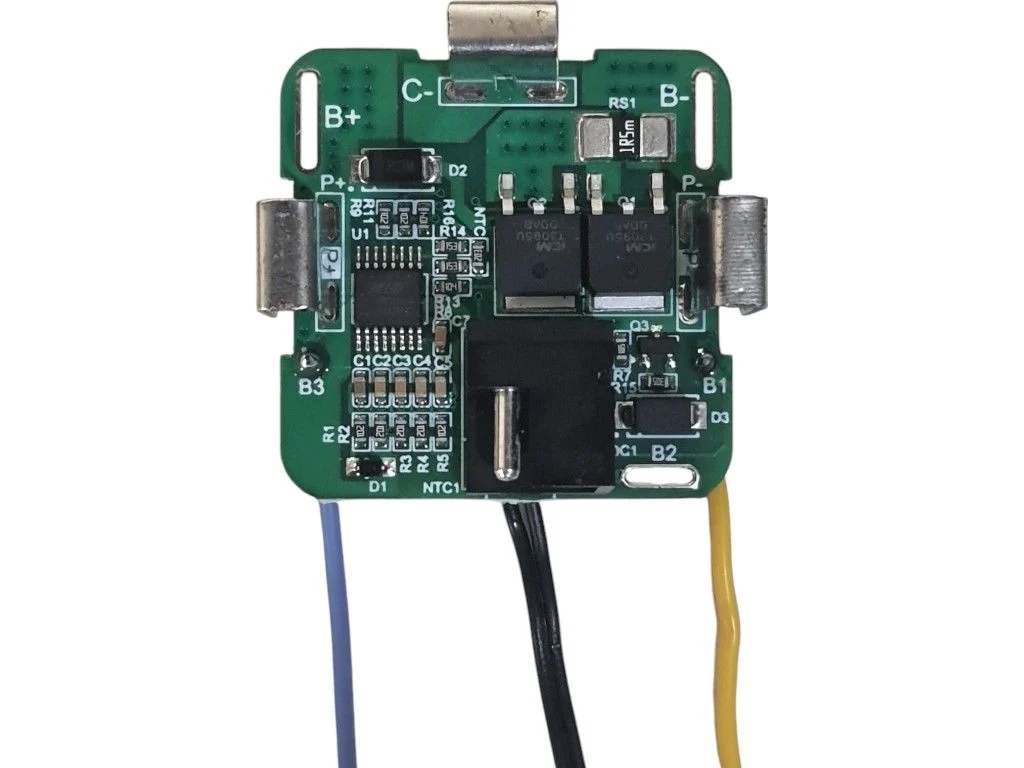

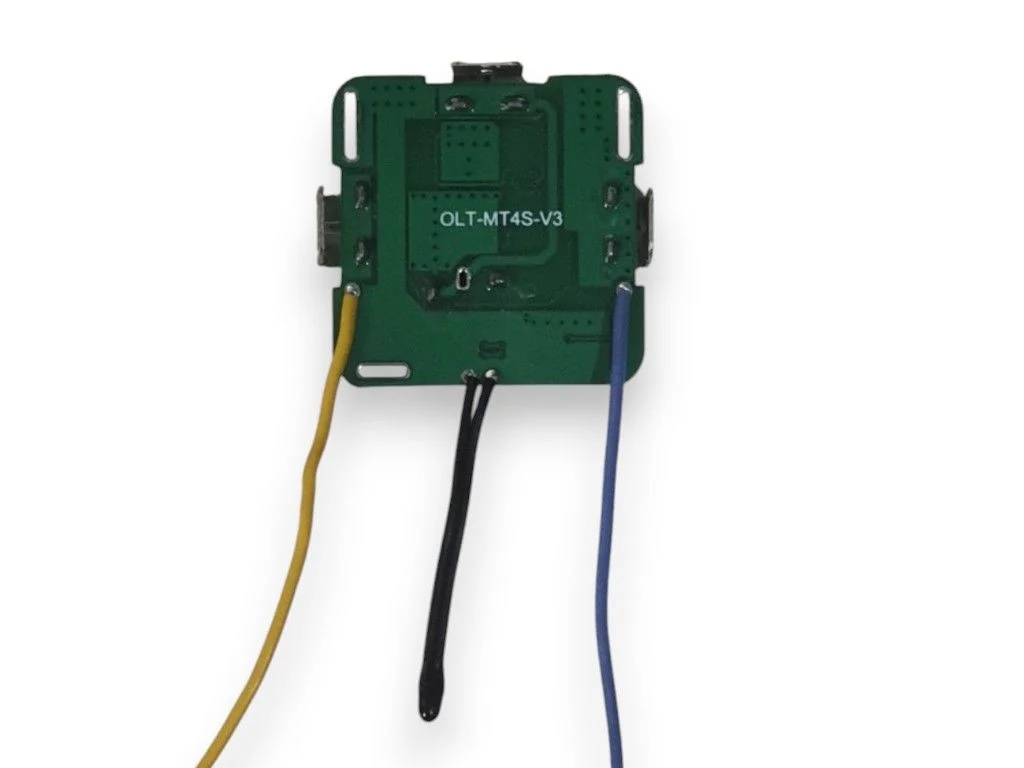

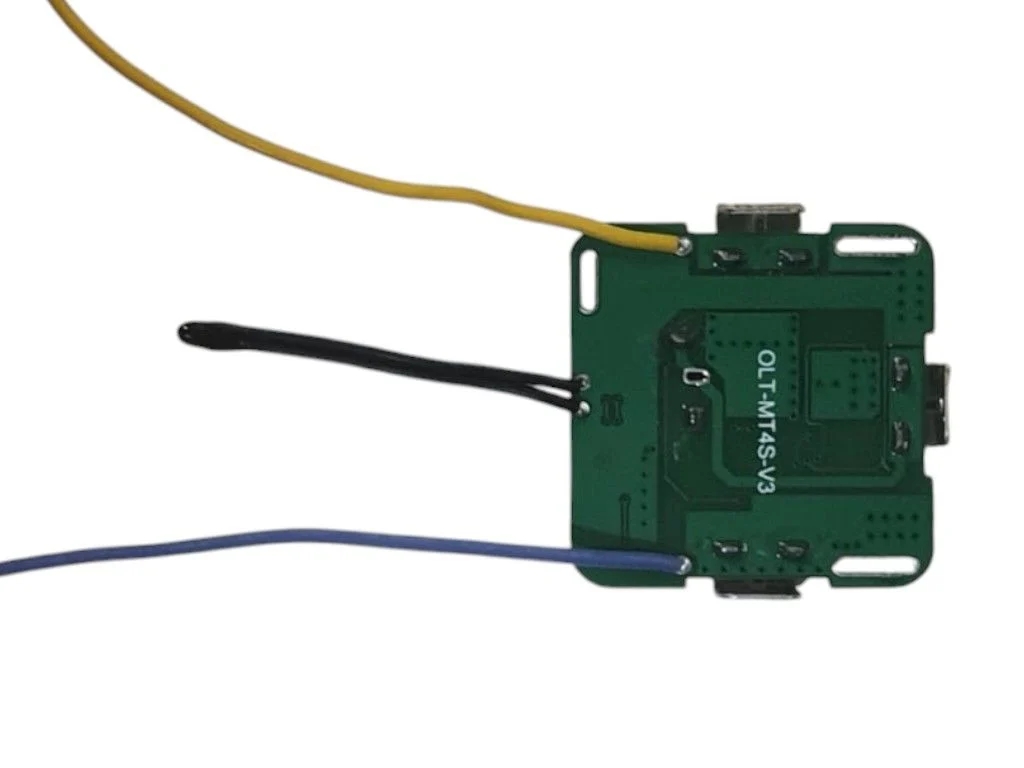

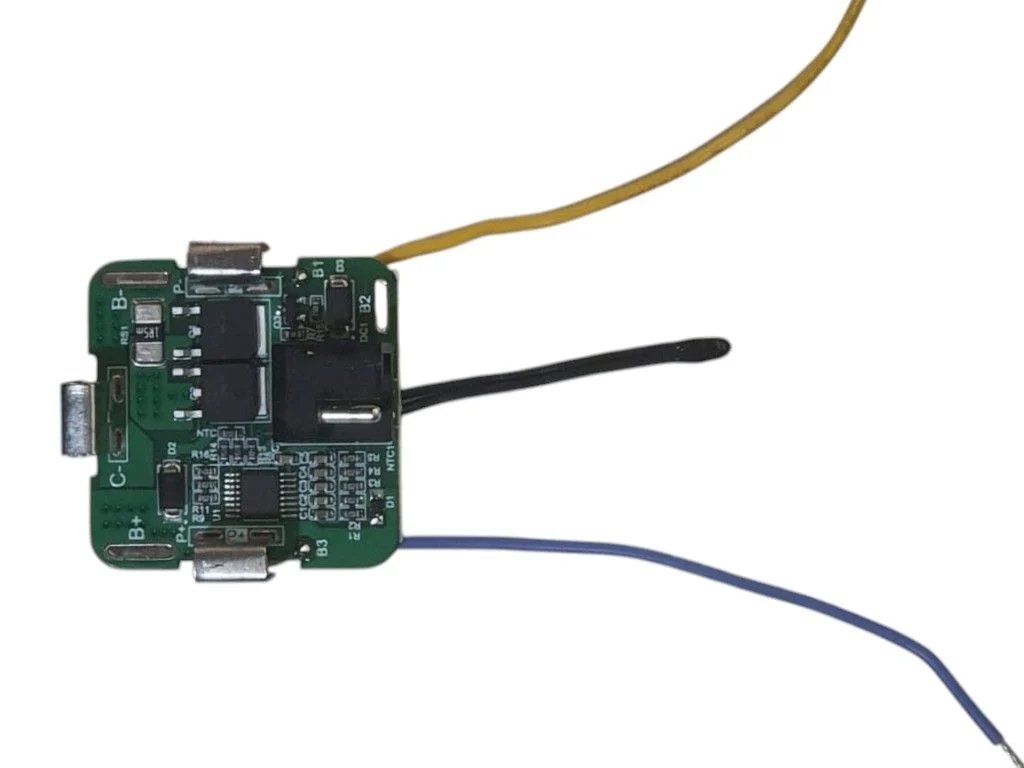

4S 20A BMS devresi, dört adet 3.7V lityum iyon hücreyi (18650 vb.) güvenli ve dengeli bir şekilde şarj etmek ve kullanmak için tasarlanmıştır. Özellikle şarjlı matkap, taşınabilir elektrikli aletler ve yüksek akım gerektiren uygulamalarda kullanılmak üzere geliştirilmiştir. Entegre NTC (sıcaklık sensörü) sayesinde ısınma durumlarına karşı ekstra koruma sağlar.

Teknik Özellikler

• Şarj Voltajı:16,8V
• Tek Pil Şarj Voltajı:3.8/4.25V
• Sürekli Şarj:8-20A Akım
• Yüksek Gerilim Koruması:3.85-4.25V
• Yüksek Voltaj Koruma Süresi:1sn
• Yüksek Şarj Koruma Gerilimi:3.75-4.13V
• Yüksek Voltaj Serbest Kalma Süresi:1mS
• Aşırı Deşarj Koruma Gerilimi:2-2.8V
• Aşırı Deşarj Koruma Süresi:1sn
• Düşük Voltaj Serbest Kalma Süresi:2.5-3.0V
• Düşük Voltaj Serbest Kalma Süresi:100±20mS
• Aşırı Akım Algılama Gerilimi: 0.1-0.4V
• Yüksek Akım Koruması:30±5A
• Yüksek Akım Koruma Süresi:1S
• Kısa Devre Koruması: Evet
• Kısa Devre Koruma Süresi:250uS
• Kısa Devre Serbest Kalma Süresi:1S
• Kısa Devre Algılama Gerilimi: 0.8V
• Kurtarma Durumu: Bağlantı Kesildikten Sonra Otomatik Yük
• Aşırı Sıcaklık KorumasıKoruma Sıcaklığı:70±5°
• İyileşme Sıcaklığı:55±5°
• Çalışma Durumu: 25uA (25°)
• Bekleme Durumu: 6uA(25°)
• Deşarj Ana Devresi İç Direnci:30±5mΩ
• Çalışma Sıcaklığı: -40°-85° RH≤75%
• Koruma Sıcaklığı: -40°-125° RH≤75%
• Ürün Ölçüleri: 34x34x1,6 mm

Anahtar Avantajlar

• 4 hücreli (4S) sistemler için yüksek akım desteği
• NTC sensörü ile aşırı ısınma durumlarına karşı ekstra güvenlik
• Şarjlı matkaplar ve güçlü elektrikli aletlerle uyumlu
• Hücre dengeleme özelliği ile uzun pil ömrü
• Kompakt kare tasarımı ile kolay montaj ve entegre edilebilirlik

Uygulama Alanları

• Şarjlı matkap ve el aletleri
• Elektrikli scooter ve bisiklet bataryaları
• Solar enerji sistemleri
• Güçlü taşınabilir batarya paketleri
• DIY robotik ve endüstriyel projeler
