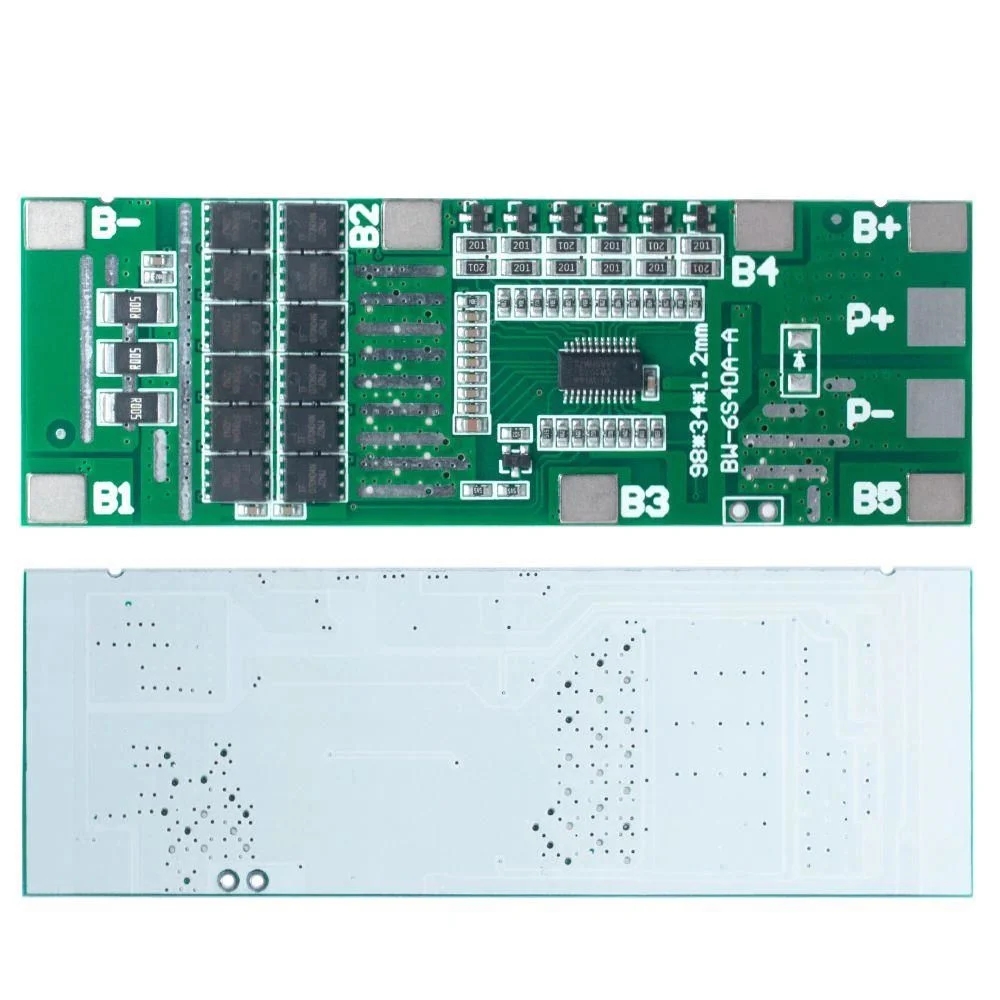

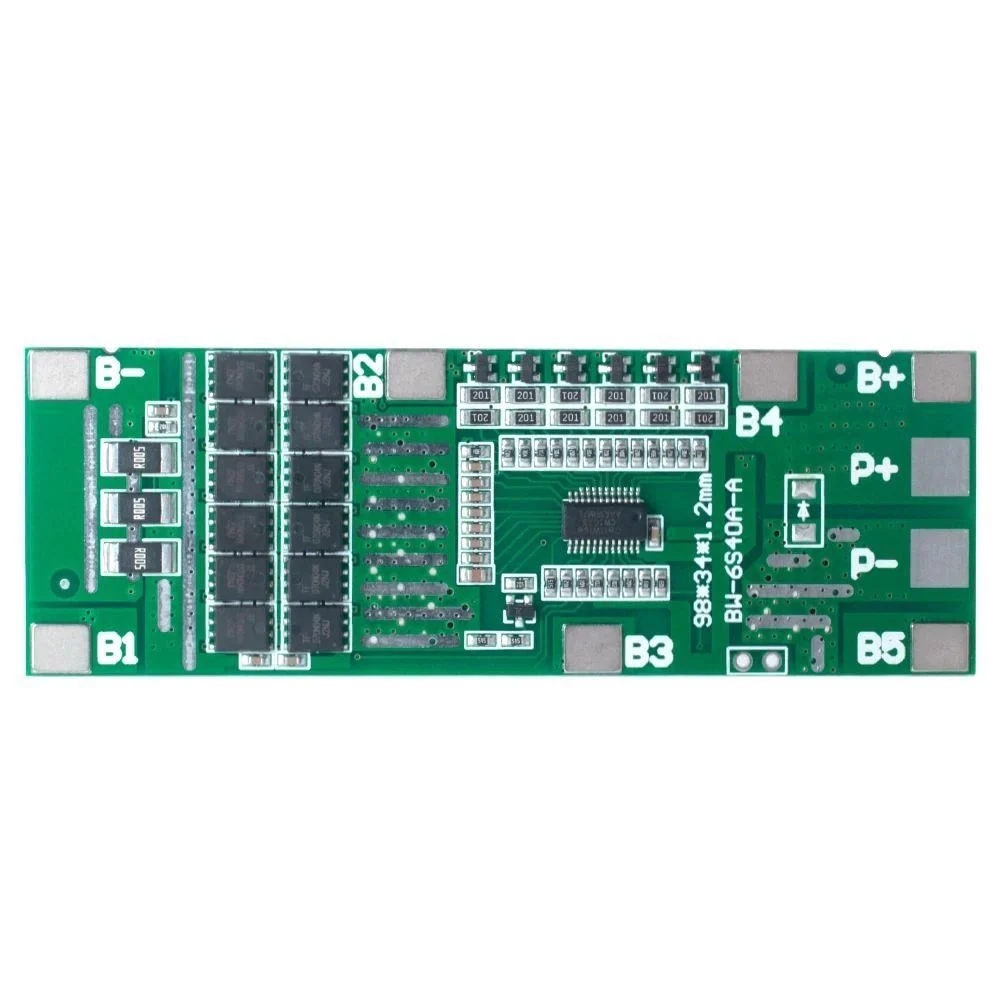

6S 40A LiPo & Lion & 18650 BMS Batarya Koruyucu Balans Devresi, BMS (Pil Yönetim Sistemi) – pillerin durumunu izlemek, pilin şarj/deşarj sürecini kontrol etmek vb. için tasarlanmış bir pil yönetim sistemidir.

Bu şarj-deşarj kontrol modülüne aynı anda altı pil (18650) bağlanabilir. Modül kısa devreye, aşırı şarja ve aşırı deşarja karşı korumaya sahiptir. Şarj kontrol cihazının işlevlerinden biri, en az bir pilin maksimum kapasitesine ulaşıldığında piller için güç kaynağını kapatmaktır. Bu BMS kontrol cihazı 30.000 saatten fazla çalışma için tasarlanmıştır. İzin verilen maksimum akım 40 A'dır.

Besleme voltajının izin verilen maksimum değeri aşılırsa, şarj kontrol cihazı 'koruma' modunu etkinleştirir. Modülü eski haline getirmek için, BMS kartının girişine voltajı yeniden uygulamak veya şarj kontrol cihazının korumayı otomatik olarak devre dışı bırakmasını beklemek gerekir.

Özellikler

• Yüksek akım koruma kartı
• Sürekli 40A akım
• Deşarj:
  Sürekli Boşaltma Akımı: 40A (MAX)
• Şarj:
  Şarj Gerilimi: 25.5V
  Şarj Akımı: 10A (MAX)
• Aşırı Şarj Koruma Voltajı: 4.2V
• Çalışma Sıcaklığı Aralığı: -30 + 80 °
• PCB Boyutu: 88x34mm

Bağlantı
