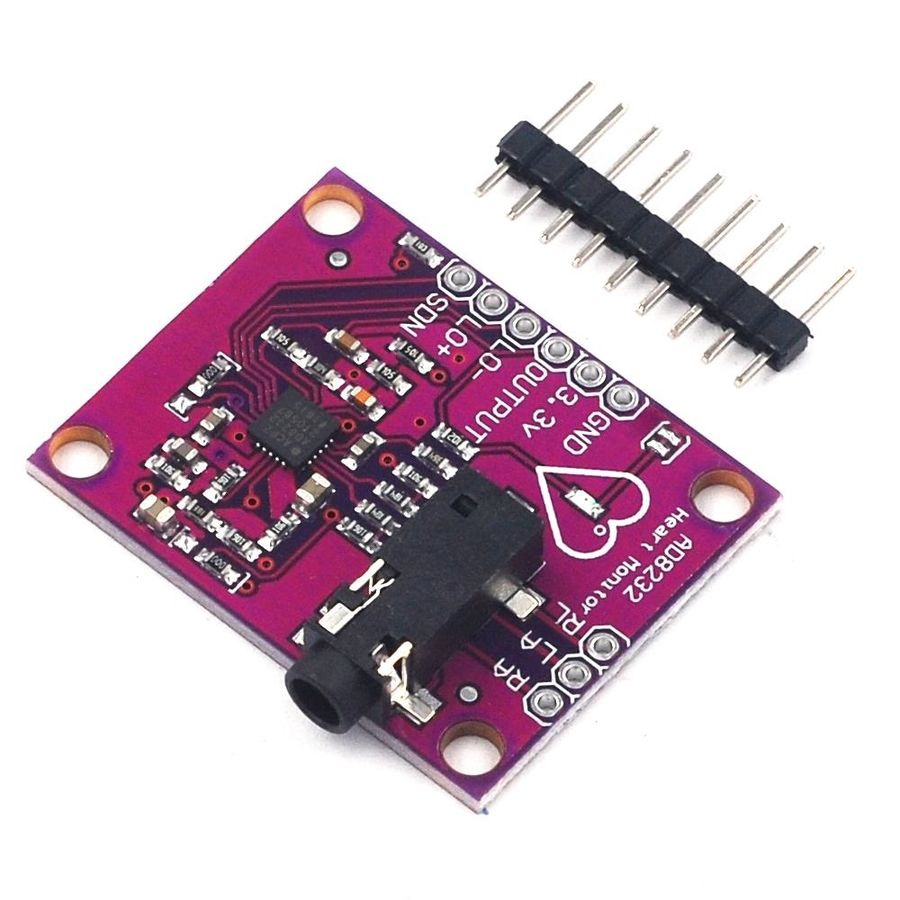

AD8232 Nabız - EKG Geliştirme Modülü - DIY

AD8232, EKG ve diğer biyoelektrik ölçüm uygulamaları için entegre bir sinyal koşullandırma modülüdür. Cihaz, zayıf biyoelektrik sinyalleri hareket veya uzak elektrot yerleşimi tarafından oluşturulan gürültü ile çıkarmak, büyütmek ve filtrelemek için tasarlanmıştır. Bu tasarım, ultra düşük güç analog-dijital dönüştürücünün (ADC) veya gömülü bir mikrokontrolörün çıkış sinyalini kolayca almasını sağlar.

AD8232, hareket artefaktlarını ve elektrot yarım hücre potansiyelini ortadan kaldırmak için iki kutuplu bir yüksek geçirgen filtre kullanır. Filtre, tek kademeli yüksek kazanç ve yüksek geçişli filtreleme için enstrümantasyon amplifikatör yapısına sıkıca bağlanır, yerden ve maliyetten tasarruf sağlar.

AD8232, ekstra gürültüyü ortadan kaldıran üç kutuplu düşük geçişli bir filtre oluşturmak için kısıtlanmamış op amp kullanır. Kullanıcılar, tüm filtrelerin kesim frekansını seçerek farklı uygulama türlerinin ihtiyaçlarını karşılayabilir.

Sistem hattı frekansının ve diğer istenmeyen girişimlerin ortak mod reddini iyileştirmek için, AD8232, sağdan direksiyon (RLD) gibi sürücü odaklı uygulamalar için bir amplifikatör içerir.

AD8232, yüksek geçişli filtrenin uzun süre birikmesini azaltan hızlı bir kurtarma özelliği içerir. Amplifikatör rayı gerilimi aniden kesilirse (örneğin bir çıkış durumu), AD8232 otomatik olarak daha yüksek bir filtre kesme durumuna ayarlayacaktır. Bu özellik, AD8232'nin hızlı geri kazanım elde etmesini sağlar; böylece kurşun, ölçüm nesnesinin elektroduna bağlandıktan sonra geçerli bir ölçüm mümkün olduğu kadar çabuk alınabilir.

AD8232 Nabız - EKG - Modülü Nedir?

AD8232 Nabız - EKG - Modülü, biyoelektrik sinyalleri algılayarak EKG ölçümleri yapmak için tasarlanmış bir sinyal koşullandırma modülüdür. Zayıf biyoelektrik sinyalleri büyüterek ve filtreleyerek daha stabil ve doğru bir ölçüm sunar.

Hareket kaynaklı gürültüyü azaltmak için özel filtreleme yapısı içerir. Arduino ve diğer mikrodenetleyicilerle kolayca entegre edilebilir.

AD8232 Teknik Özellikleri

AD8232 Nabız - EKG - Modülü, düşük güç tüketimi ve yüksek doğrulukla çalışır. Cihazın yüksek geçirgen filtreleri sayesinde biyoelektrik sinyaller çok daha net alınabilir.

Modül, 3 kutuplu düşük geçişli filtre ve 2 kutuplu yüksek geçirgen filtre sistemine sahiptir. Elektrot yarım hücre potansiyelini ve hareket artefaktlarını ortadan kaldırarak temiz sinyaller üretir.

AD8232 Çalışma Prensibi

AD8232 Nabız - EKG - Modülü, vücuda bağlanan elektrotlar aracılığıyla zayıf sinyalleri yakalar. Bu sinyaller, modül içerisindeki enstrümantasyon amplifikatörü tarafından işlenerek temiz ve stabil bir çıkış sinyali oluşturulur.

Bu çıkış sinyali, bir mikrodenetleyici veya analog-dijital dönüştürücüye (ADC) gönderilerek grafik veya dijital veri olarak görüntülenebilir.

AD8232 Kullanım Alanları

AD8232 Nabız - EKG - Modülü, tıbbi araştırmalardan hobi projelerine kadar geniş bir kullanım alanına sahiptir. Taşınabilir EKG cihazları, kalp ritmi izleme sistemleri ve spor analizleri gibi alanlarda yaygın olarak tercih edilmektedir.

Ayrıca, Arduino gibi mikrodenetleyicilerle entegre edilerek eğitim ve geliştirme projelerinde kullanılabilir.

AD8232 Avantajları

AD8232 Nabız - EKG - Modülü, ultra düşük güç tüketimi ile uzun süreli ölçüm imkanı sunar. Modülün hızlı toparlanma özelliği sayesinde bağlantı kesildiğinde hızlıca ölçüm yapmaya devam edebilir.

Kompakt yapısı sayesinde taşınabilir projelere kolayca entegre edilebilir. Geniş filtreleme seçenekleri, çeşitli biyoelektrik ölçüm uygulamalarında kullanılmasını sağlar.

Arduino ve Mikrodenetleyiciler ile Uyumlu mu?

AD8232 Nabız - EKG - Modülü, Arduino, Raspberry Pi ve diğer mikrodenetleyicilerle doğrudan kullanılabilir. Analog çıkış sinyali sayesinde kolayca veri okunabilir ve analiz edilebilir.

Basit bağlantı yapısı ve örnek kodları ile hobi projelerinden profesyonel çalışmalara kadar geniş bir kullanım imkanı sunar.

AD8232 Nasıl Kullanılır?

AD8232 Nabız - EKG - Modülü, elektrotların vücuda yerleştirilmesi ve modüle bağlanmasıyla çalıştırılır. Bağlantı sonrası, çıkış sinyali mikrodenetleyici veya osiloskop gibi cihazlar tarafından analiz edilebilir.

Ölçüm yaparken hareket kaynaklı gürültüleri en aza indirmek için sensörün sabit bir noktada konumlandırılması önerilir.

AD8232 ile İlgili Sıkça Sorulan Sorular

• AD8232 hangi sinyalleri ölçebilir?
  Nabız, EKG ve diğer biyoelektrik sinyallerini algılayabilir.
• Arduino ile kullanımı mümkün mü?
  Evet, AD8232 doğrudan Arduino ile uyumludur ve kolayca bağlanabilir.
• Ölçüm doğruluğu ne kadardır?
  Gelişmiş filtreleme yapısı sayesinde yüksek doğrulukla ölçüm yapılabilir.
• Hangi projelerde kullanılabilir?
  Tıbbi araştırmalar, spor izleme sistemleri ve taşınabilir sağlık projelerinde kullanılabilir.
• Çıkış sinyali nasıl alınır?
  Analog çıkış sinyali mikrodenetleyiciler veya osiloskoplarla okunabilir.
• Güç tüketimi ne kadardır?
  Düşük güç tüketimi sayesinde uzun süreli çalışmalara uygundur.
• Hangi tip filtreleme sistemleri kullanılmıştır?
  Hareket artefaktlarını ve gürültüyü azaltan yüksek ve düşük geçirgen filtreler içerir.
• Hareket sırasında ölçüm güvenilir mi?
  Özel filtreleme sistemi sayesinde hareket kaynaklı gürültüler minimize edilmiştir.
• Kompakt yapısı hangi avantajları sağlar?
  Küçük boyutu sayesinde taşınabilir sistemlere kolayca entegre edilebilir.
• Bağlantısı nasıl yapılır?
  Elektrotlar vücuda yerleştirilip modüle bağlandıktan sonra, çıkış sinyali mikrodenetleyiciye yönlendirilir.
