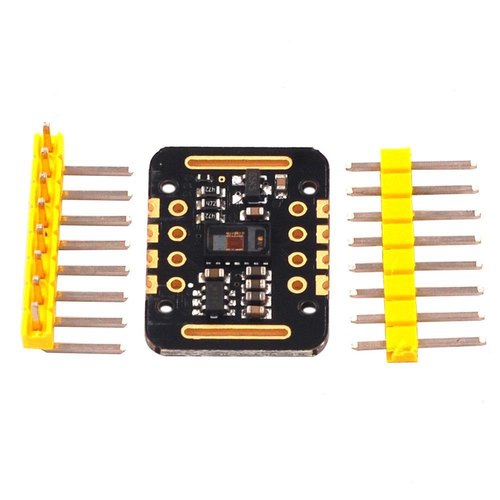

MAX30102 modülü, nabız oksimetre ve kalp atış hızı monitörünü entegre eden, bir kişinin kalp atış hızını ve kan oksijen doygunluğunu (SpO2) ölçmek için tasarlanmış çok yönlü bir sensör modülüdür. Bu modül, optik sensörler ve gelişmiş algoritmalar kullanarak bir kişinin cildinden ışık geçirerek ve kan akışı ve oksijenlenme değişikliklerinden kaynaklanan ışık emilim varyasyonlarını ölçerek, fizyolojik parametreleri non-invaziv olarak izlemektedir. MAX30102 modülü, fitness izleme cihazları, giyilebilir sağlık monitörleri, tıbbi cihazlar ve spor ekipmanları gibi çeşitli uygulamalarda kullanılır.

Çift Ölçüm: MAX30102 modülü, kalp atış hızı izleme ve SpO2 ölçümlerini tek bir cihazda birleştirerek kapsamlı fizyolojik bilgiler sağlar.

Invaziv Olmayan: Modül, optik sensör teknolojisini kullanarak, cilt üzerinden ağrısız ve invaziv olmayan vital işaretlerin ölçülmesine izin verir.

I2C Arabirimi: I2C arabirimi ile, modül veri alımını ve yapılandırmasını kolaylaştırır, bu da mikrodenetleyiciler ve gömülü sistemlerle uyumlu hale getirir.

Kullanım İpucu:

Teknik Özellikler:

• Sensör: MAX30102 entegre sensör
• Ölçüm Parametreleri: Kalp atış hızı (BPM) ve kan oksijen doygunluğu (SpO2)
• LED Işık Kaynakları: Optik ölçümler için genellikle kırmızı ve kızılötesi LED’ler kullanılır
• İletişim: Veri alımı ve yapılandırması için I2C arabirimi
• Çalışma Gerilimi: Genellikle 3.3V veya 5V (modül çeşidine bağlı olarak)
• LED pik dalga boyu: 660nm / 880nm
• Algılama sinyali tipi: ışık yansıma sinyali (PPG)
• İletişim arayüzü gerilimi: 1.8 ~ 3.3V ~ 5V (isteğe bağlı)
