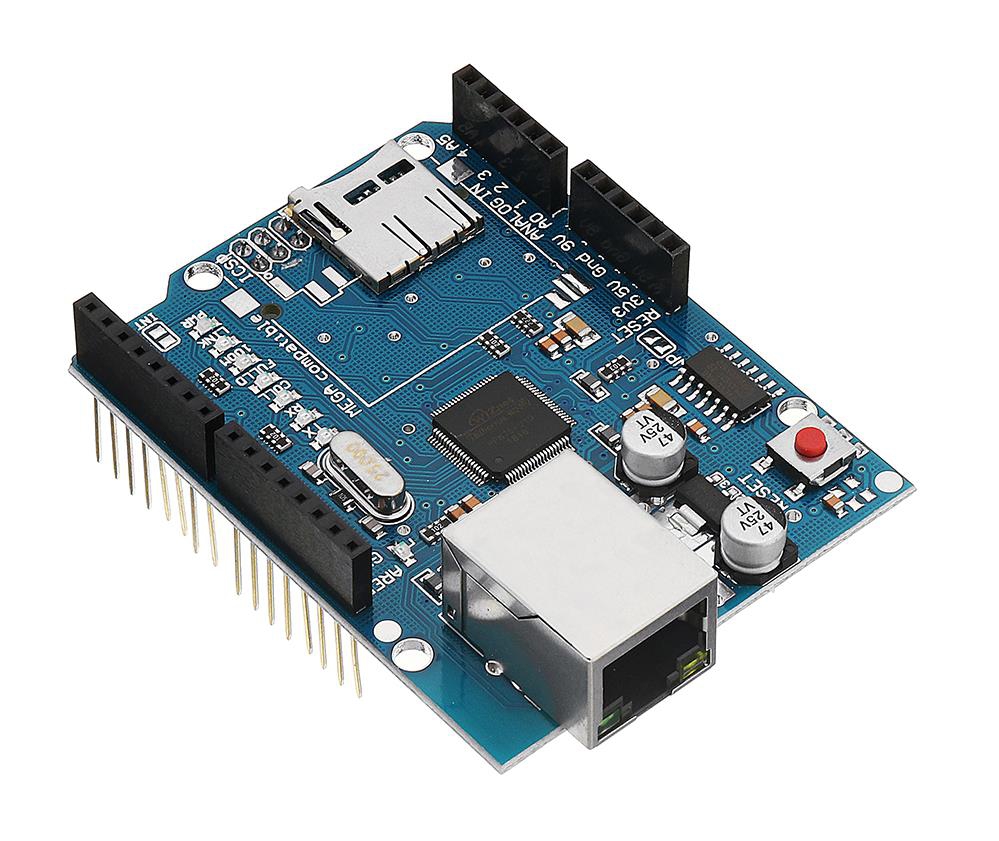

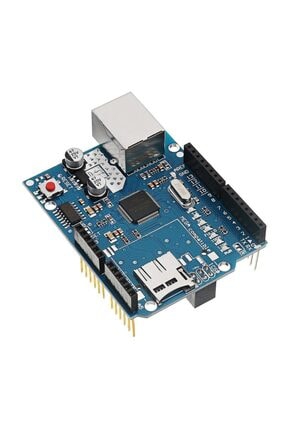

Arduino Ethernet Shield

Arduino Ethernet Shield Arduino ile internete bağlanmanıza olanak sağlar.Sunucu veya istemci olarak kullanılabilir. Lehimlemeye gerek duymadan kolaylıkla Arduino'ya bağlayabilirsiniz. Arduino ethernet kütüphanesi ile uyumludur. SD kart takıp karttaki bilgilere internet üzerinden ulaşabilirsiniz. Arduino Uno ile tam uyumludur. Benzer pin yapısına sahip diğer Arduino modelleri ile de kullanılabilir.

Ethernet Shield Teknik Özellikleri

• IEEE802.3af uyumlu
• Giriş voltaj aralığı 36V ila 57V
• Aşırı yük ve kısa devre koruması
• 12 V Çıkış
• Yüksek verimli DC / DC dönüştürücü:% 85 @% 80
• 1500V izolasyon (çıkış girişi)
• Shield standart bir RJ45 Ethernet jakına sahiptir.
• Shield'daki sıfırlama düğmesi hem W5500'ü hem de Arduino Kartını sıfırlar.
• Shield bir dizi bilgi LED'i içerir:
• AÇIK: Kartın ve Shield'ın güce sahip olduğunu gösterir.
• LINK: Bir ağ bağlantısının varlığını belirtir ve Shield veri ilettiğinde veya alırken yanıp söner
• FDX: ağ bağlantısının tam dubleks olduğunu gösterir
• 100M: 100 Mb / s ağ bağlantısının varlığını gösterir (10 Mb / s'nin aksine)
• ACT: RX veya TX etkinliği mevcut olduğunda yanıp söner

Arduino Ethernet Shield (Wiznet W5100)

Arduino’yu İnternete Bağlamanın Kolay Yolu

Arduino Ethernet Shield, projelerinizi internete bağlayarak uzaktan erişim sağlamanıza ve IoT tabanlı projeler geliştirmenize imkan tanır. Ethernet bağlantısı sayesinde, Arduino’yu bir sunucu veya istemci olarak yapılandırabilirsiniz. Böylece, internet üzerinden veri alabilir, sensör verilerini yayınlayabilir veya cihazlarınızı uzaktan kontrol edebilirsiniz. Bu özellikler sayesinde özellikle akıllı ev sistemleri, veri kaydı ve uzaktan kontrol gerektiren projelerde büyük avantaj sağlar.

Bu shield, Arduino Ethernet kütüphanesi ile uyumlu olup, herhangi bir lehimleme gerektirmeden doğrudan Arduino Uno veya benzeri modellere bağlanabilir. SD kart desteği sayesinde verileri depolamak ve ağ üzerinden paylaşmak mümkündür. Web tabanlı projeler geliştirmek, veri toplamak ve uzaktan kontrol işlemlerini gerçekleştirmek için oldukça ideal bir bileşendir.

Arduino ile Kolay Entegrasyon

Arduino Ethernet Shield, özellikle Arduino Uno ile tam uyumludur ve diğer Arduino modelleriyle de kullanılabilir. Shield, doğrudan Arduino kartına takılarak kolayca kullanılabilir ve ek bir donanıma gerek kalmadan projelerinizi ağ üzerinden erişilebilir hale getirir. Üzerindeki RJ45 Ethernet portu ile bir router’a veya ağa bağlanarak internet üzerinden veri iletimi sağlar.

Arduino projelerinizde Ethernet Shield kullanarak, bir web sunucusu oluşturabilir ve sensörlerden gelen verileri anlık olarak internet üzerinden takip edebilirsiniz. Ayrıca, ağ bağlantısı sayesinde diğer cihazlarla veri alışverişi yaparak daha gelişmiş otomasyon projeleri geliştirebilirsiniz.

Güç ve Bağlantı Seçenekleri

Ethernet Shield, geniş bir giriş voltajı aralığına sahiptir ve 36V ila 57V arasında çalışma imkanı sunar. Power over Ethernet (PoE) desteği sayesinde, ek bir güç kaynağına ihtiyaç duymadan Ethernet kablosu üzerinden güç alabilir. PoE destekli bir ağ kullanıyorsanız, Arduino ve Ethernet Shield’ı doğrudan ağ kablosu üzerinden besleyebilirsiniz. Harici bir güç kaynağına ihtiyaç duyulduğunda ise Arduino’nun harici adaptör veya USB bağlantısı kullanılabilir.

Stabil ve Hızlı Bağlantı

Ethernet Shield üzerinde Wiznet W5100 çipi bulunur ve IEEE 802.3af protokolüne uyumludur. Bu sayede, 10/100Mb/s hızında ağ bağlantısı sunarak veri aktarımında yüksek stabilite sağlar. Ağ bağlantısı sırasında kesintileri önlemek için gelişmiş bir izolasyon sistemi kullanılmıştır. Shield üzerinde bulunan bilgi LED’leri sayesinde, ağ bağlantısının durumu, veri iletimi ve hız bilgileri takip edilebilir.

SD Kart ile Veri Depolama

Ethernet Shield, üzerinde bulunan SD kart yuvası sayesinde, veri depolama ve internet üzerinden veri paylaşımı imkanı sunar. Bu özellik, özellikle veri kaydı gerektiren projeler için büyük bir avantaj sağlar. Sensörlerden gelen verileri kaydedebilir, daha sonra bu verileri web arayüzü üzerinden erişilebilir hale getirebilirsiniz. SD kart desteği, projelerinizi daha fonksiyonel hale getirerek genişletme imkanı sunar.

Geniş Kullanım Alanları

Arduino Ethernet Shield, birçok farklı projede kullanılabilir. IoT tabanlı uygulamalar geliştirerek sensörlerden gelen verileri uzaktan takip edebilirsiniz. Web tabanlı kontrol sistemleri oluşturarak, internete bağlı cihazlarınızı web tarayıcısı üzerinden yönetebilirsiniz. Veri kayıt sistemleri kurarak, sıcaklık, nem, ışık gibi çevresel verileri toplayabilir ve daha sonra analiz edebilirsiniz. Endüstriyel otomasyon sistemleri geliştirerek, makine veya sensörlerden gelen verileri merkezi bir sistemde toplayabilirsiniz.

Kurulum ve Kullanım

Arduino Ethernet Shield’i kullanmaya başlamak için, öncelikle shield’i Arduino kartınıza takmanız gerekmektedir. Daha sonra, Ethernet kablonuzu RJ45 girişine bağlayarak ağ bağlantısını sağlayabilirsiniz. Arduino IDE üzerinden Ethernet kütüphanesini yükleyerek, ağ bağlantısı ve veri iletimi ile ilgili kodları çalıştırabilirsiniz. SD kart kullanımı için, standart Arduino SD kütüphanesi ile kolayca dosya okuma ve yazma işlemleri gerçekleştirilebilir.

Sık Sorulan Sorular

• Arduino Ethernet Shield hangi projelerde kullanılabilir?
• Bu shield, uzaktan kontrol, veri izleme, IoT uygulamaları, web sunucusu oluşturma ve ağ tabanlı otomasyon projelerinde kullanılabilir.
• Arduino Ethernet Shield hangi Arduino modelleriyle uyumludur?
• Arduino Uno ile tam uyumludur. Benzer pin yapısına sahip olan diğer Arduino modelleriyle de çalışabilir.
• Power over Ethernet (PoE) desteği nasıl çalışır?
• PoE özelliği olan bir ağ kullanıyorsanız, shield Ethernet kablosu üzerinden güç alabilir. Bu sayede ek bir güç adaptörüne ihtiyaç duymaz.
• Ethernet Shield için ek bir güç kaynağı gerekir mi?
• PoE kullanılıyorsa ek bir güç kaynağına ihtiyaç duyulmaz. Ancak, standart kullanımda Arduino’nun harici adaptör veya USB bağlantısı ile beslenmesi önerilir.
• Ethernet Shield üzerindeki SD kart yuvası nasıl kullanılır?
• Arduino’nun SD kütüphanesi ile uyumludur ve dosya okuma/yazma işlemleri kolayca gerçekleştirilebilir.
• Ethernet Shield’in bağlantı hızı nedir?
• Shield, 10Mb/s ve 100Mb/s hızlarında ağ bağlantısı sunar.
• Ethernet Shield ile kablosuz bağlantı sağlanabilir mi?
• Hayır, bu shield sadece kablolu Ethernet bağlantısını destekler. Kablosuz bağlantı için Wi-Fi modülleri kullanılmalıdır.
• Ethernet Shield ile nasıl bir web sunucusu oluşturabilirim?
• Arduino’nun Ethernet kütüphanesi ile temel bir web sunucusu kodlayarak, tarayıcı üzerinden Arduino’ya erişebilirsiniz.
• Arduino Ethernet Shield nasıl programlanır?
• Arduino IDE’de yer alan Ethernet kütüphanesi kullanılarak ağ bağlantısı ve veri iletimi işlemleri programlanabilir.
• Ethernet Shield ile ağ üzerindeki diğer cihazlarla veri alışverişi yapılabilir mi?
• Evet, Ethernet Shield istemci veya sunucu olarak yapılandırılabilir ve ağ üzerindeki diğer cihazlarla veri iletişimi sağlayabilir.
