• Arduino Nano ile uyumlu olup, tüm pinleri standart shield yapısına sokar.
• Arduino Uno, Leonardo ve Mega ile beraber kullanılabilir.
• Sensör ve servo motorlar gibi çeşitli giriş çıkış birimlerini daha rahat kullanabilmeniz için pinler 3'lü hale getirilmiştir. Her pinin yanına toprak ve besleme pinleri yerleştirilmiştir.
• Reset pini kart üzerine çekilmiştir.
• 7-12V arası besleme gerilimi için adaptör girişi kart üzerinde yer almaktadır.
• Kart boyutları: 58x59mm

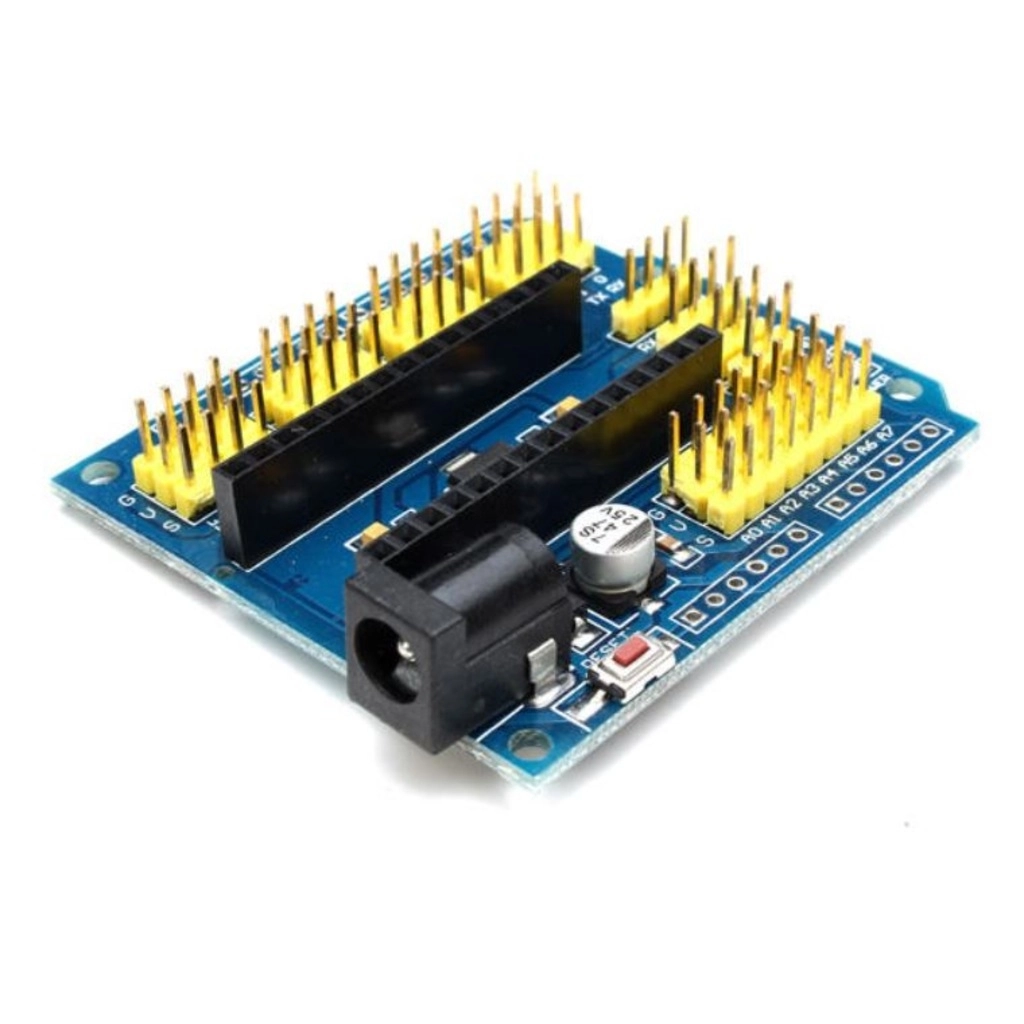

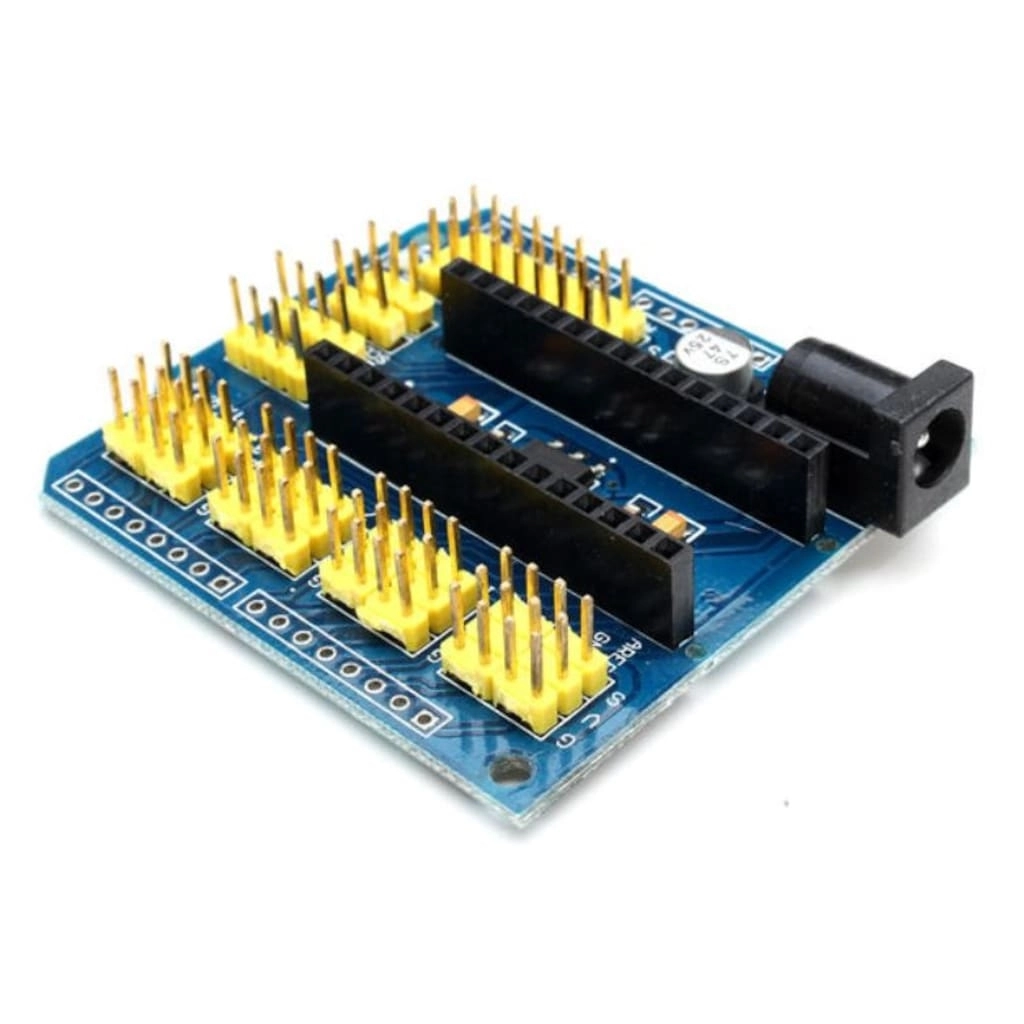

Arduino Nano I/O Sensör Shield - Proto Shield Nedir?

Arduino Nano I/O Sensör Shield - Proto Shield, özellikle Arduino Nano kullanıcıları için tasarlanmış bir genişleme kartıdır. Nano’nun tüm pinlerini standart shield yapısına çevirerek daha düzenli ve pratik bir kullanım sunar. Bu sayede çeşitli sensörler, giriş-çıkış modülleri ve servo motorlar gibi ek bileşenlerin kolayca bağlanmasını sağlar.

Bu shield, yalnızca Arduino Nano ile değil, aynı zamanda Arduino Uno, Leonardo ve Mega ile de uyumludur. Pinlerin uygun formata getirilmesi sayesinde, diğer Arduino kartlarıyla kullanım imkanı sunarak projelerin esnekliğini artırır.

Arduino Nano I/O Sensör Shield'in Teknik Özellikleri

Arduino Nano I/O Sensör Shield - Proto Shield, kullanıcı dostu bir tasarıma sahiptir ve geniş bir kullanım alanına hitap eder. Bu shield, Arduino’nun pinlerini daha rahat bir bağlantı yapısına getirerek, elektronik projelerin daha düzenli olmasını sağlar.

Boyutları: 58x59mm

Uyumluluk: Arduino Nano, Uno, Mega, Leonardo

Bağlantılar: Sensör ve giriş çıkış elemanları için üçlü pin formu (GND - 5V - Sinyal)

Güç Kaynağı: 7-12V adaptör girişi (2.1mm merkez pozitif)

Arduino Nano I/O Sensör Shield'in Kullanım Alanları

Arduino Nano I/O Sensör Shield - Proto Shield, elektronik projelerde geniş bir kullanım alanına sahiptir. Sensör bağlantılarını düzenlemek, servo motorları daha rahat bağlamak ve güç dağıtımını daha verimli hale getirmek için idealdir. Bu shield, özellikle robotik projeler, akıllı sistemler ve otomasyon uygulamaları için uygundur.

Projelerde kullanılan Arduino Nano’yu daha fonksiyonel hale getirerek, ek modüllerle daha hızlı entegrasyon sağlar. Ayrıca, Uno ve Mega ile de kullanılabilir olması, daha büyük sistemlere geçiş yaparken avantaj sunar.

Arduino Nano I/O Sensör Shield’in Avantajları

Arduino Nano I/O Sensör Shield, bağlantıları kolaylaştıran yapısıyla dikkat çeker. Standart Arduino pin yapısına uygun olarak tasarlanan bu shield, prototipleme sürecini hızlandırır. Pinlerin üçlü formda düzenlenmesi, bileşenlerin kolay ve hatasız bir şekilde bağlanmasına olanak tanır.

Arduino Uno ve diğer modellerle uyumluluk göstermesi, kartın çok yönlü kullanım imkanı sunmasını sağlar. Shield üzerindeki reset butonu ve adaptör girişi, güç yönetimini daha verimli hale getirerek kullanım kolaylığı sunar.

Arduino Nano I/O Sensör Shield’in Bağlantı Şeması

Arduino Nano I/O Sensör Shield bağlantıları oldukça basittir. Shield, doğrudan Arduino Nano üzerine takılarak kullanılabilir. Kart üzerindeki pinler, sensör ve modüllerin bağlantısını kolaylaştıracak şekilde konumlandırılmıştır.

Pinlerin yanına yerleştirilen GND ve 5V bağlantı noktaları sayesinde, çeşitli bileşenlerin güç bağlantıları rahatlıkla yapılabilir. Ayrıca, reset butonu ve adaptör girişi, modülün daha geniş projelerde kullanılmasını sağlar.

Arduino Nano I/O Sensör Shield’in Farklı Kartlarla Kullanımı

Arduino Nano I/O Sensör Shield, yalnızca Nano kartıyla sınırlı kalmayıp, Arduino Uno, Leonardo ve Mega gibi farklı kartlarla da uyumlu çalışır. Bu özelliği sayesinde, kullanıcılar projelerini büyütmek veya farklı Arduino modelleri ile geliştirmek istediklerinde shield’i kullanmaya devam edebilirler.

Bu shield, stackable header kullanılarak Arduino’nun diğer modelleriyle de uyumlu hale getirilebilir. Böylece farklı kartlar üzerinde de kolay entegrasyon sağlanarak projelerin kapsamı genişletilebilir.

Sıkça Sorulan Sorular

• Bu shield hangi Arduino modelleri ile uyumludur?
  Shield, Arduino Nano, Uno, Leonardo ve Mega modelleri ile uyumlu olarak çalışabilir.
• Shield’in boyutları nedir?
  Shield’in ölçüleri 58x59mm’dir ve standart Arduino projeleri için idealdir.
• Bu shield’e kaç adet sensör bağlanabilir?
  Shield’in pinleri üçlü yapıdadır, bu sayede birçok sensör ve giriş-çıkış birimi aynı anda bağlanabilir.
• Arduino Uno ve Mega ile nasıl kullanılır?
  Shield, stackable header kullanılarak Uno ve Mega modellerine uyumlu hale getirilebilir.
• Güç bağlantısı nasıl yapılır?
  7-12V arası DC adaptör girişi shield üzerinde mevcuttur ve kolaylıkla bağlantı yapılabilir.
• Hangi sensörler ile kullanılabilir?
  Analog ve dijital çıkış veren tüm sensörler bu shield ile kullanılabilir.
• Servo motorlar bağlanabilir mi?
  Evet, servo motorlar ve diğer motor türleri bu shield üzerinden kolayca bağlanabilir.
• Reset butonu nerede bulunur?
  Reset butonu kartın üzerinde yer almakta olup, Arduino’nun kolayca sıfırlanmasını sağlar.
• Shield ile güç dağıtımı nasıl yapılır?
  Kart üzerinde 5V, 3.3V ve GND bağlantıları çoğaltılmış olup, bileşenlerin güç ihtiyaçları rahatça karşılanabilir.
• Shield hangi projeler için uygundur?
  Robotik projeler, akıllı ev sistemleri, CNC makineleri ve otomasyon projelerinde kullanılabilir.
