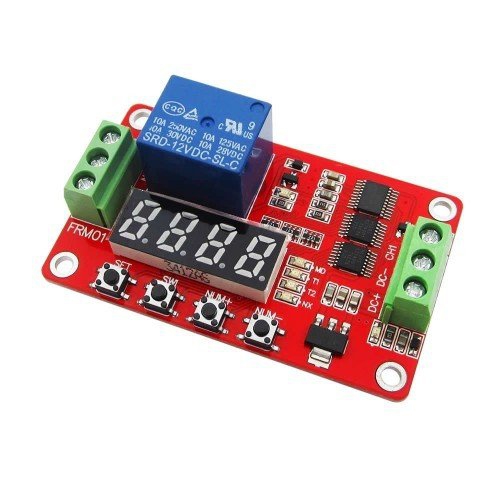

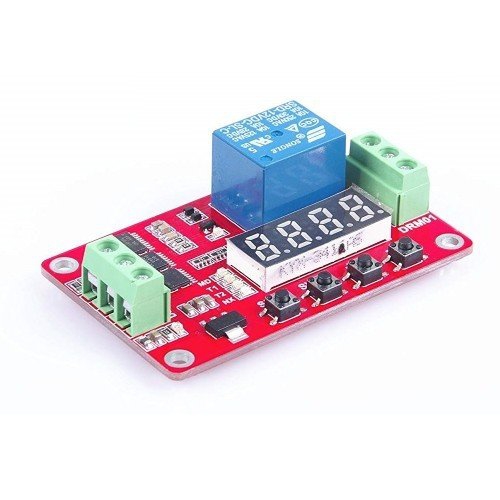

Arduino FRM01 12V Çok Fonksiyonlu Zaman Ayarlı Röle Modülü

Bu ürün zamana bağlı programlanabilir röle modülüdür. 20 değişik hazır programı bulunmaktadır. Akıllı ev, otomatik kontrol, kuluçka motoru kontrolü gibi çeşitli zamana bağlı elektronik kontrol uygulamalarında kullanılır.

Modül üzerinde 220V 10A AC veya 30V 10A DC yük sürebilen bir röle bulunmaktadır. Cihaz üzerinde 2 adet zaman ayar ( T1 - T2 ) menüsü bulunmaktadır. T1 ve T2 1-9999 saniye ile 270 saat arasında sürelere ayarlanabilirler. Cihaz beslemesinde 12V-24V adaptör kullanılabilir.

Ürün Kullanımı

Set tuşuna uzun süre basarsanız MD ledi ile beraber fonksiyon seçim ve programlama menüsüne girilir.

20 adet değişik fonksiyonu ± tuşları ile ekranın en sağ 2 hanesini ayarlayarak seçebilirsiniz. ± Tuşlarını kullanarak ekrandaki sayılar artırılır ve azaltılır. 01-20 arasında seçim yapabilirsiniz.

SWI ekranın 4 hanesi arasında geçişi sağlar.

Program numarası seçimini yaptıktan sonra Set tuşuna kısa basılırsa sırayla T1 T2 ve NX menülerine geçilir.

T1: Programlarda kullanılacak 1 numaralı zaman ayarıdır. 0-9999 sn arasında ayar yapabilirsiniz. Bazı programlar T1, bazı programlar T2 değerlerini kullanır. Bazı programlarda her 2 zaman ayarını kullanır. Her 2 zaman ayarının her programda etkisi olmayabilir.

T2: Programalrda kullanılacak 2 numaralı zaman ayarıdır. 0-9999 sn arasında ayar yapabilirsiniz. Bazı programlar T1, bazı programlar T2 değerlerini kullanır. Bazı programlarda her 2 zaman ayarını kullanır. Her 2 zaman ayarının her programda etkisi olmayabilir.

NX: Saniye olarak 9999 ayarının yetmediği durumlarda T1 ve T2 sürelerinin daha yüksek değerlere ayarlanması için kullanılır. Fabrika ayarı 0101 olarak set edilmiş olarak gelir. Daha yüksek sürelere ihtiyacınız yok ise bu menüde ayar yapmayınız. T1 ve T2 için çarpan olarak kullanılmaktadır. Nx menüsünün ilk 2 hanesi T1 için çarpan değeridir. Son 2 hanesi T2 için çarpan değeridir.

Örnek olarak T1= 3000 ise ve NX 0101 ise T1 çalışma süresi 3000x01= 3000 sn olur. NX menüsünden t1 ve t2 için 2 şer hane olarak bu süreleri çarparak artrılması sağlanır.

Örnek olarak T1= 1000 ve T2: 2000 iken ve NX 0501 ise; T1 çalışma süresi 1000x05= 5000 sn olur. T2= 2000x01= 2000 sn olarak hesaplanacaktır.

Bu şekilde NX çarpanları 99 99 olarak en yüksek değerlere set edilebilir. 99 çarpanı ile zamanlayıcı değeride 9999 ayarlanmış olduğu bir durumda 270 saate varan süreler set edilmiş olacaktır.

Set tuşuna uzun süre basarsanız programlama modundan çıkar ve ayarlara göre ürün çalışmaya başlar. Ayarladığınız ayarlar hafızaya alınır. Elektrik kesilmesi sonrasında ayarlar hafızadan okunarak ilgili program başlangıç değerleri ile çalıştırılmaya başlanır. Elektrik kesilmesi sırasındaki programın geldiği durum anlık olarak kayıt edilmez. Elektrik kesilmesinde daha önceden ayarladığınız programın, başlangıç değerleri ile en baştan başlayacağını bilmeniz önemlidir.

Röle yanında mavi renkte led bulunmaktadır. Bu led yanıyorsa röle anahtarı aktif demektir. Röle anahtarı açılması ve kapanması sırasında tık sesi duyulur. Mavi led yanıp söndüğü halde röleden ses duyamıyorsanız ürünü 12V ile beslemiyorsunuz demektir. 5V ile cihaz çalışır ama röle açma kapama işlemi ancak 9-10V luk beslemelerden sonra gerçekleşmeye başlar.

Ürün çalışması sırasında enerji harcamasını düşürmek için 4 haneli gösterge ekranının enerjisini keser. Bu ürünün çalışmadığı anlamına gelmez. Süreler arka planda çalışmaya devam etmektedir. Sadece enerji tasarrufu için ekran kapatılmıştır. Set tuşuna kısa basılması sonrasında hemen ekran açılır ve programın durumu gözlemlenebilir.

Fonksiyon 6: ( Sonsuz Döngü Zamanlama Modu 2) ( Kuluçka kullanımında kullanılan motor döndürmesi için gereken program)

T1 süresi kadar röle çıkışı aktif olur. T1 süresi bitince röle çıkışı kapanır. T2 süresi kadar beklemede kalır. T2 süresi bitince tekrar program başa döner ve T1 süresi kadar röle çıkışı aktif olur. Bu döngü sürekli devam eder. Güç kesilip yeniden enerji gelirse program başlangıç değerleri ile devam eder.

İleriki zamanlarda diğer fonksiyonların açıklamalarını ihtiyaçlara göre ekleyebiliriz. Alt kısma bir takım türkçe açıklamalar ekliyoruz. Ancak alıntı olan bu açıklamaların doğruluğunu araştırmadık. Türkçeye çevrilmesinde hata olup olmadığını da incelemedik.

Arduino FRM01 12V Röle Modülü ile Zamanlama Kontrolü

Arduino FRM01 12V Çok Fonksiyonlu Zaman Ayarlı Röle Modülü, otomasyon projelerinde zamanlama ihtiyaçlarını karşılamak için tasarlanmış son derece işlevsel bir elektronik bileşendir. Bu modül, kullanıcıya farklı zamanlama senaryoları tanımlama imkânı sunarak projelerde esneklik sağlar. Zaman ayarlı röle yapısı sayesinde, belirli sürelerde elektriksel devreleri açıp kapatmak mümkün olur. Bu durum özellikle röle kontrollü sistemlerde hassas bir kontrol gerektiğinde önemli avantajlar sağlar. Kullanıcılar bu modülü farklı elektronik projelerinde, özellikle de periyodik çalışan sistemlerde rahatlıkla entegre edebilir.

Geniş Zamanlama Modlarıyla Yüksek Esneklik

Arduino FRM01 12V modül, birçok farklı zamanlama modunu destekler. Bu modlar arasında gecikmeli başlatma, sürekli çalışma, periyodik çalıştırma gibi işlevler yer alır. Bu sayede farklı senaryolara uygun bir zamanlama yapmak oldukça kolaydır. Programlanabilir röle yapısıyla kullanıcının ihtiyaçlarına göre yapılandırılabilir. Projeye göre modül üzerinden yapılan küçük ayarlarla devre davranışı tamamen değiştirilebilir. Bu çok yönlülük, modülü sadece amatör elektronik projelerde değil, aynı zamanda endüstriyel uygulamalarda da vazgeçilmez hale getirir. Özellikle sınırlı zamanlarda çalışan cihazların kontrolünde bu modül sıklıkla tercih edilmektedir.

Kompakt Tasarım ve Kolay Montaj

Kompakt yapısı ile dikkat çeken bu modül, küçük devre kartlarına rahatlıkla entegre edilebilir. Standart vida bağlantı delikleri sayesinde hem breadboard ortamında hem de kalıcı projelerde kullanılabilir. Kullanıcı dostu terminal blokları sayesinde bağlantıların yapılması oldukça kolaydır ve lehimleme gerektirmez. Bu özellik özellikle yeni başlayanlar için büyük avantaj sağlar. Aynı zamanda sağlam PCB yapısı sayesinde uzun süreli kullanımlarda kararlılığını korur. Her bileşenin dikkatle konumlandırıldığı bu kart tasarımı, montaj sırasında kullanıcıya zaman kazandırır.

Dijital Ekran ile Kullanıcı Etkileşimi

Modül üzerindeki dijital ekran, kullanıcıya zamanlama ayarları hakkında anlık bilgi sunar. Ekran sayesinde belirlenen zaman dilimleri, mod geçişleri ve diğer ayarların takibi oldukça kolay hale gelir. Bu sayede projeyi test etmeden önce doğru zamanlamanın seçildiğinden emin olunabilir. Kullanıcı etkileşimini artıran bu ekran yapısı, özellikle dinamik sistemlerde büyük kolaylık sağlar. Aynı zamanda ekran üzerinden butonlarla mod değişimi yapılabilir ve kullanıcı tarafından özel zamanlar girilebilir. Görsel doğrulama sayesinde hata oranı önemli ölçüde azalır.

Güvenli ve Dayanıklı Röle Yapısı

FRM01 12V modülü içinde kullanılan röleler, yüksek kaliteli yapıları sayesinde uzun ömürlüdür. 10A'e kadar akım taşıma kapasitesine sahiptir, bu da birçok elektrikli cihazın kontrolünü mümkün kılar. Elektriksel yalıtım ve devre güvenliği açısından oldukça başarılı bir yapıya sahip olan modül, kısa devre ve aşırı akım risklerine karşı koruma sağlar. Röle kontaklarının kaliteli olması sayesinde açma-kapama sayısı uzun vadede bozulmadan devam eder. Bu yapı, güvenlik önlemleri gerektiren sistemlerde büyük bir avantaj sunar.

Arduino ve Diğer Mikrodenetleyicilerle Uyum

Arduino uyumlu olarak tasarlanan bu modül, UNO, Mega, Nano gibi birçok Arduino kartı ile sorunsuz çalışır. Aynı zamanda ESP8266, STM32 gibi diğer mikrodenetleyici platformlarında da rahatlıkla kullanılabilir. Giriş voltajı 12V olan modül, hem ev hem de endüstriyel projelerde kullanım için idealdir. Basit dijital çıkış sinyaliyle tetiklenebildiği için programlama bilgisi az olan kullanıcılar tarafından bile rahatça entegre edilebilir. Bu yönüyle eğitim kurumlarında ve atölye çalışmalarında sıkça tercih edilmektedir.
