USB Kablo Dahil Değildir.

Teknik Özellikler

• Mikrodenetleyici :ATmega32u4
• Çalışma Voltajı: 5V
• Giriş Voltajı (önerilen): 7-12V
• Giriş Voltajı (limit) : 6-20V
• Dijital I/O Pinleri : 20 (7 tanesi PWM çıkışı, 12 tanesi analog giriş)
• Analog Giriş Pinleri : 12
• Her I/O için Akım : 40 mA
• 3.3V Çıkış için Akım : 50 mA
• Flash Hafıza : 32 KB (ATmega32u4) 4 KB kadarı bootloader tarafından kullanılmaktadır
• SRAM : 2.5 KB (ATmega32u4)
• EEPROM : 1 KB (ATmega32u4)
• Çalışma Frekansı : 16 MHz
• Uzunluk: 68.6 mm
• Genişlik: 53.4 mm
• Ağırlık: 20 g



Arduino Leonardo Pinout

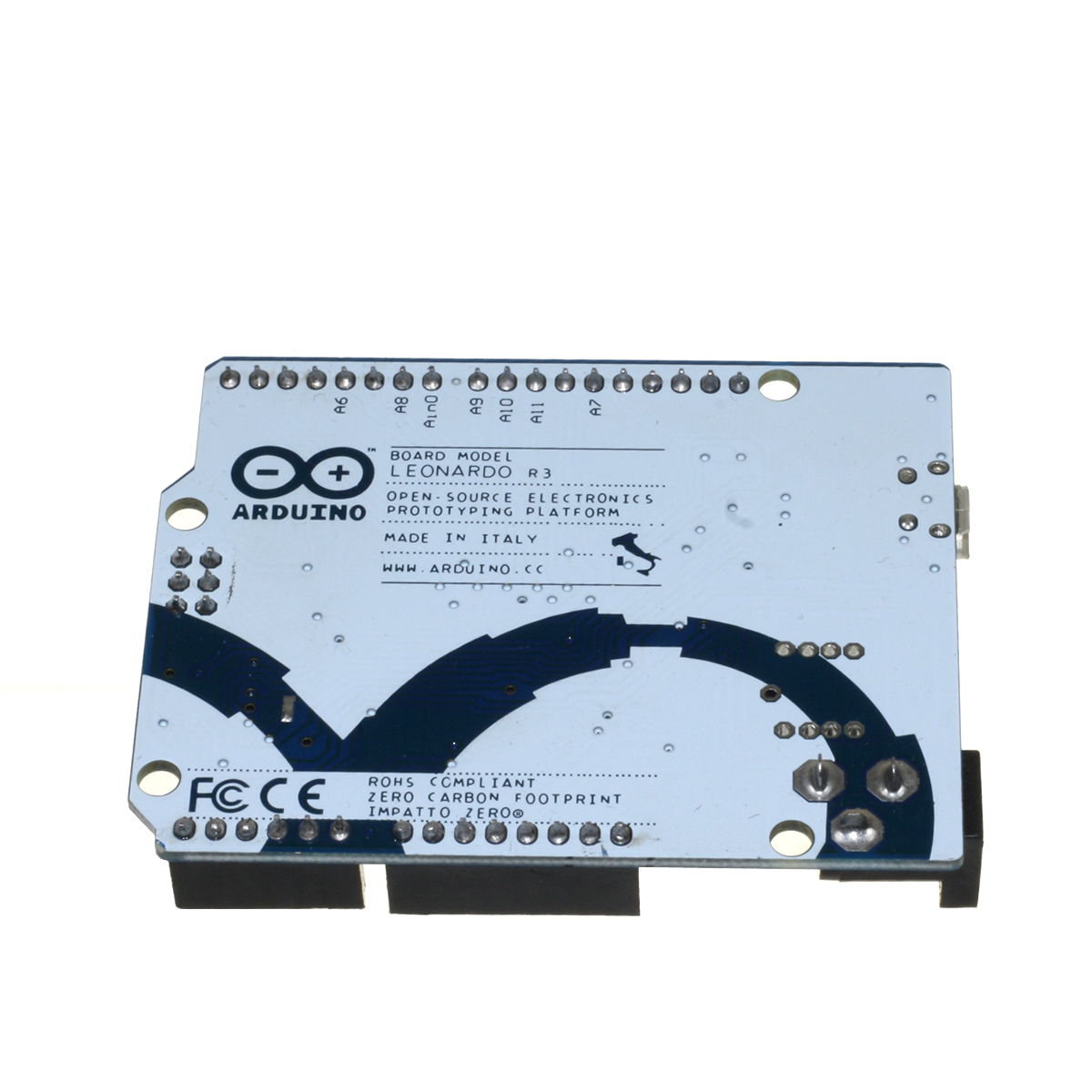

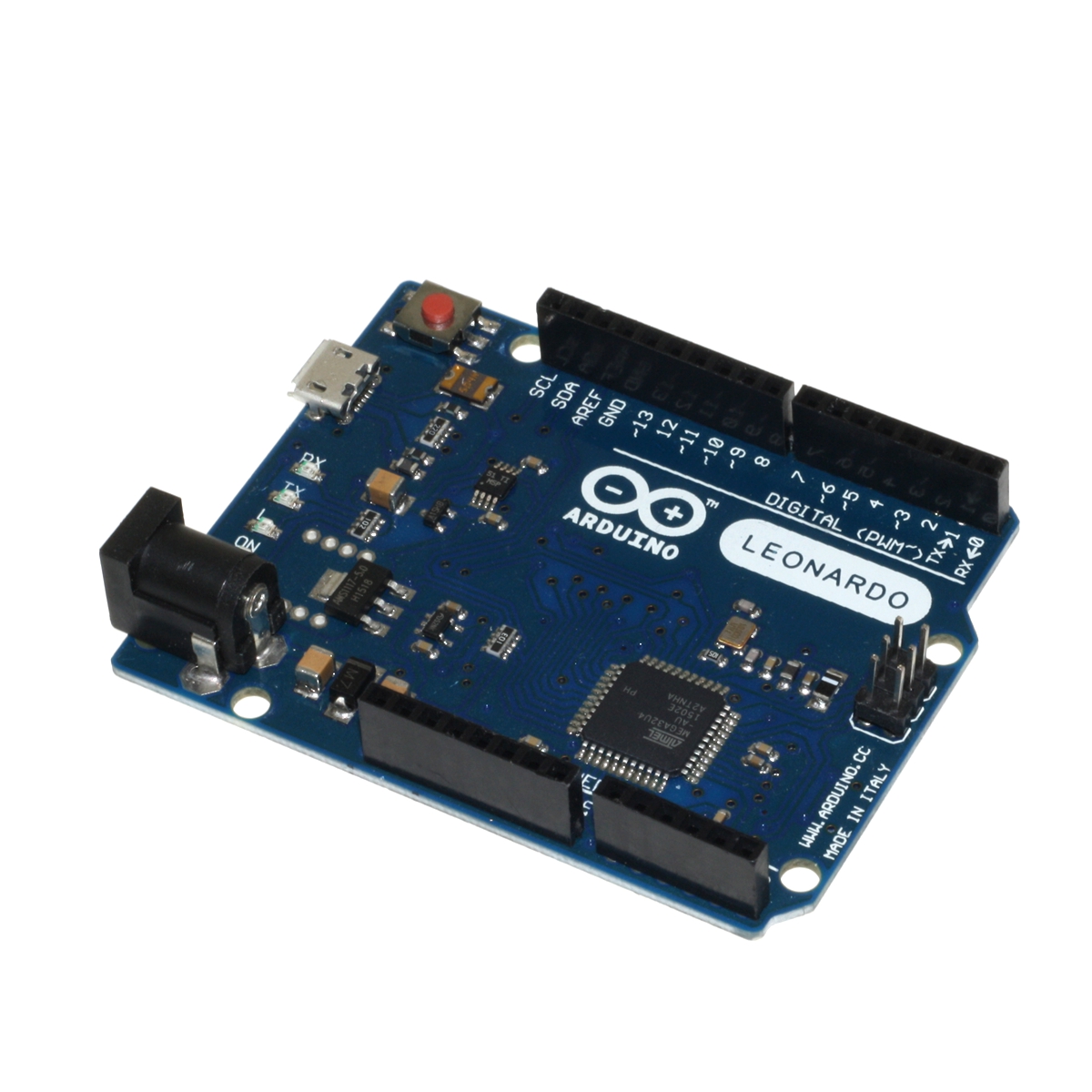

Arduino Leonardo R3 Klon

Arduino Leonardo Nedir?

Arduino Leonardo, ATmega32u4 mikrodenetleyicisi ile çalışan, USB desteği sayesinde doğrudan bilgisayara bağlanabilen bir geliştirme kartıdır. Önceki Arduino modellerinden farklı olarak, ek bir USB-Seri dönüştürücüye ihtiyaç duymadan HID (Human Interface Device) desteği sunar. Bu özellik sayesinde, bilgisayara doğrudan klavye veya fare olarak tanıtılabilir.

20 dijital giriş/çıkış pini bulunur ve bunlardan 7 tanesi PWM çıkışı, 12 tanesi ise analog giriş olarak kullanılabilir. Kart üzerinde bir mikro USB bağlantısı, güç girişi, ICSP başlığı ve sıfırlama düğmesi bulunmaktadır. Arduino Leonardo, bilgisayar ile seri haberleşme yaparken aynı zamanda HID cihazı gibi çalışabilme avantajına sahiptir.

Arduino Leonardo’nun Teknik Özellikleri

Leonardo, 5V çalışma gerilimi ile çalışır ve harici güç kaynağı olarak 7-12V aralığında bir adaptör veya batarya kullanılabilir. ATmega32u4 mikrodenetleyicisi, 16 MHz hızında çalışır ve 32 KB flash belleğe sahiptir. EEPROM kapasitesi 1 KB olup, küçük boyutlu verilerin kalıcı olarak saklanmasını sağlar.

12 adet analog giriş pini sayesinde, sensörlerden daha fazla veri toplayabilir. Dijital giriş/çıkış pinleri maksimum 40mA akım sağlayabilirken, 3.3V çıkıştan en fazla 50mA akım alınabilir. Bu teknik özellikleriyle Leonardo, birçok proje için ideal bir geliştirme platformu sunar.

Arduino Leonardo’nun USB HID Desteği

Leonardo’nun en büyük avantajlarından biri, USB HID desteği sunmasıdır. Bu sayede, bilgisayara bağlandığında klavye veya fare gibi davranabilir. Bu özellik, otomasyon sistemleri, oyun kontrolcüleri, güvenlik projeleri ve veri giriş uygulamaları gibi birçok alanda büyük kolaylık sağlar.

Oyun kontrolcüsü olarak kullanıldığında, tuşlara basıldığında belirli komutlar gönderilebilir. Güvenlik sistemlerinde, RFID veya biyometrik sensörlerle entegre edilerek bilgisayarda belirli işlemleri tetikleyebilir. Endüstriyel otomasyon sistemlerinde, manuel veri girişi yerine otomatik süreçler oluşturmak için kullanılabilir.

Arduino Leonardo ve Arduino Uno Karşılaştırması

Arduino Leonardo ile Uno arasında bazı önemli farklar bulunmaktadır. Uno'da USB-Seri dönüştürücü olarak ek bir çip bulunurken, Leonardo doğrudan ATmega32u4 mikrodenetleyicisini kullanarak USB haberleşmesini gerçekleştirir. Bu, maliyet ve kart boyutu açısından avantaj sağlar.

Uno’da yalnızca 6 adet analog giriş bulunurken, Leonardo 12 analog giriş sunar. Bunun yanı sıra, Leonardo'da USB HID desteği bulunurken, Uno'da bu özellik yer almaz. Ancak, Uno’nun RX/TX pinleri harici bir seri dönüştürücü olmadan doğrudan kullanılabilirken, Leonardo’da bu işlem biraz daha farklıdır.

Arduino Leonardo’nun Kullanım Alanları

Leonardo, geniş bir kullanım yelpazesi sunarak birçok farklı proje için uygundur. Sensör tabanlı projelerden endüstriyel otomasyon sistemlerine kadar pek çok alanda kullanılabilir. Dijital ve analog giriş/çıkış pinleri sayesinde farklı bileşenler ile haberleşme sağlayabilir ve projeleri daha işlevsel hale getirebilir.

Güvenlik sistemlerinde, RFID veya biyometrik sensörler ile entegre edilerek bilgisayarda belirli işlemleri tetikleyebilir. Akıllı ev sistemlerinde, ışık, fan veya diğer ev cihazlarının kontrol edilmesini sağlayabilir. Endüstriyel otomasyon sistemlerinde, manuel veri girişini ortadan kaldırarak daha verimli süreçler oluşturabilir. Oyun ve eğlence uygulamalarında, USB bağlantısı sayesinde bilgisayara joystick veya özel bir oyun kontrolcüsü olarak bağlanabilir.

Sık Sorulan Sorular

• Arduino Leonardo'nun en büyük farkı nedir?
• Leonardo, ATmega32u4 mikrodenetleyicisini kullanarak yerleşik USB iletişimi sağlar. Bu sayede ek bir USB-Seri dönüştürücüye gerek duymaz ve klavye, fare gibi HID cihazları olarak çalışabilir.
• Arduino Leonardo hangi projeler için uygundur?
• Leonardo, USB bağlantısı gerektiren projeler, klavye/mouse simülasyonu, oyun kontrolcüsü, güvenlik sistemleri ve veri giriş otomasyonu gibi projeler için uygundur.
• Arduino Leonardo ile hangi güç kaynakları kullanılabilir?
• Leonardo, 5V USB bağlantısıyla veya harici bir güç kaynağı ile (7-12V) çalıştırılabilir. Maksimum giriş voltajı 20V'dir, ancak 12V üzeri voltajlar regülatörün ısınmasına neden olabilir.
• Leonardo hangi Arduino kütüphanelerini destekler?
• Leonardo, Uno ve diğer Arduino kartlarında olduğu gibi tüm temel kütüphaneleri destekler. Ek olarak, Keyboard ve Mouse kütüphanelerini kullanarak HID cihazı olarak programlanabilir.
• Leonardo'da kullanılan mikrodenetleyici nedir?
• Arduino Leonardo, ATmega32u4 mikrodenetleyicisini kullanır. Bu mikrodenetleyici, USB iletişimi için dahili desteğe sahiptir.
• Leonardo ile Uno arasındaki temel farklar nelerdir?
• Leonardo, yerleşik USB desteğine sahip olduğu için HID cihazı olarak kullanılabilir. Ayrıca, 12 analog giriş pini sunarken, Uno yalnızca 6 analog giriş pinine sahiptir.
• Leonardo hangi programlama dili ile yazılır?
• Leonardo, Arduino IDE ile C++ tabanlı Arduino dilinde programlanır.
• Leonardo HID cihaz olarak nasıl çalışır?
• Leonardo, Keyboard ve Mouse kütüphaneleri sayesinde klavye veya fare olarak davranabilir. Bu sayede bilgisayara tuş komutları veya fare hareketleri gönderebilir.
• Leonardo üzerinde kaç adet PWM çıkışı bulunur?
• Leonardo, 7 adet PWM çıkışı sunar. Bunlar, 3, 5, 6, 9, 10, 11 ve 13 numaralı dijital pinlerdir.
• Arduino Leonardo'da USB-Seri dönüştürücü bulunuyor mu?
• Hayır, Leonardo’da harici bir USB-Seri dönüştürücü bulunmaz. USB bağlantısı doğrudan ATmega32u4 mikrodenetleyicisi tarafından sağlanır.
