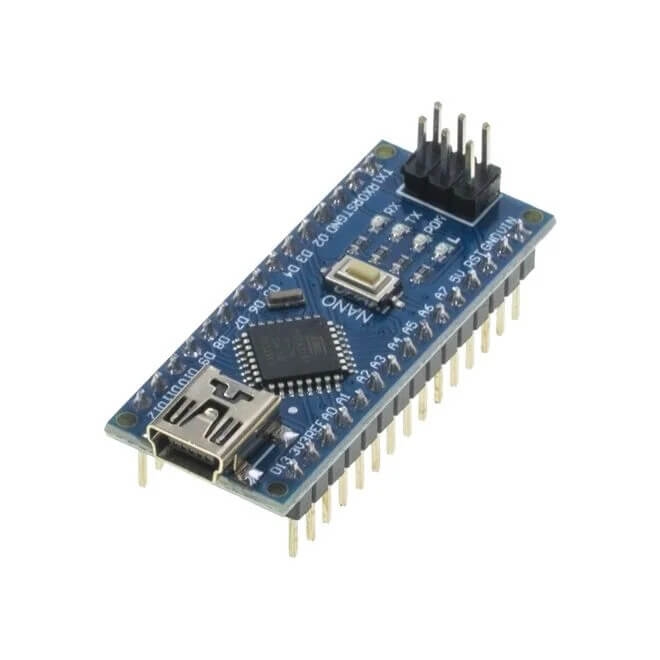

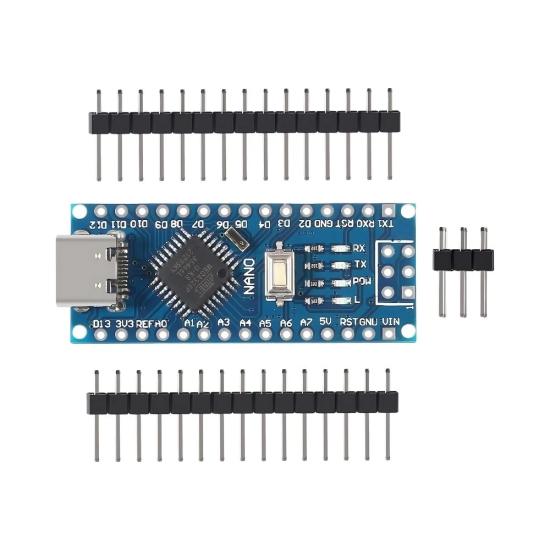

Arduino Nano CH340 Chip (USB Kablo Dahil)

Arduino Nedir?

Teknik Özellikler

• Dijital G / Ç: 14 adet pin deliği (6 PWM Destekli)
• Analog G / Ç: 8 adet pin deliği
• DC Akım G/Ç Pinleri: 40mA
• Giriş Voltajı: DC 7V ~ 12V (Tavsiye)
• Girişi Voltajı: 6V-20V (Sınırları)
• Çalışma Voltajı (Lojik): 5V
• Atmel Atmega328 mikroişlemci denetleyici
• Flash Hafıza: 32KB
• SRAM: 2KB (ATmega328)
• EEPROM: 1KB (ATmega328)
• Çalışma Frekansı: 16MHz

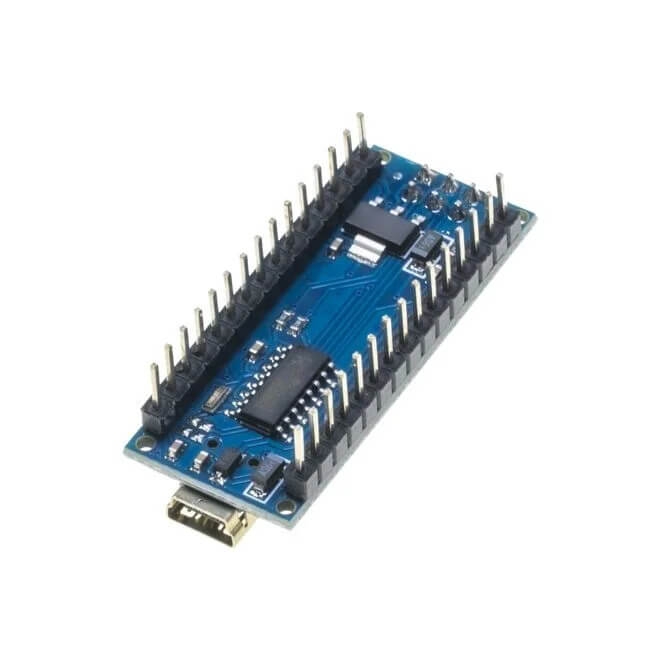

Arduino Nano CH340 Chip Klon (USB Kablo Dahil)

Arduino Nano CH340 Nedir?

Arduino Nano CH340, küçük boyutlu ancak güçlü bir mikrodenetleyici kartıdır. Uno ile benzer özelliklere sahip olsa da boyut olarak daha küçüktür ve USB bağlantısı için CH340 USB-Seri dönüştürücü entegresi kullanmaktadır. CH340 çipi, klasik FTDI çiplerine göre daha uygun maliyetli bir alternatiftir ve Arduino projelerinde yaygın olarak tercih edilir.

Arduino Nano, ATmega328P mikrodenetleyicisini kullanarak 14 dijital giriş/çıkış pini, 8 analog giriş pini ve 6 PWM çıkışı ile esnek bir kullanım sunar. Küçük form faktörü sayesinde kompakt projeler için idealdir ve breadboard üzerine doğrudan bağlanarak kolay kullanım sağlar. CH340 çipi kullanıldığı için Windows 7 ve Mac OS X işletim sistemlerinde sürücü yüklenmesi gerekebilir.

Arduino Nano CH340 Teknik Özellikleri

Bu kart, ATmega328P mikrodenetleyicisi ile çalışır ve 16MHz saat hızına sahiptir. 5V çalışma voltajına sahip olan Nano, harici güç kaynağı olarak 7-12V aralığında bir giriş alabilir. Maksimum sınır olarak 6V-20V giriş desteklenebilir ancak uzun süreli kullanımlarda yüksek voltaj önerilmez.

Toplamda 14 adet dijital giriş/çıkış pini bulunur ve bunlardan 6 tanesi PWM çıkışı olarak kullanılabilir. 8 adet analog giriş pini ile sensör verilerini işleyebilir. 32KB flash belleğe sahip olup, bunun 2KB’si bootloader tarafından kullanılmaktadır. 2KB SRAM ve 1KB EEPROM kapasitesi ile verilerin geçici ve kalıcı olarak saklanmasını destekler.

CH340 Çipi ile USB Bağlantısı

Arduino Nano’nun orijinal versiyonunda FTDI USB-Seri dönüştürücü çipi bulunurken, bu modelde CH340 çipi kullanılmaktadır. CH340, FTDI’ye göre daha uygun maliyetli olup benzer işlevselliği sunar. Ancak, bazı işletim sistemlerinde sürücü yüklenmesi gerekebilir.

Linux ve Windows 8 ve üstü işletim sistemlerinde ekstra sürücü gerektirmezken, Windows 7 ve Mac OS X kullanıcılarının CH340 sürücüsünü yüklemeleri gerekmektedir. Kurulum tamamlandıktan sonra, Arduino Nano, Arduino IDE üzerinden tanınır ve programlama işlemleri gerçekleştirilir.

Arduino Nano’nun Kullanım Alanları

Arduino Nano, boyutunun küçük olması ve geniş giriş/çıkış kapasitesi sunması nedeniyle birçok projede kullanılabilir. Gömülü sistemler, sensör tabanlı projeler, IoT uygulamaları ve robotik projeler için mükemmel bir seçimdir.

Otomasyon sistemlerinde, çeşitli sensörler ile birlikte kullanılarak akıllı ev uygulamalarına entegre edilebilir. Mini robot projelerinde, motor sürücülerle birlikte kullanılarak robotik kontrol sağlanabilir. Bluetooth veya WiFi modülleri ile haberleşme sağlanarak IoT tabanlı uygulamalar geliştirilebilir.

Arduino Nano ile Uno Arasındaki Farklar

Arduino Nano ve Uno arasındaki temel fark, Nano’nun daha küçük bir form faktörüne sahip olmasıdır. Uno, USB bağlantısı için standart bir USB-B portu kullanırken, Nano mikro USB veya Mini USB bağlantısı ile çalışır.

Uno, daha fazla genişleme kartı (shield) desteğine sahipken, Nano doğrudan breadboard üzerine yerleştirilebilir. Nano’nun gücü doğrudan VIN pini üzerinden sağlanabilir ve harici bir güç kaynağı kullanılabilir. Ancak, Uno’nun aksine güç jack bağlantısı bulunmamaktadır.

Sık Sorulan Sorular

• Arduino Nano CH340 nedir ve nasıl çalışır?
• Arduino Nano CH340, küçük boyutlu bir mikrodenetleyici kartıdır ve CH340 çipi sayesinde USB bağlantısı sağlar. ATmega328P işlemcisi ile çalışır ve Arduino IDE üzerinden programlanabilir.
• Arduino Nano CH340, Windows 7 ve Mac OS X’te çalışır mı?
• Evet, ancak CH340 çipi Windows 7 ve Mac OS X'te doğrudan tanınmayabilir. Bu yüzden CH340 sürücüsünü yüklemek gereklidir.
• Arduino Nano hangi güç kaynakları ile çalışır?
• Arduino Nano, USB bağlantısı veya harici bir güç kaynağı (7-12V arası) ile çalıştırılabilir. VIN pini üzerinden harici güç verilebilir.
• Arduino Nano, Uno ile aynı projelerde kullanılabilir mi?
• Evet, Uno ile aynı mikrodenetleyiciyi kullandığı için Uno projeleri Nano üzerinde çalıştırılabilir.
• CH340 çipi neden kullanılıyor?
• CH340 çipi, FTDI gibi daha pahalı USB-Seri dönüştürücülere ekonomik bir alternatif sunar ve Arduino Nano’nun uygun maliyetli olmasını sağlar.
• Arduino Nano’nun dijital ve analog giriş sayısı kaçtır?
• 14 adet dijital giriş/çıkış pini ve 8 adet analog giriş pini bulunmaktadır.
• Arduino Nano ile IoT projeleri geliştirilebilir mi?
• Evet, WiFi ve Bluetooth modülleri ile haberleşerek IoT projeleri için kullanılabilir.
• Arduino Nano’nun PWM çıkış sayısı kaçtır?
• 6 adet PWM çıkışı bulunmaktadır.
• Arduino Nano doğrudan breadboard üzerinde kullanılabilir mi?
• Evet, küçük yapısı sayesinde doğrudan breadboard üzerine takılarak kullanılabilir.

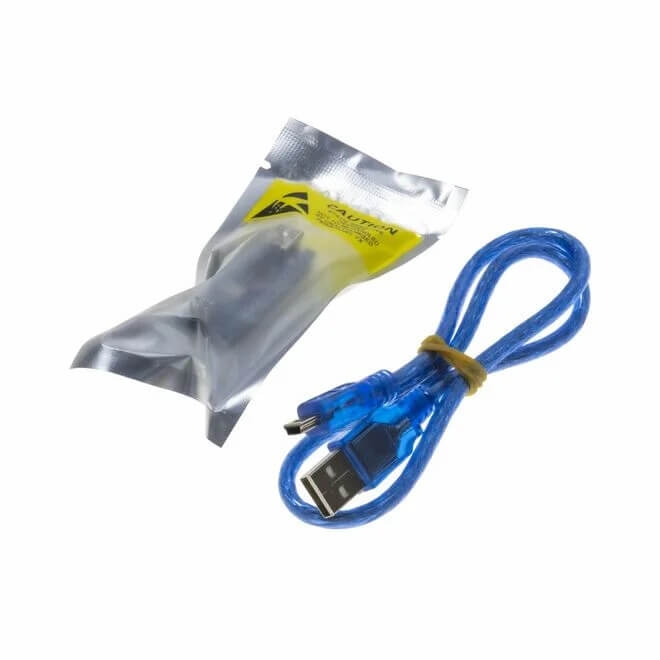

• Arduino Nano programlamak için hangi kablo gereklidir?
• Bu modelde genellikle Mini USB veya Mikro USB kablo kullanılır. USB kablo, bilgisayara bağlanarak programlama yapılmasını sağlar.
