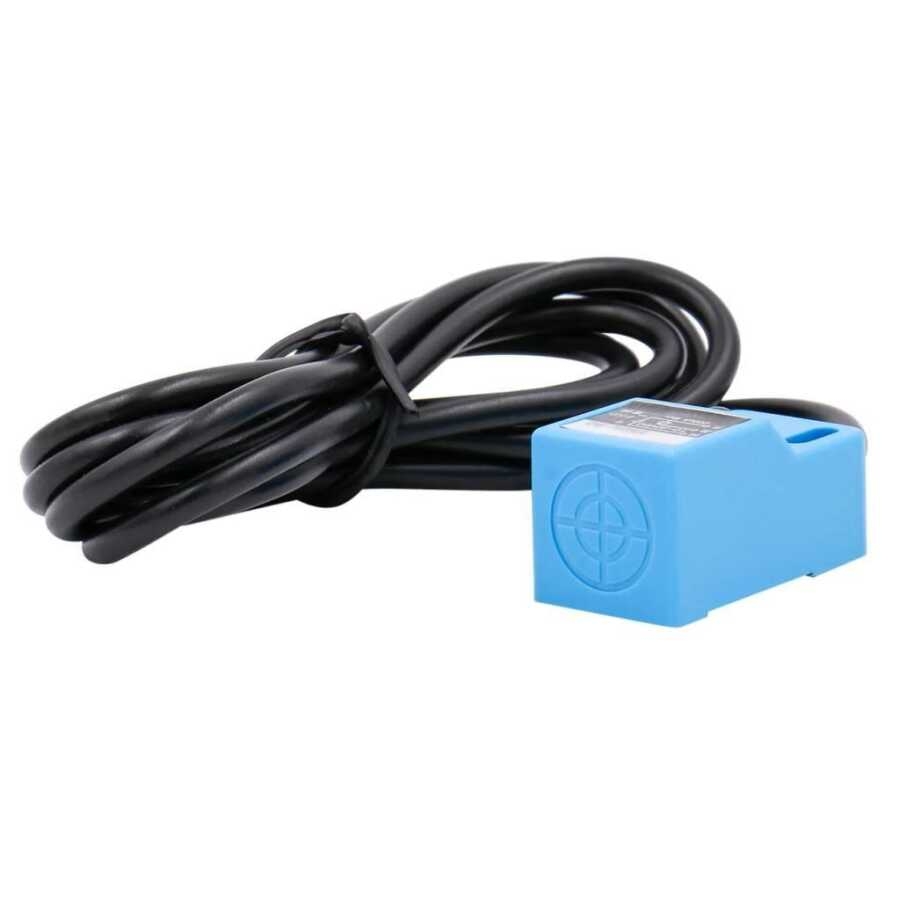

SN04-P 10-30V 5mm PNP NO Endüktif Mesafe Sensörü

• Sensör Çıkışı NPN mi yoksa PNP mi
• Sensör Kontağı NO mu yoksa NC mi
• Sensörün boyutu
• Sensörün algılama mesafesi

NPN ve PNP Sensör Farkları Nelerdir

NO ve NC Kontak Farkları Nelerdir

Teknik Özellikler:

• Besleme Voltajı: 10-30V
• Algılama Mesafesi: 5mm ±10%
• Çıkış Akımı: 200mA
• Çıkış Türü: PNP
• Kontak Yapısı: NO

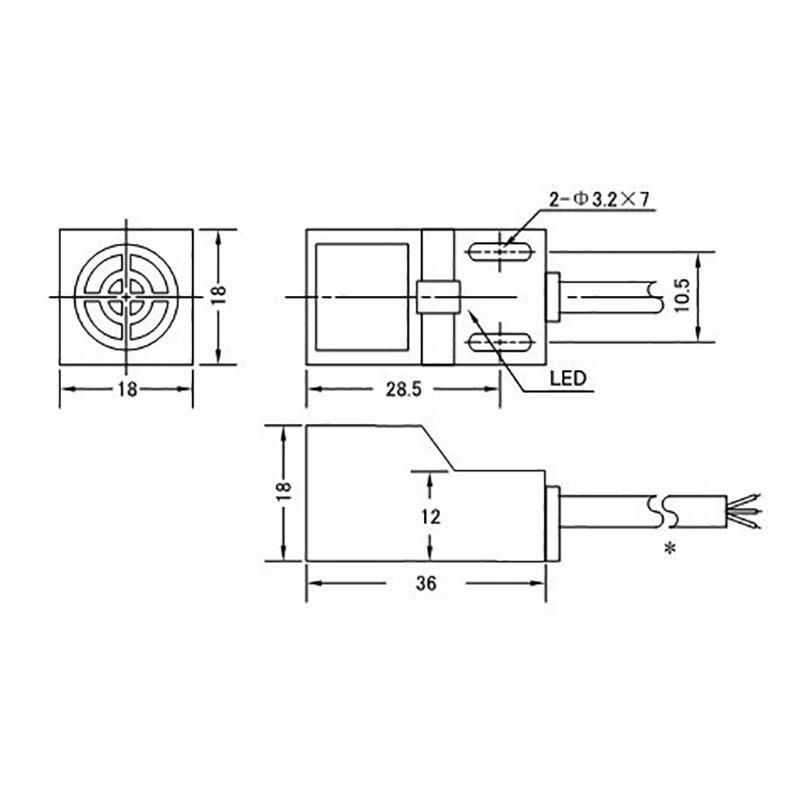

• Sensör Boyutu: 36x18x18mm
• Kablo Uzunluğu: 1.2m

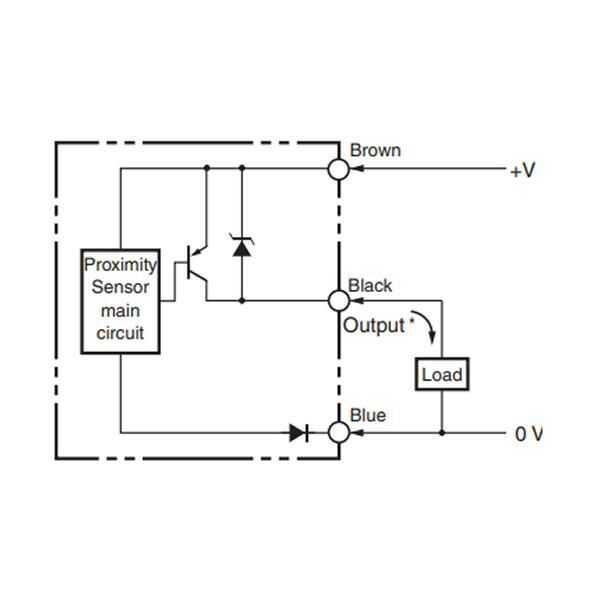

Kablo Bağlantıları:

• Kahverengi: Besleme +
• Mavi: GND
• Siyah: Data

SN04-P 10-30V 5mm PNP NO Endüktif Mesafe Sensörü Nedir?

SN04-P 10-30V 5mm PNP NO Endüktif Mesafe Sensörü, kendisine yaklaşan metal cisimleri algılayan ve bu algılama sonucunda çıkış sinyali üreten bir cihazdır. Endüstriyel otomasyon ve elektronik projelerde sıklıkla kullanılan bu sensör, metal nesnelerin varlığını tespit ederek birçok uygulamada güvenilir sonuçlar sağlar. Sensörün çalışma prensibi, etrafında oluşturduğu manyetik alan ile ilgilidir. Bu alan içerisine giren metal nesne algılanır ve sensör uygun bir sinyal üretir. Böylece cihazlar veya sistemler bu sinyal ile harekete geçebilir.

Endüktif Sensörlerin Çalışma Prensibi

Endüktif sensörler, elektromanyetik indüksiyon prensibiyle çalışır. Bu prensip, sensörün çevresinde bir manyetik alan oluşturarak çalışmasını sağlar. Metal bir nesne bu manyetik alanın içine girdiğinde, manyetik alan değişikliği algılanır ve bu değişikliğe bağlı olarak sensör bir sinyal üretir. Bu işlem hızlı ve güvenilir bir şekilde gerçekleşir. SN04-P sensörü, 5 mm algılama mesafesiyle kısa mesafelerde etkili bir çözüm sunar. Elektriksel sinyalin hızlı bir şekilde üretilmesi sayesinde endüstriyel uygulamalarda geniş bir kullanım alanı bulur.

PNP ve NO Çıkış Yapısının Avantajları

SN04-P 10-30V 5mm PNP NO Endüktif Mesafe Sensörü, PNP ve NO çıkış yapısına sahiptir. PNP sensörler, sinyal uçlarından pozitif çıkış verir. NO (normalde açık) kontak yapısı, sensörün normalde sinyal üretmediği, ancak metal nesne algılandığında sinyal üretmeye başladığı anlamına gelir. Bu yapı, enerji tasarrufu ve hassasiyet gerektiren uygulamalar için idealdir. Özellikle metal nesnelerin tespit edilmesi gereken hızlı hareketli ortamlarda yüksek performans sunar.

Endüktif Sensörlerin Kullanım Alanları

SN04-P, geniş bir kullanım alanına sahiptir. Otomasyon projelerinde, konveyör bant sistemlerinde, üretim hatlarında ve elektronik projelerde yaygın olarak kullanılır. Metal nesnelerin algılanması gereken birçok farklı ortamda yüksek performans gösterir. Özellikle, kısa mesafelerde hassas algılama ihtiyacı duyulan uygulamalarda sıklıkla tercih edilir. Metal algılama özelliği, sensörün sanayi ve otomasyon sektörlerinde tercih edilmesini sağlamaktadır.

NPN ve PNP Sensörlerin Farkları

NPN sensörler, sinyal uçlarından negatif çıkış verirken, PNP sensörler pozitif çıkış sağlar. SN04-P, PNP çıkış türüne sahip olduğu için pozitif çıkış gerektiren projeler için uygundur. Sensör seçimi sırasında bu tür farkların bilinmesi, doğru ürünün tercih edilmesini sağlar. Ayrıca, NO (normalde açık) ve NC (normalde kapalı) kontak türlerinin farklarını anlamak da önemlidir. NO kontaklar metal algıladığında veri çıkışı üretirken, NC kontaklar metal algılandığında veri akışını keser.

Kablo Bağlantıları ve Kurulum

SN04-P sensörünün kablo bağlantıları oldukça basittir ve hızlı bir kurulum imkanı sunar. Kahverengi kablo besleme (+), mavi kablo toprak (GND) ve siyah kablo veri çıkışı içindir. Bu bağlantı şeması, kullanıcıların sensörü kolayca kurmasına yardımcı olur. Kompakt boyutları sayesinde, dar alanlarda dahi rahatlıkla monte edilebilir.

Sık Sorulan Sorular

• SN04-P’nin algılama mesafesi nedir?

  Sensör, 5 mm ±10% algılama mesafesi sunar. Bu mesafe, kısa mesafeli algılama işlemleri için idealdir.

• Hangi projelerde kullanılabilir?

  SN04-P, otomasyon sistemleri, konveyör bant projeleri, üretim hatları ve çeşitli elektronik projelerde kullanılabilir.

• PNP ve NO çıkış yapısı ne anlama gelir?

  PNP sensörler pozitif çıkış verir. NO çıkış yapısı ise metal nesne algılandığında sinyal üretmeye başlar.

• Sensör bağlantıları nasıl yapılır?

  Kahverengi kablo (+) besleme, mavi kablo (GND), siyah kablo ise veri çıkışı içindir. Doğru bağlantılarla güvenli bir kurulum sağlanır.

• Sensör hangi voltaj aralığında çalışır?

  Sensör, 10-30V arasında bir besleme voltajı ile çalışır. Bu geniş voltaj aralığı, farklı sistemlerde kullanım esnekliği sağlar.

• Sensör nemli ortamlarda çalışabilir mi?

  Evet, sensör uygun ortam koşulları sağlandığında nemli ortamlarda da çalışabilir. Ancak sıvı temasından korunmalıdır.

• Kablo uzunluğu nedir?

  Sensör, 1.2 metre kablo uzunluğuna sahiptir. Bu uzunluk, montaj ve bağlantı işlemlerini kolaylaştırır.

• Metal olmayan nesneleri algılayabilir mi?

  Hayır, SN04-P sadece metal nesneleri algılar. Algılama işlemi, sensörün manyetik alanı ile sınırlıdır.

• Sensörün boyutları nedir?

  Sensör, 36x18x18 mm boyutlarındadır. Kompakt tasarımı sayesinde dar alanlarda kolay kurulum sağlar.

• Sensör enerji tasarrufu sağlar mı?

  Evet, NO yapısı sayesinde yalnızca metal algılandığında sinyal üretir, bu da enerji tasarrufu sağlar.
