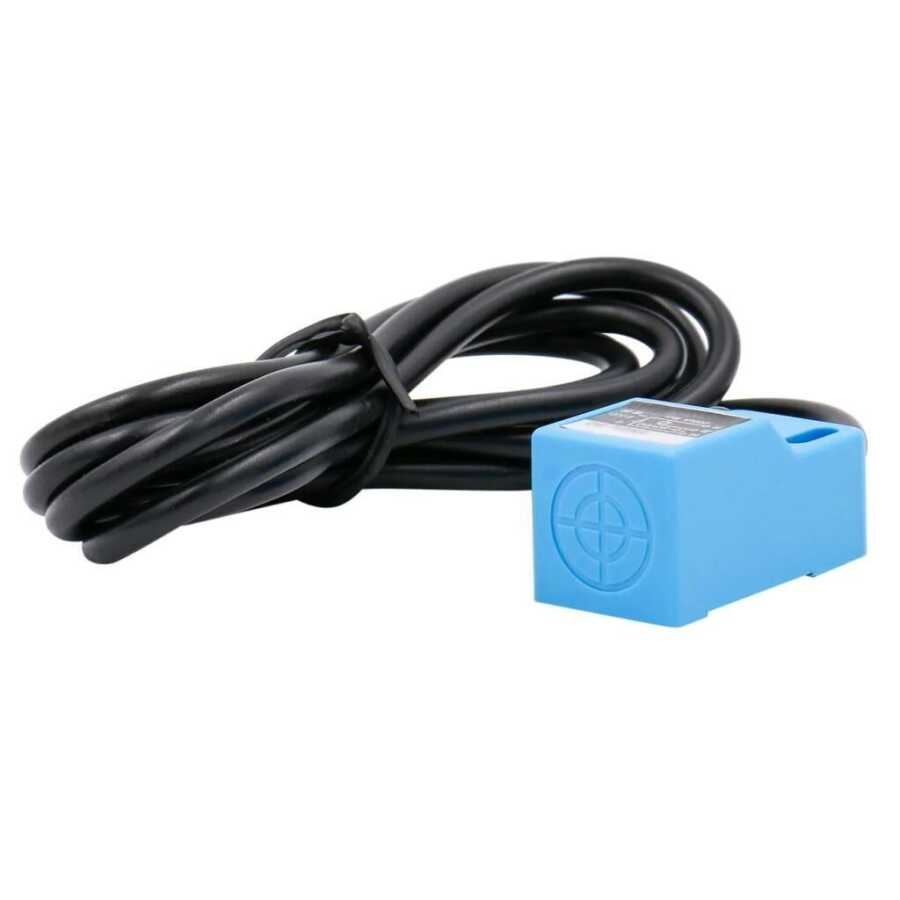

SN04-P2 10-30V 5mm PNP NC Endüktif Mesafe Sensörü

• Sensör Çıkışı NPN mi yoksa PNP mi
• Sensör Kontağı NO mu yoksa NC mi
• Sensörün boyutu
• Sensörün algılama mesafesi

NPN ve PNP Sensör Farkları Nelerdir

NO ve NC Kontak Farkları Nelerdir

Teknik Özellikler:

• Besleme Voltajı: 10-30V
• Algılama Mesafesi: 5mm ±10%
• Çıkış Akımı: 200mA
• Çıkış Türü: PNP
• Kontak Yapısı: NC

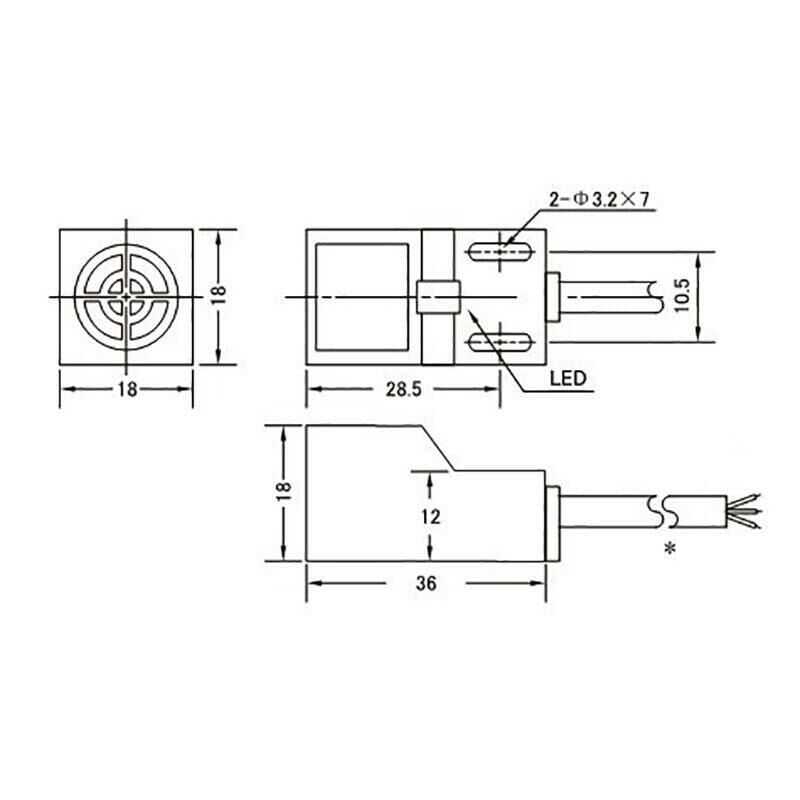

• Sensör Boyutu: 36x18x18mm
• Kablo Uzunluğu: 1.2m

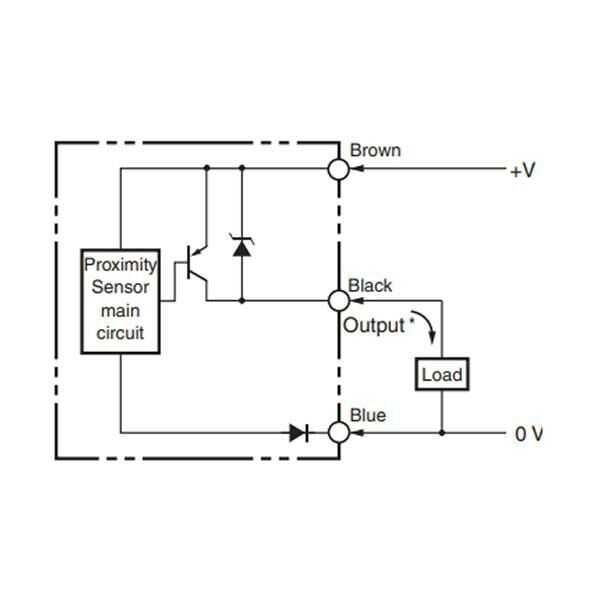

Kablo Bağlantıları:

• Kahverengi: Besleme +
• Mavi: GND
• Siyah: Data

SN04-P2 10-30V 5mm PNP NC Endüktif Mesafe Sensörü Nedir?

SN04-P2 10-30V 5mm PNP NC Endüktif Mesafe Sensörü, metal cisimlerin varlığını algılayabilen yüksek hassasiyetli bir algılama cihazıdır. Sensör, etrafında oluşturduğu manyetik alan sayesinde metal nesnelerin varlığını tespit eder. Algılama sırasında manyetik alanın içine giren metal bir nesne, sensörün algı mekanizmasını tetikler ve sinyal uçlarından çıkış sağlar. Bu özellik, sensörün otomasyon projelerinde, konveyör bant sistemlerinde ve endüstriyel elektronik projelerde yaygın olarak kullanılmasını sağlamaktadır.

Endüktif Sensörlerin Çalışma Prensibi

Endüktif sensörler, elektromanyetik indüksiyon prensibine dayalı olarak çalışır. Bu sensörler, metal bir nesne sensörün manyetik alanına girdiğinde bu değişikliği algılar ve elektrik sinyalleri üretir. Sensörün algılama mesafesi, çevresindeki manyetik alanın gücüne ve metal nesnenin özelliklerine bağlıdır. 5 mm algılama mesafesi sunan SN04-P2, kısa mesafelerde güvenilir ve hızlı algılama yapabilme yeteneğiyle dikkat çeker.

PNP ve NC Çıkış Türünün Avantajları

SN04-P2, PNP ve NC çıkış yapısına sahiptir. PNP sensörler, sinyal uçlarından pozitif çıkış sağlar. NC (normalde kapalı) yapı ise sensörün normalde sürekli veri çıkışı yaptığı, metal nesne algılandığında ise veri akışının kesildiği anlamına gelir. Bu özellikler, özellikle hassasiyet ve hızlı tepki gerektiren uygulamalarda büyük avantaj sağlar. NC kontak yapısı, sürekli veri iletimi sağlayarak kararlı bir çalışma sunar.

Endüktif Sensörlerin Kullanım Alanları

SN04-P2, birçok farklı sektörde geniş kullanım alanına sahiptir. Özellikle otomasyon projelerinde, konveyör bant sistemlerinde, üretim hatlarında ve ayırma işlemlerinde sıklıkla tercih edilmektedir. Metal nesnelerin algılanması gereken her ortamda güvenilir bir çözüm sunar. Ayrıca, farklı boyut ve yapıya sahip metal nesneler için de yüksek hassasiyet sağlar. Endüktif sensörlerin kullanım alanları, sensörün dayanıklılığı ve algılama hassasiyetine göre genişletilebilir.

NPN ve PNP Sensörler Arasındaki Farklar

NPN sensörler, sinyal uçlarından negatif çıkış verirken, PNP sensörler pozitif çıkış sağlar. SN04-P2, PNP çıkış türüne sahip olduğu için pozitif çıkış gerektiren projelerde kullanıma uygundur. Doğru sensör türünü seçmek, proje gereksinimlerine göre büyük önem taşır. Ayrıca, NO ve NC kontak yapılarının seçimi de uygulama türüne göre belirlenmelidir. NO (normalde açık) kontaklarda veri akışı metal nesne algılandığında başlarken, NC (normalde kapalı) kontaklarda veri akışı metal nesne algılandığında kesilir.

Hızlı ve Kolay Kurulum

SN04-P2, hızlı ve kolay kurulum imkânı sunar. Kablo bağlantıları açıkça belirtilmiştir: Kahverengi kablo besleme (+), mavi kablo toprak (GND) ve siyah kablo veri çıkışı (Data) içindir. Bu net bağlantı şeması, sensörün hızlı bir şekilde çalışır hale getirilmesini sağlar. Ayrıca, kompakt boyutları sayesinde dar alanlarda bile kolaylıkla kullanılabilir.

Sık Sorulan Sorular

• SN04-P2’nin algılama mesafesi nedir?

  Sensör, 5 mm ±10% algılama mesafesi sunar. Bu mesafe, kısa mesafeli algılama işlemleri için idealdir.

• Hangi projelerde kullanılabilir?

  SN04-P2, otomasyon sistemleri, konveyör bant projeleri, ayırma işlemleri ve üretim hatlarında kullanılabilir.

• PNP ve NC özellikleri ne anlama gelir?

  PNP, sinyal uçlarından pozitif çıkış sağlar. NC (normalde kapalı) ise metal nesne algılanmadığında sürekli veri akışı sağlar.

• Sensör bağlantıları nasıl yapılır?

  Kahverengi kablo (+) besleme, mavi kablo (GND), siyah kablo ise veri çıkışı içindir. Doğru bağlantılarla güvenli bir kurulum sağlanır.

• Sensör hangi voltaj aralığında çalışır?

  Sensör, 10-30V arasında bir besleme voltajı ile çalışır. Bu geniş voltaj aralığı, farklı sistemlerde kullanım esnekliği sunar.

• Sensör nemli ortamlarda çalışabilir mi?

  Evet, sensör, uygun ortam koşulları sağlandığında nemli ortamlarda da çalışabilir. Ancak sıvı temasından korunmalıdır.

• Kablo uzunluğu nedir?

  Sensör, 1.2 metre kablo uzunluğuna sahiptir. Bu uzunluk, montaj ve bağlantı işlemlerini kolaylaştırır.

• Metal olmayan nesneleri algılayabilir mi?

  Hayır, SN04-P2 sadece metal nesneleri algılar. Algılama işlemi, sensörün manyetik alanı ile sınırlıdır.

• Sensörün boyutları nedir?

  Sensör, 36x18x18 mm boyutlarındadır. Kompakt tasarımı sayesinde dar alanlarda kolay kurulum sağlar.

• Hangi bağlantı türleri destekleniyor?

  SN04-P2, PNP ve NC çıkış türlerini destekler. Bu türler, farklı uygulamalarda kullanım esnekliği sağlar.
