Güç Kaynağı Modu: 3.3V Harici Güç Kaynağı, Akım 200ma'dan Fazla Olmalıdır.

Kontrol Arayüzü: TTL Seviyesi, 3.3V SPI Arayüzü

PCB Boyutu: 23 * 25 mm

Mekanik Boyutlar: 28.5 * 23 * 24mm

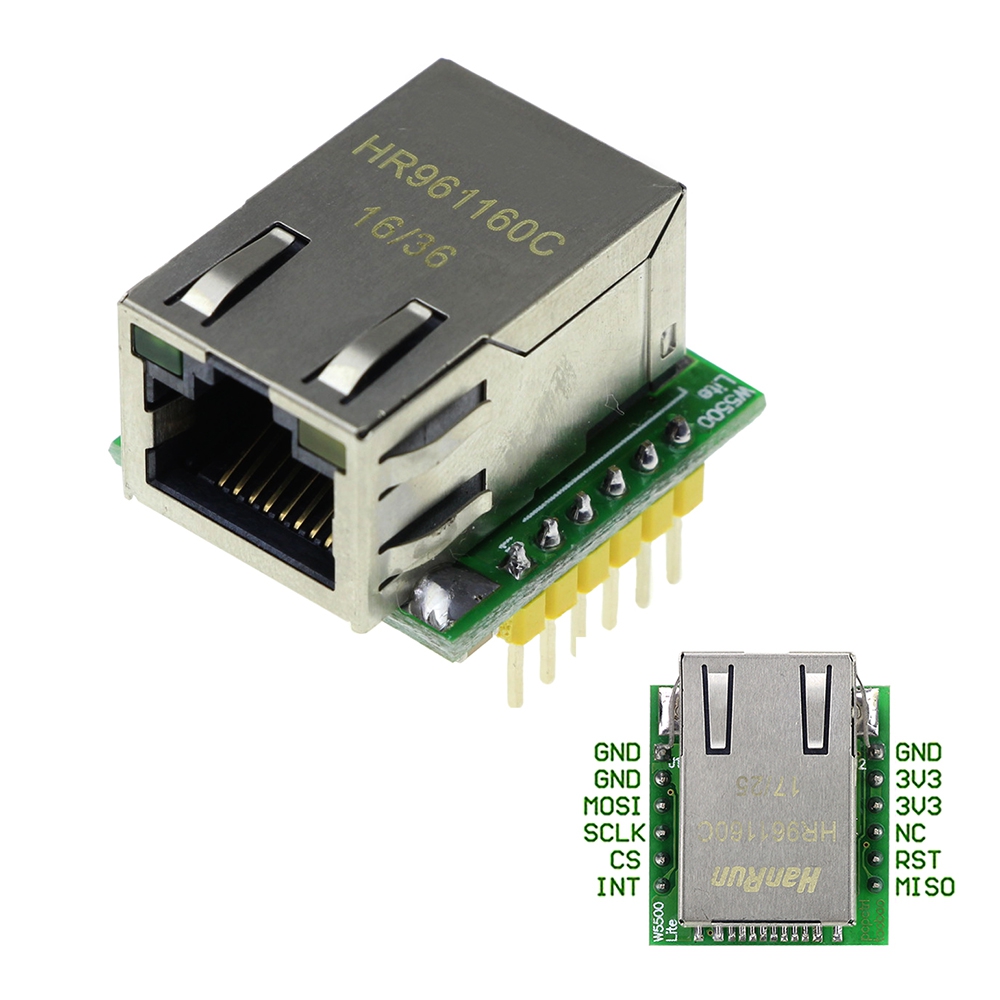

W5500 Ethernet Modülü ile Stabil ve Hızlı Ağ Bağlantısı

W5500 Ethernet Modülü, mikrodenetleyici sistemlere TCP/IP tabanlı ağ bağlantısı kazandırmak için tasarlanmış, donanımsal soket işlemcisi barındıran yüksek performanslı bir ağ arayüz çözümüdür. WIZnet tarafından geliştirilen W5500 entegresi sayesinde sistem kaynaklarını minimum düzeyde kullanarak stabil ve kesintisiz Ethernet bağlantısı sağlar. SPI arayüzüyle çalışan bu modül, Arduino, STM32, ESP32 gibi birçok mikrodenetleyici platformuyla tam uyumludur. Yerleşik protokol yığını sayesinde karmaşık yazılım işlemleri gerekmeden ağ iletişimi kurulabilir, bu da projelerde zaman ve kaynak tasarrufu sağlar.

Donanımsal TCP/IP İşlemcisi ile Yüksek Verimlilik

W5500 entegresi, 8 adet donanımsal soketi destekleyerek aynı anda birden fazla bağlantıyı yönetebilir. Bu donanımsal yapı sayesinde mikrodenetleyiciye binen işlem yükü azalır ve sistemin genel verimliliği artar. TCP, UDP, ICMP, IPv4 gibi yaygın protokolleri donanımsal olarak destekleyen bu modül, yazılım müdahalesi olmadan hızlı veri akışı sağlar. Özellikle IoT uygulamaları, web tabanlı kontrol sistemleri ve veri izleme çözümleri için ideal bir ağ katmanı sunar. Donanım temelli işlem avantajı, hem düşük gecikme hem de yüksek bağlantı kararlılığı sağlar.

SPI Arayüzü ile Kolay Entegrasyon

W5500 modülü, 10MHz’e kadar SPI veri hızı ile mikrodenetleyici sistemlere kolayca entegre edilebilir. Düşük pin sayısıyla çalışan SPI haberleşmesi sayesinde Arduino, STM32, ESP8266 gibi farklı platformlarla hızlı ve stabil bir iletişim kurulabilir. Bağlantı esnekliği, projelerde PCB alanı ve kaynak tasarrufu sağlar. Modül, temel olarak CS, MOSI, MISO ve SCK pinleriyle kontrol edilir. Ayrıca bağlantı stabilitesini artırmak için INT (interrupt) pini de kullanılabilir. Bu yapısı sayesinde hem amatör kullanıcılar hem de profesyonel geliştiriciler için idealdir.

RJ45 Ethernet Girişi ile Fiziksel Ağ Bağlantısı

Modül üzerindeki RJ45 konnektör, doğrudan Ethernet kablosu bağlantısı yapmayı mümkün kılar. İçerisinde yer alan trafo izolasyonu sayesinde harici parazitlere karşı dirençli ve güvenli bir bağlantı sağlar. Fiziksel bağlantı sonrası modül otomatik olarak IP alabilir veya sabit IP üzerinden çalıştırılabilir. Bu özellikler, ağ üzerinden cihaz kontrolü, veri aktarımı ve uzaktan erişim gibi uygulamalarda modülün sorunsuz çalışmasını sağlar. Güçlü bağlantı yapısı sayesinde modül, endüstriyel uygulamalarda bile güvenle kullanılabilir.

Web Sunucusu ve IoT Uygulamaları İçin İdeal Çözüm

W5500 Ethernet Modülü, küçük çaplı gömülü sistemlerde bile web sunucusu kurularak uzaktan veri okuma veya kontrol uygulamaları oluşturulmasına imkan tanır. HTML arayüzleri üzerinden sistemlere erişim sağlanabilir. IoT projelerinde, veri merkezi ile sensör haberleşmesi, bulut tabanlı veri paylaşımı veya MQTT tabanlı çözümler kolayca uygulanabilir. Düşük güç tüketimi ve kararlı bağlantı özellikleri ile enerji tasarruflu sistemlerde de tercih edilir. Web arayüz entegrasyonu, cihaz yönetimini kolaylaştırır ve uzaktan güncelleme senaryolarına olanak tanır.

Kompakt Tasarım ve Stabil Çalışma Performansı

Modülün küçük yapısı, dar alanlarda bile rahat montaj yapılmasına imkan tanırken PCB uyumlu pin dizilimi sayesinde breadboard ve lehimlemeye uygun yapısı ile kolay geliştirme ortamı sunar. İç yapısındaki anti-parazit filtreler ve entegre kristal osilatör sayesinde sinyal kararlılığı yüksektir. Uzun süreli çalışmalarda bile bağlantı kopması, paket kaybı veya çakışma gibi durumlar minimize edilmiştir. Bu durum, endüstriyel otomasyon sistemleri ve 7/24 çalışan projelerde güvenilir ağ iletişimi sağlar. Modülün yapısı, ağ güvenliği ve sinyal bütünlüğü açısından da üst düzey performans sunar.

Sık Sorulan Sorular

• W5500 Ethernet Modülü hangi mikrodenetleyicilerle uyumludur?
Arduino, STM32, ESP32, ESP8266 gibi SPI destekli mikrodenetleyicilerle uyumludur.
• Modül hangi protokolleri destekler?
TCP, UDP, ICMP, IPv4 gibi temel internet protokollerini destekler.
• SPI haberleşme hızı ne kadardır?
10MHz’e kadar SPI iletişimi sağlar.
• Modül IP adresini otomatik alabilir mi?
Evet, DHCP desteği ile otomatik IP alabilir veya sabit IP atanabilir.
• W5500 modülü ile web sunucusu kurulabilir mi?
Evet, mikrodenetleyici tarafında uygun yazılım ile web sunucusu kurulabilir.
• RJ45 portu modül üzerinde var mı?
Evet, entegre RJ45 port sayesinde doğrudan Ethernet bağlantısı yapılabilir.
• Modül uzun süreli çalışmalarda stabil midir?
Evet, düşük paket kaybı ve bağlantı kopma oranı ile yüksek kararlılık sunar.
• Modül kaç adet bağlantı soketi destekler?
Donanımsal olarak 8 ayrı soket bağlantısı destekler.
• Linux veya Windows sistemlerde kullanılabilir mi?
Modül mikrodenetleyiciye bağlanır, ancak veri aktarımı Linux/Windows cihazlarla mümkündür.
• Yeni başlayanlar için uygun mudur?
Evet, örnek kodlar ve kütüphaneler ile kullanımı oldukça kolaydır.
