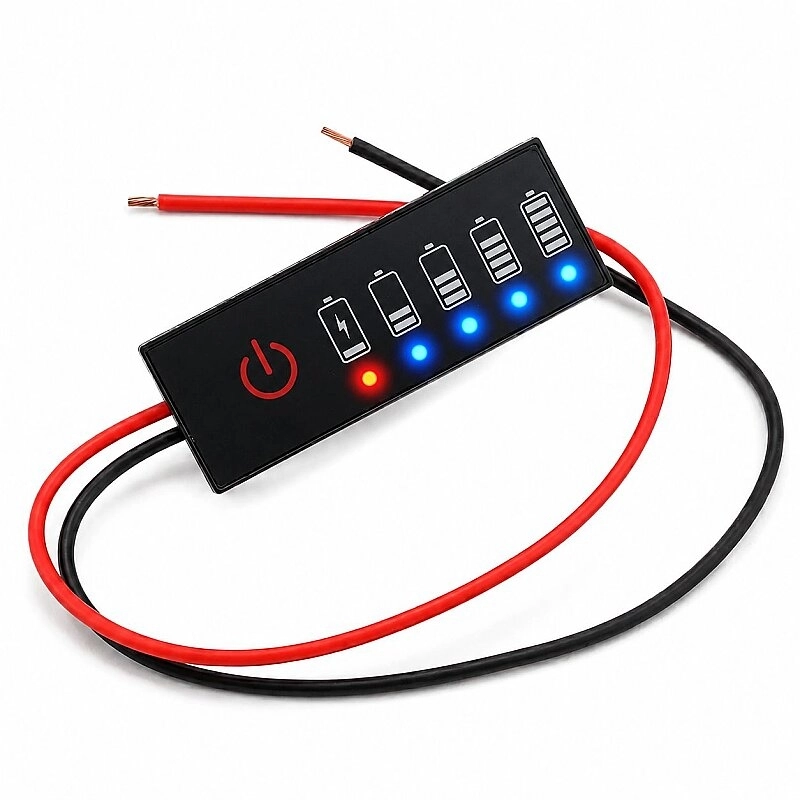

1S 3.7V Lityum Batarya Şarj ve Doluluk Göstergesi Modülü – 5 LED Akü Seviye Göstergesi

1S Li-Ion ve Li-Po batarya paketleri için özel olarak tasarlanan bu kompakt LED batarya seviye göstergesi, tek hücreli lityum bataryanızın mevcut doluluk oranını hızlı ve kolay şekilde kontrol etmenizi sağlar. 3.7V nominal ve 4.2V tam dolu batarya sistemleriyle uyumlu olan modül, voltaj bazlı ölçüm yaparak kalan enerji seviyesini LED göstergeler üzerinden görüntüler.

Taşınabilir güç kaynakları, küçük elektronik cihazlar, Arduino projeleri, robotik sistemler, RC araçlar, DIY elektronik uygulamaları ve tek hücreli lityum batarya kullanılan birçok projede güvenle kullanılabilir. Dahili test butonu sayesinde yalnızca ihtiyaç duyulduğunda ölçüm yapar ve enerji tüketimini minimum seviyede tutar.

Ürün Özellikleri

• 1S Li-Ion ve Li-Po bataryalarla uyumlu
• 3.7V nominal, 4.2V tam dolu batarya desteği
• 5 LED'li pil kapasite gösterimi
• 1 adet kırmızı + 4 adet mavi LED
• Voltaj bazlı hassas seviye ölçümü
• Enerji tasarruflu çalışma sistemi
• Otomatik kapanma özelliği
• Ters kutup bağlantı koruması
• Kompakt ve ultra ince tasarım
• Düşük güç tüketimi

Çalışma Prensibi

Modül üzerinde bulunan test butonuna basıldığında LED göstergeler aktif hale gelir ve bataryanın mevcut voltaj seviyesine göre kalan enerji durumunu gösterir.

Batarya voltajı yükseldikçe yanan LED sayısı artar ve böylece pilin yaklaşık doluluk seviyesi kolayca takip edilir. Ölçüm tamamlandıktan sonra sistem yaklaşık 3-10 saniye içerisinde otomatik olarak kapanır.

Otomatik kapanma özelliği sayesinde bekleme modunda bataryadan gereksiz enerji çekmez ve bağlı sistemin çalışma süresinin korunmasına yardımcı olur.

Kullanım Alanları

• Taşınabilir güç kaynakları
• Arduino ve elektronik uygulamalar
• Küçük robotik projeler
• RC araba, tekne ve mini drone sistemleri
• Kablosuz cihaz projeleri
• DIY lityum batarya paketleri
• Güneş enerjisi destekli küçük sistemler
• 1S Li-Ion / Li-Po batarya kullanılan cihazlar
• Hobi ve profesyonel elektronik projeleri

Kurulum

1. Modülün pozitif (+) ve negatif (-) bağlantı uçlarını bataryanın ilgili terminallerine bağlayın.
2. Kırmızı test butonuna basın.
3. LED göstergeler bataryanın mevcut doluluk seviyesini gösterecektir.
4. Buton bırakıldıktan sonra sistem 3-10 saniye içerisinde otomatik olarak kapanır.

Teknik Özellikler

• Ürün Tipi: 1S Batarya Kapasite Göstergesi
• Uyumlu Batarya: 1S Li-Ion / Li-Po
• Nominal Voltaj: 3.7V
• Tam Dolu Voltaj: 4.2V
• Çalışma Voltajı: DC 3.0V - 4.2V
• Çalışma Akımı: <15mA
• Gösterge Tipi: Voltaj Bazlı LED Seviye Göstergesi
• LED Sayısı: 5 Adet
• LED Renkleri: 1 Kırmızı + 4 Mavi
• Ölçüm Hassasiyeti: ±%2
• Otomatik Kapanma Süresi: 3 - 10 Saniye
• Koruma Özelliği: Ters Bağlantı Koruması
• Buton Tipi: Anlık Test Butonu
• Çalışma Sıcaklığı: -10°C ~ +65°C
• Kablo Uzunluğu: 15 cm
• Boyutlar: 15 x 40 x 2.5 mm
• Ağırlık: 3 g
• Renk: Siyah

LED Seviye Gösterim Değerleri

Bataryanızın doluluk seviyesini hızlı, güvenilir ve enerji tasarruflu şekilde takip etmek için ideal bir çözümdür.
