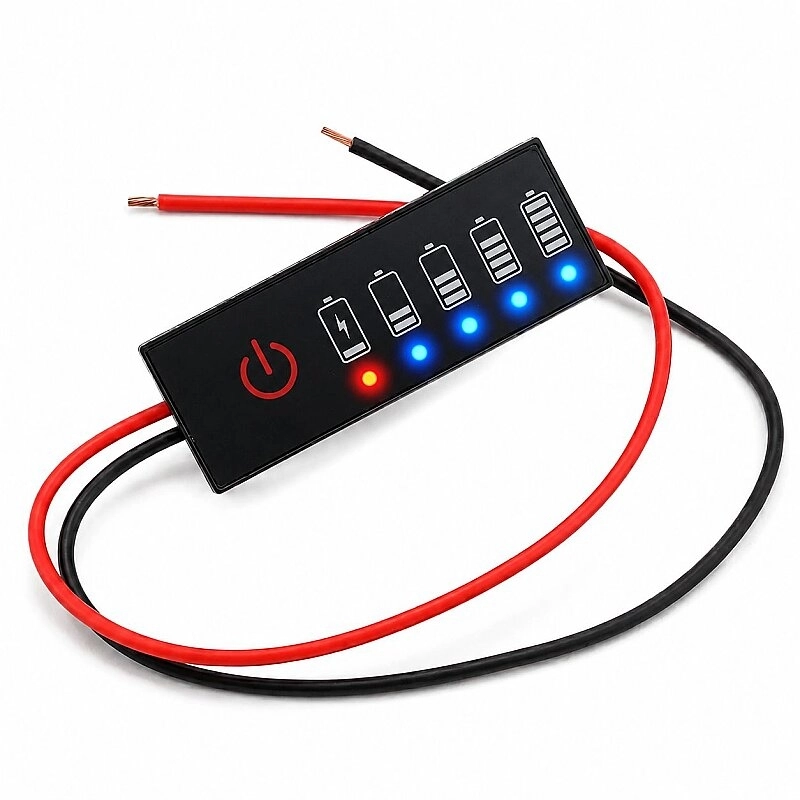

2S 7.4V Lityum Batarya Şarj ve Doluluk Göstergesi Modülü – 5 LED Akü Seviye Göstergesi

2S Li-Ion ve Li-Po batarya paketleri için tasarlanan bu kompakt LED batarya seviye göstergesi, pilinizin mevcut doluluk oranını hızlı ve pratik şekilde kontrol etmenizi sağlar. 7.4V nominal ve 8.4V tam dolu batarya sistemleriyle uyumlu olan modül, voltaj bazlı ölçüm yaparak kalan enerji seviyesini LED göstergeler üzerinden görüntüler.

Taşınabilir güç kaynakları, robotik projeler, RC araçlar, DIY elektronik uygulamaları, güneş enerjisi sistemleri ve batarya ile çalışan cihazlarda güvenle kullanılabilir. Dahili test butonu sayesinde yalnızca ihtiyaç duyulduğunda ölçüm yapılır ve enerji tasarrufu sağlanır.

Ürün Özellikleri

• 2S Li-Ion ve Li-Po bataryalarla uyumlu

• 7.4V nominal, 8.4V tam dolu batarya desteği

• 5 LED'li pil kapasite gösterimi

• 1 adet kırmızı + 4 adet mavi LED

• Voltaj bazlı hassas seviye ölçümü

• Enerji tasarruflu çalışma sistemi

• Otomatik kapanma özelliği

• Ters kutup bağlantı koruması

• Kompakt ve ultra ince tasarım

• Düşük güç tüketimi

Çalışma Prensibi

Modül üzerinde bulunan test butonuna basıldığında LED göstergeler aktif hale gelir ve batarya voltajına göre kalan enerji seviyesini görüntüler. Ölçüm tamamlandıktan sonra sistem yaklaşık 3-10 saniye içerisinde otomatik olarak kapanır. Bu sayede bekleme modunda enerji tüketimi oluşmaz ve bataryanın gereksiz yere boşalması önlenir.

Kullanım Alanları

• Robotik projeler

• Arduino ve elektronik uygulamalar

• RC araba, tekne ve drone sistemleri

• Taşınabilir güç kaynakları

• DIY batarya paketleri

• Güneş enerjili sistemler

• Lityum pil ile çalışan cihazlar

• Endüstriyel ve hobi projeleri

Kurulum

1. Modülün pozitif (+) ve negatif (-) bağlantı uçlarını bataryanın ilgili terminallerine bağlayın.

2. Kırmızı test butonuna basın.

3. LED göstergeler anlık pil seviyesini gösterecektir.

4. Buton bırakıldıktan sonra sistem otomatik olarak kapanır.

Teknik Özellikler

• Ürün Tipi: 2S Batarya Kapasite Göstergesi

• Uyumlu Batarya: 2S Li-Ion / Li-Po

• Nominal Voltaj: 7.4V

• Tam Dolu Voltaj: 8.4V

• Çalışma Voltajı: DC 6.5V - 8.4V

• Çalışma Akımı: <15mA

• Gösterge Tipi: Voltaj Bazlı LED Seviye Göstergesi

• LED Sayısı: 5 Adet

• LED Renkleri: 1 Kırmızı + 4 Mavi

• Ölçüm Hassasiyeti: ±%2

• Otomatik Kapanma Süresi: 3 - 10 Saniye

• Koruma Özelliği: Ters Bağlantı Koruması

• Buton Tipi: Anlık Test Butonu

• Çalışma Sıcaklığı: -10°C ~ +65°C

• Kablo Uzunluğu: 15 cm

• Boyutlar: 15 x 40 x 2.5 mm

• Ağırlık: 3 g

• Renk: Siyah

LED Seviye Gösterim Değerleri

Bataryanızın doluluk seviyesini hızlı, güvenilir ve enerji tasarruflu şekilde takip etmek için ideal bir çözümdür.
