1S-8S LiPo Pil Kapasite Göstergesi
Bu lipo pil kapasite göstergesi ile pilinizin durumunu anlık olarak görmenizi sağlar.

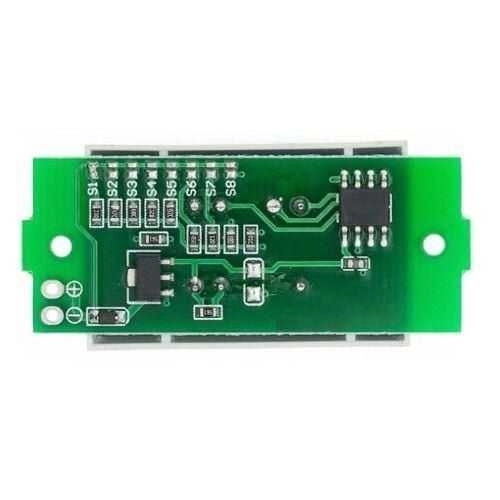

Ürünün arkasında bulunan S1-S2-S3-S4-S5-S6-S7-S8 kısmında hangi pil için kullanacaksanız o pini kısa devre yaptırarak kullanabilirsiniz.
Örnek olarak 1S pil için kullanımda S1 yazısının yanında bulunan yeri lehim yardımıyla kısa devre yaptırırsanız pil göstergesi 1S için kullanılabilir olacaktır.
Ayarlamanıza göre 1S-8S lipo piller ile uyumludur.

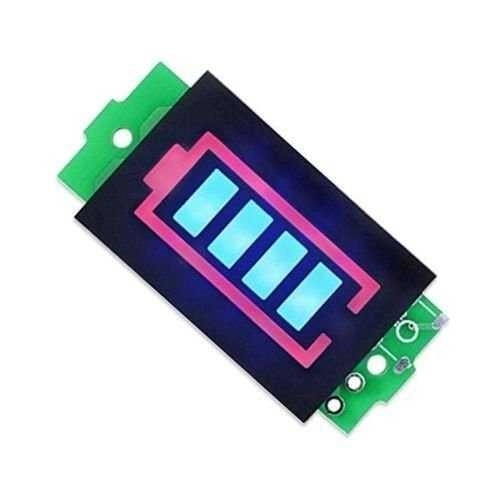

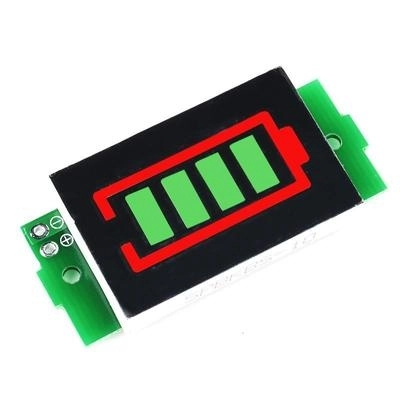

1S İçin Örnek Ekran Pil Göstergesi:
- 3.3V’un altında sadece kırmızı pil çerçevesi yanar.
- 3.3V – 3.5V aralığında 1 çubuk yanar.
- 3.5V – 3.7V aralığında 2 çubuk yanar.
- 3.7V – 3.9V aralığında 3 çubuk yanar
- 3.9V üstünde 4 çubuk yanar.
Bağlantı:
Siyah kablo "-" uca bağlanır.
Kırmızı kablo "+" uca bağlanır.
Test panelinin pozitif ve negatif terminallerini test edilen pilin pozitif ve negatif tarafına bağladıktan sonra pil seviyesini gösterecektir.
- Boyutlar: 40mm x 20mm x 8mm
