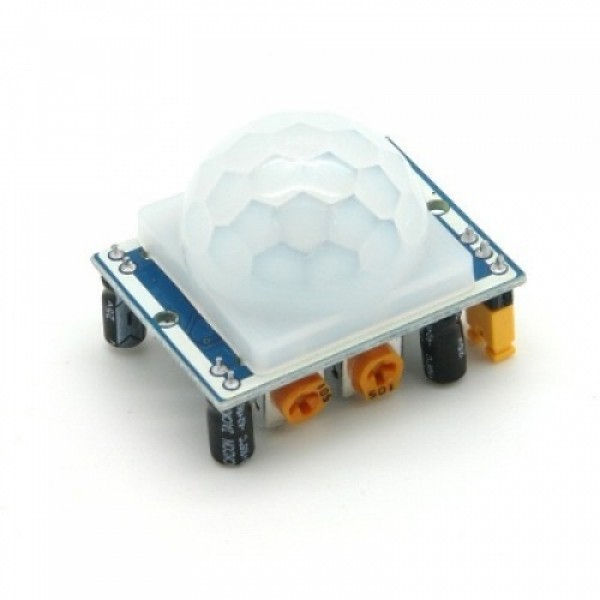

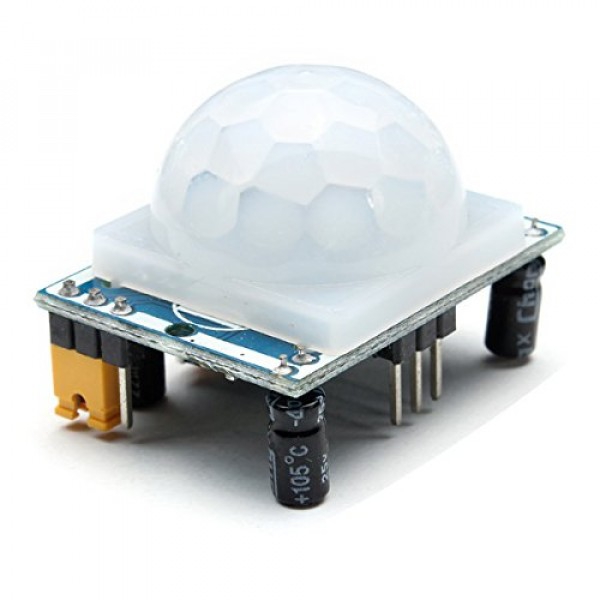

Cisim hareketi algılamak için kullanılan bir modüldür. İçerisinde IR sensör vardır.
Kullanacağınız uygulamaya göre üzerinde bulunan potansiyometreleri bir tornavida aracılığıyla ayarlayarak hassasiyetini ve ölçüm mesafesini ayarlayabilirsiniz.
Dijital çıkış veren bir sensördür. Ayrıca bu sensörün güç tüketimi çok düşük olduğu için sadece bu sensörü besleyerek mikrokontrolcünüzü uyku moduna almak için kullanabilirsiniz.

Özellikler:

• Çalışma Voltajı:5-12V
• Lojik Sinyal: 3,3V
• Algılama Mesafesi: 3-5 metre
• Çıkış Bekleme Süresi: 5-200 saniye
• Ürün Boyutları: 33x25x24 mm

Uygulama alanları:

• Güvenlik sistemleri
• Akıllı ışık kontrol sistemleri
• Cisim hareket algılama

HC-SR501 Ayarlanabilir IR Hareket Algılama Sensörü PIR Nedir?

HC-SR501 Ayarlanabilir IR Hareket Algılama Sensörü PIR, cisim hareketini algılamak için kullanılan bir sensör modülüdür. İçerisinde bulunan IR sensör sayesinde, belirlenen bir mesafe içerisinde hareket algılandığında dijital çıkış verir. Güvenlik sistemleri, akıllı ışık kontrolü ve otomasyon projeleri için ideal bir çözümdür.

Sensör, düşük güç tüketimi ile öne çıkar ve mikrokontrolcüleri uyku moduna almak veya belirli bir hareket algılandığında çalıştırmak için kullanılabilir. Üzerindeki potansiyometreler sayesinde hassasiyet ve algılama mesafesi ayarlanabilir.

HC-SR501 Teknik Özellikleri

HC-SR501 Ayarlanabilir IR Hareket Algılama Sensörü PIR modülünün teknik özellikleri aşağıda belirtilmiştir:

- Çalışma Voltajı: 5V - 12V
- Lojik Sinyal Çıkışı: 3.3V
- Algılama Mesafesi: 3 - 5 metre
- Çıkış Bekleme Süresi: 5 - 200 saniye (ayarlanabilir)
- Boyutlar: 33mm x 25mm x 24mm
- Düşük Güç Tüketimi: Mikrokontrolcüleri uyku moduna almak için idealdir.

HC-SR501 Çalışma Prensibi

HC-SR501 Ayarlanabilir IR Hareket Algılama Sensörü PIR, kızılötesi algılama prensibine dayanır. Sensör, çevresindeki kızılötesi ışınımları analiz eder ve bir hareket algıladığında sinyal üretir. Bu sinyal, mikrokontrolcüler veya diğer sistemlerle kolayca entegre edilerek belirli işlemleri tetikleyebilir.

Üzerindeki iki potansiyometre ile hassasiyet ve çıkış süresi ayarlanabilir. Hassasiyet ayarı, sensörün hareketi algılama mesafesini değiştirirken, çıkış süresi ayarı, sinyalin ne kadar süre boyunca aktif kalacağını belirler.

HC-SR501 Kullanım Alanları

HC-SR501 Ayarlanabilir IR Hareket Algılama Sensörü PIR, birçok farklı alanda kullanılabilen bir modüldür. Güvenlikten akıllı ev sistemlerine kadar geniş bir uygulama yelpazesine sahiptir.

- Güvenlik Sistemleri: Hırsız alarm sistemlerinde hareket algılama için kullanılabilir.
- Akıllı Işık Kontrolü: Hareket algılandığında lambaları otomatik olarak açan sistemlerde kullanılır.
- Cisim Hareket Algılama: Robotik projelerde veya otomatik kapı sistemlerinde hareket algılama amacıyla entegre edilebilir.
- Enerji Tasarrufu: Sensör, gereksiz enerji tüketimini önleyerek ışık veya cihazların gereksiz yere açık kalmasını engeller.

HC-SR501 Hassasiyet ve Mesafe Ayarı

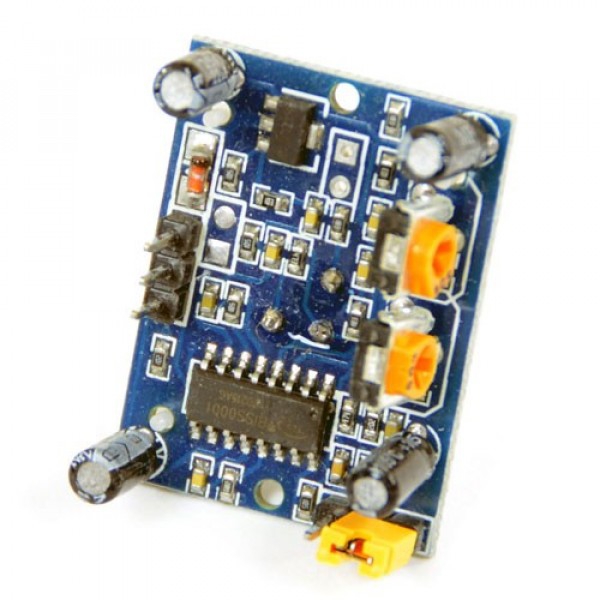

HC-SR501 Ayarlanabilir IR Hareket Algılama Sensörü PIR, kullanıcı tarafından kolayca ayarlanabilen iki potansiyometreye sahiptir. Bu ayarlar sayesinde sensörün çalışma hassasiyeti ve çıkış süresi değiştirilebilir.

- Sol Potansiyometre (Hassasiyet Ayarı): Sensörün algılama mesafesini belirler. Mesafe arttırılarak 5 metreye kadar algılama yapılabilir.
- Sağ Potansiyometre (Zaman Ayarı): Çıkış sinyalinin aktif kalma süresini belirler. 5 saniyeden 200 saniyeye kadar ayarlanabilir.

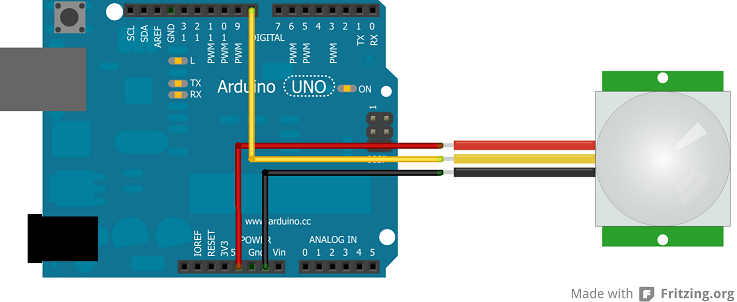

HC-SR501 Nasıl Kullanılır?

HC-SR501 Ayarlanabilir IR Hareket Algılama Sensörü PIR'in kullanımı oldukça basittir. Çıkış sinyali dijital olduğu için doğrudan mikrokontrolcülerle kullanılabilir.

1. Besleme Bağlantısı: Sensör, 5V - 12V arasında bir güç kaynağına bağlanmalıdır.
2. Çıkış Bağlantısı: Sensör çıkış pini (OUT) bir dijital giriş pinine bağlanmalıdır.
3. Ayarların Yapılması: Potansiyometreler kullanılarak hassasiyet ve çıkış süresi ayarlanmalıdır.
4. Çalışma Testi: Sensörün hareket algılayıp algılamadığı bir LED veya mikrokontrolcü ile test edilmelidir.

HC-SR501 ile Hangi Projeler Yapılabilir?

HC-SR501 Ayarlanabilir IR Hareket Algılama Sensörü PIR, birçok yaratıcı projede kullanılabilir:

- Hırsız Alarm Sistemleri: Hareket algılandığında alarm çalan sistemler.
- Akıllı Ev Sistemleri: Otomatik aydınlatma ve güvenlik sistemleri.
- Otomatik Kapı Açma: Hareket algılandığında kapının açıldığı sistemler.
- Akıllı Robotlar: Sensör verisini kullanarak hareket eden robotlar.

HC-SR501 Hakkında Sıkça Sorulan Sorular

• HC-SR501 kaç metreye kadar algılama yapabilir?
  Sensör, 3 - 5 metreye kadar hareket algılayabilir. Hassasiyet ayarı ile mesafe değiştirilebilir.
• HC-SR501 hangi voltaj aralığında çalışır?
  Sensör, 5V - 12V DC besleme ile çalışabilir.
• Hassasiyet ayarı nasıl yapılır?
  Üzerindeki potansiyometre yardımıyla hassasiyet artırılabilir veya azaltılabilir.
• HC-SR501 dijital mi analog mu çalışır?
  Sensör dijital çıkış verir ve 3.3V lojik sinyal üretir.
• Hangi mikrodenetleyicilerle kullanılabilir?
  Arduino, Raspberry Pi ve diğer mikrodenetleyicilerle uyumludur.
• HC-SR501 çıkış süresi nasıl ayarlanır?
  Sağdaki potansiyometre kullanılarak çıkış süresi 5 saniye ile 200 saniye arasında değiştirilebilir.
• Enerji tüketimi nasıl?
  Sensör düşük güç tüketimi ile çalışır ve enerji tasarrufu sağlar.
• Güvenlik sistemlerinde kullanılabilir mi?
  Evet, güvenlik alarm sistemlerinde hareket algılamak için kullanılabilir.
• HC-SR501 hangi projelerde kullanılabilir?
  Otomatik kapılar, güvenlik sistemleri, akıllı ışık kontrol sistemleri gibi projelerde kullanılabilir.
• Bu sensör nasıl monte edilir?
  Sensör, üç bağlantı kablosu kullanılarak kolayca monte edilebilir ve kullanılabilir.
