LJ12A3-4-Z/BY Endüktif PNP Proximity Sensör

Endüktif PNP Yakınlık Sensörü, 1-4mm kadar yakınında olan metal cisimleri algılar. Bu sensörü endüstriyel güvenlik sistemlerinde kullanabilirsiniz. 6V DC  ila 36V DC gerilim aralığında çalışan sensör çıkışı giriş gerilimine göre verir. PNP(Normalde Açık) mantığıyla çalışan sensör, önünde cisim yokken çıkışa 0V, önünde cisim varken giriş gerilimini ufak bir kayıpla çıkışa verir. Önündeki cismi algılayıp algılamadığını arkasında bulunan LED ile kontrol edebilirsiniz. Ölçüm mesafesi verilen voltaja göre değişiklik gösterebilir.

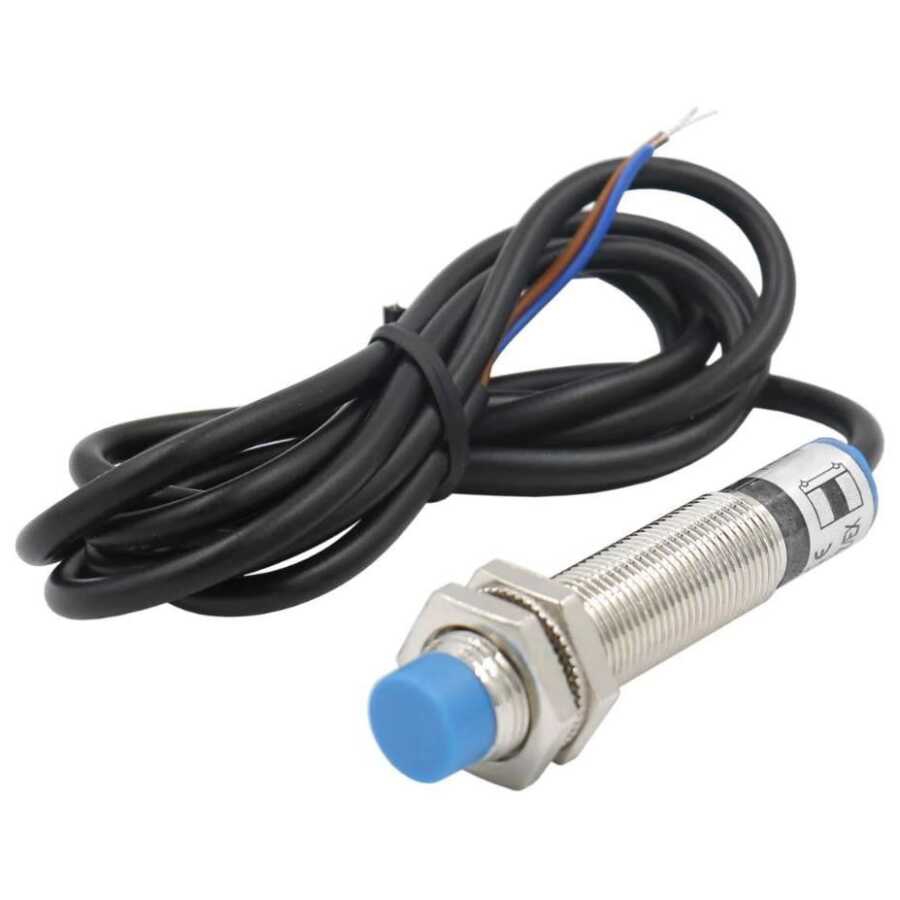

Fotoğraf Temsilidir.

Endüktif PNP Proximity Sensör LJ12A3-4-Z/BY Teknik Özellikleri

• Ürün adı: Endüktif Mesafe Sensörü/Anahtarı
• Model: LJ12A3-4-Z/BY
• Çalışma Prensibi: Endüktif Tip Sensör
• Anahtar Tipi: Silindirik Metal Mahfazalı
• Çıkış Türü: PNP, NA
• Algılama Mesafesi: 4mm
• Besleme Voltajı: DC6-36V
• Çapı: 12mm
• Bağlantı şekli:
• Kahverengi: Besleme (+) Artı
• Mavi: Besleme (-) Eksi
• Siyah: Çıkış

LJ12A3-4-Z/BY 6-36V 4mm PNP NO Endüktif Mesafe Sensörü Nedir?

LJ12A3-4-Z/BY, metal cisimleri belirli bir mesafeden algılayan bir endüktif mesafe sensörüdür. Endüstriyel otomasyon sistemlerinde yaygın olarak kullanılan bu sensör, 4mm mesafeye kadar olan metal yüzeyleri algılayarak sistemlerin güvenli ve verimli çalışmasını sağlar.

6V ile 36V arasında değişen geniş besleme gerilimi aralığı ile çalışabilen bu sensör, PNP NO çıkış mantığıyla çalışır. Önünde metal bir cisim varken giriş gerilimini çıkışa ileterek sistemin çalışmasını sağlar. Önündeki cismi algılayıp algılamadığını ise arkasında bulunan LED göstergesi sayesinde anında kontrol edebilirsiniz.

LJ12A3-4-Z/BY Endüktif Mesafe Sensörünün Çalışma Prensibi

LJ12A3-4-Z/BY, elektromanyetik alan oluşturarak çalışan bir yakınlık sensörüdür. Çevresindeki metal cisimleri algılamak için manyetik dalgalar yayar ve metal bir nesne bu alana girdiğinde çıkış sinyali üretir.

Bu sensör, PNP NO (Normalde Açık) mantığında çalıştığı için metal nesne algılandığında çıkışa besleme voltajı gönderir. Cisim olmadığında ise çıkış 0V seviyesinde kalır. Bu özelliği sayesinde otomasyon sistemlerinde birçok güvenlik ve kontrol işlemi için kullanılabilir.

LJ12A3-4-Z/BY Endüktif Mesafe Sensörü Kullanım Alanları

LJ12A3-4-Z/BY, hassas ölçüm gerektiren birçok farklı uygulamada kullanılabilir. En yaygın kullanım alanları otomasyon sistemleri ve endüstriyel makineler üzerinedir.

Güvenlik sistemlerinde, metal nesnelerin konumunu tespit ederek alarm sistemlerini devreye sokabilir. Üretim hatlarında ise konveyör bantları üzerindeki nesnelerin varlığını tespit etmek için kullanılır.

LJ12A3-4-Z/BY Endüktif Mesafe Sensörünün Avantajları

LJ12A3-4-Z/BY, sunduğu çeşitli avantajlarla ön plana çıkmaktadır. Kullanıcı dostu bağlantı yapısı ve dayanıklı metal gövdesi sayesinde endüstriyel ortamlarda sorunsuz bir performans sergiler.

Kolay Montaj: Silindirik yapısı sayesinde hızlı ve güvenilir bir şekilde monte edilebilir.

Geniş Voltaj Aralığı: 6V-36V arasında çalışarak birçok sistemle uyum sağlar.

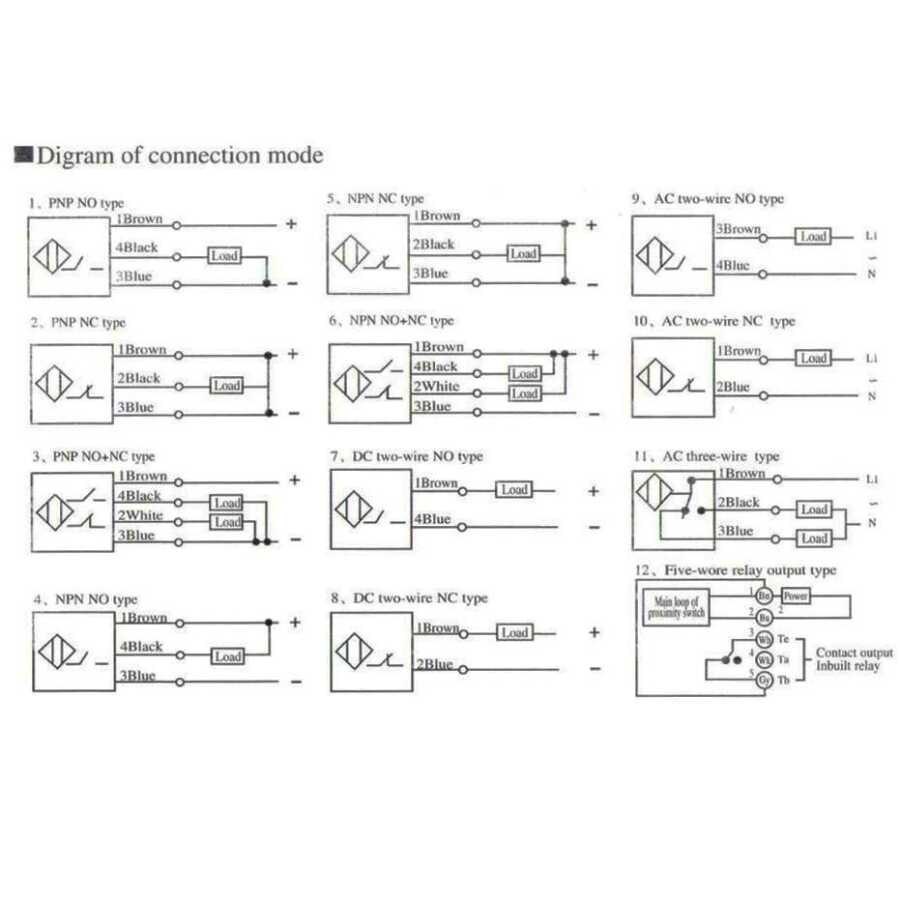

LJ12A3-4-Z/BY Endüktif Mesafe Sensörünün Bağlantı Şeması

LJ12A3-4-Z/BY bağlanırken dikkat edilmesi gereken belirli noktalar vardır. Sensör, üç farklı bağlantı kablosuna sahiptir:

Kahverengi Kablo: Besleme voltajı (+)

Mavi Kablo: Toprak (-)

Siyah Kablo: Çıkış sinyali

LJ12A3-4-Z/BY Endüktif Mesafe Sensörü Kullanırken Dikkat Edilmesi Gerekenler

LJ12A3-4-Z/BY kullanılırken hassasiyet ayarına dikkat edilmelidir. Sensörün algılama mesafesi kullanılan voltaj değerine bağlı olarak değişebilir.

Metal yüzeylerin konumu ve büyüklüğü, algılama performansını etkileyebilir. Sensör, en verimli şekilde çalışması için montaj öncesi test edilmelidir.

Sıkça Sorulan Sorular

• LJ12A3-4-Z/BY hangi tür malzemeleri algılar?
  Bu sensör, yalnızca metal yüzeyleri algılar. Plastik veya cam gibi malzemelere duyarlı değildir.
• Bu sensör suya dayanıklı mıdır?
  Sensör, neme dayanıklı bir yapıya sahiptir ancak su geçirmez değildir. Korumalı alanlarda kullanılması önerilir.
• Sensörün algılama mesafesi nasıl ayarlanır?
  Algılama mesafesi üretici tarafından belirlenmiştir ve değiştirilemez. Ancak çalışma voltajı değiştikçe algılama hassasiyeti değişebilir.
• Bu sensör ile PNP ve NPN farkı nedir?
  PNP sensörler pozitif sinyal verirken, NPN sensörler negatif sinyal çıkışı üretir.
• LJ12A3-4-Z/BY nasıl monte edilir?
  Sensör, silindirik yapısı sayesinde vidalı bağlantı ile kolayca monte edilebilir.
• Sensör hangi voltaj aralığında çalışır?
  6V ile 36V DC aralığında çalışır, bu da birçok farklı devrede kullanılabilmesini sağlar.
• Bu sensör hangi mikrodenetleyicilerle uyumludur?
  Arduino, Raspberry Pi ve diğer mikrodenetleyiciler ile uyumlu olarak kullanılabilir.
• Sensörün çıkış sinyali nasıl alınır?
  Çıkış sinyali, algılama gerçekleştiğinde pozitif voltaj üretir ve bu sinyal mikrodenetleyicilerle okunabilir.
• Bu sensör nasıl test edilir?
  Sensör, metal bir nesne yaklaştırılarak test edilebilir. LED göstergesi, algılama yapıldığını gösterir.
• Endüstriyel ortamlarda kullanıma uygun mu?
  Evet, metal gövdesi sayesinde zorlu endüstriyel ortamlarda güvenilir şekilde çalışabilir.
