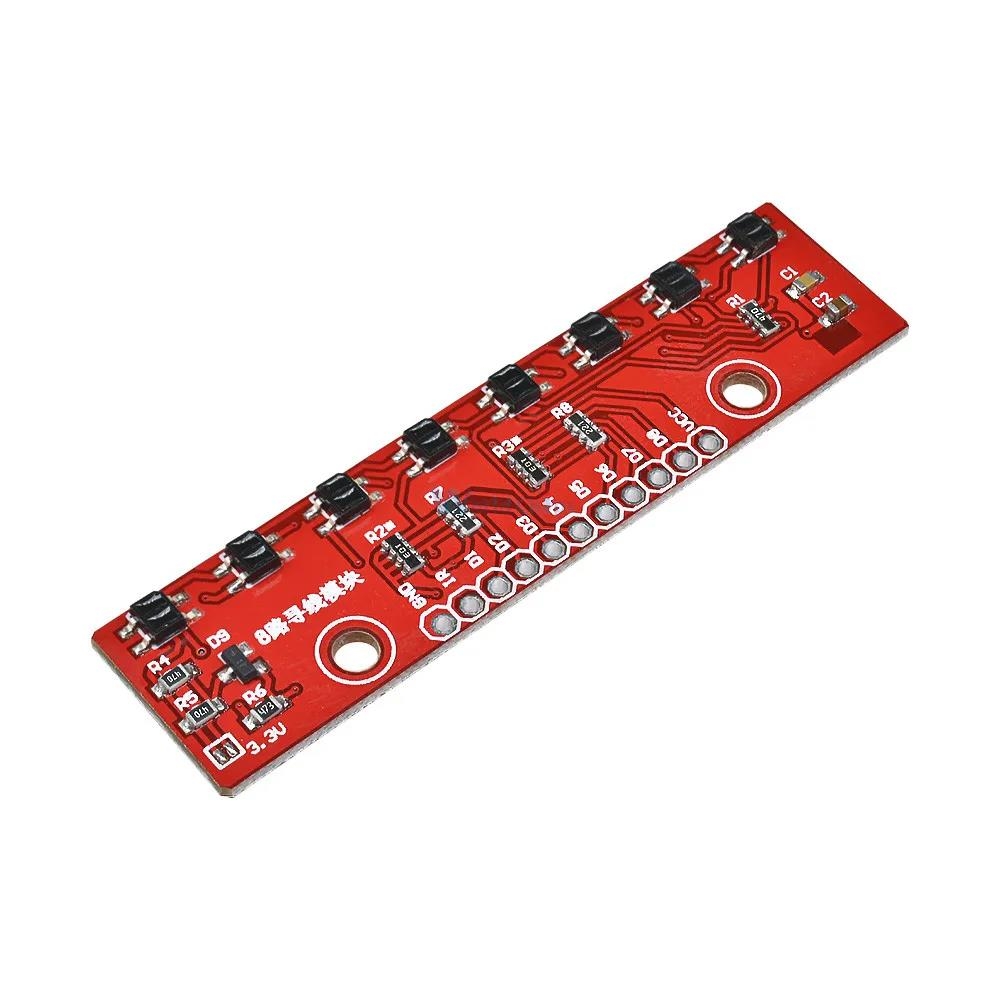

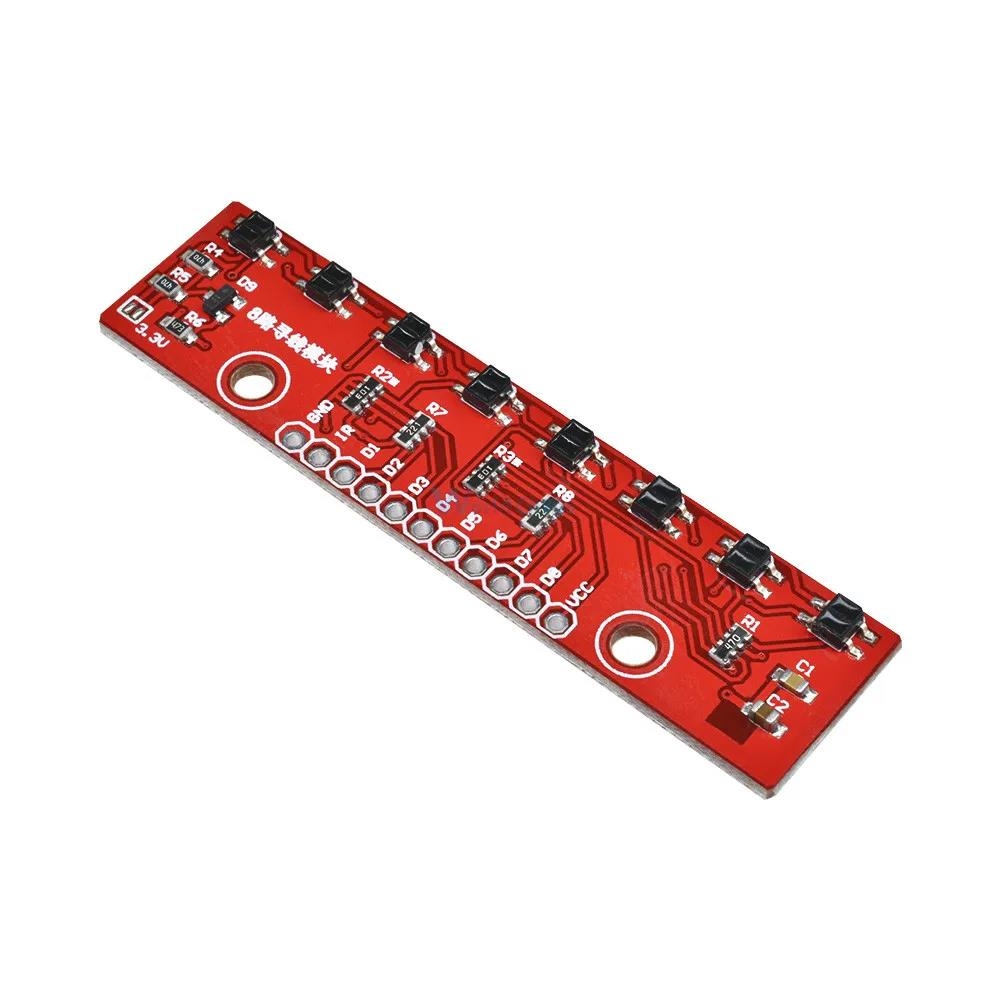

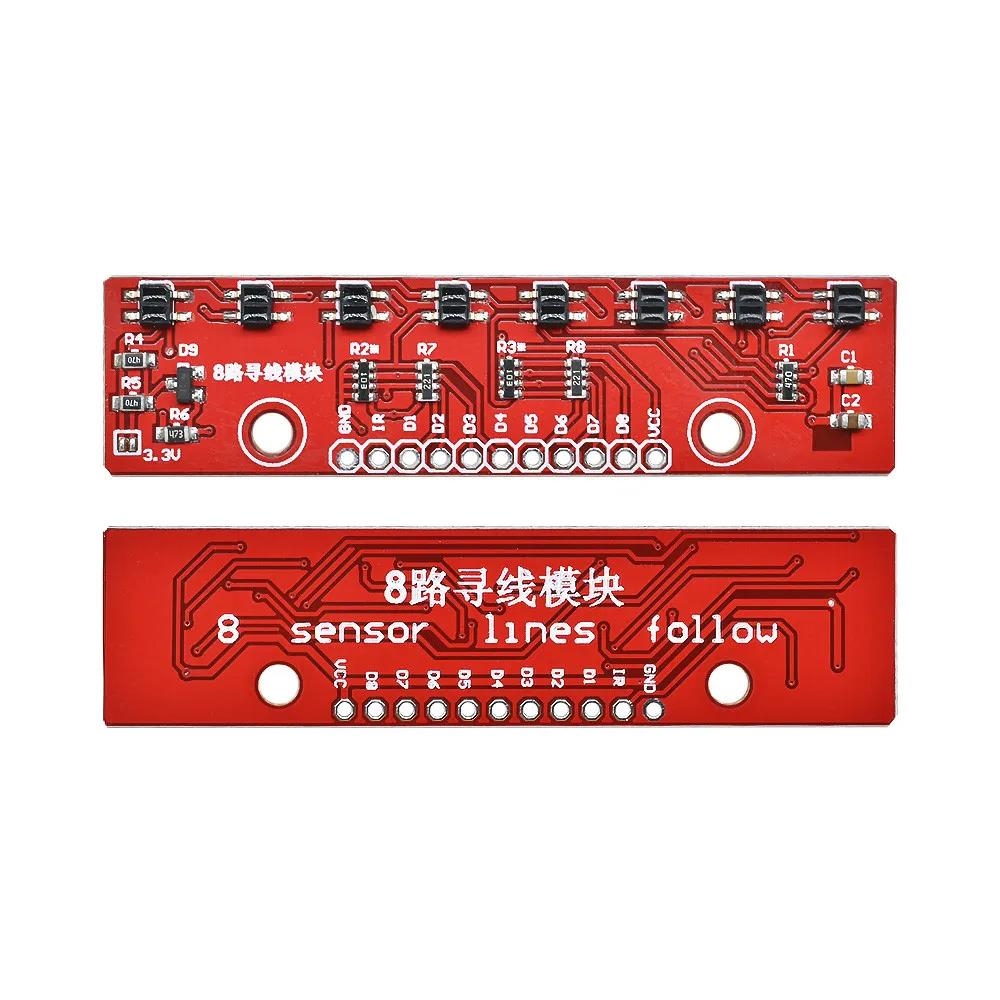

QTR-8A Analog Kızılötesi Sensör Devresi 8 IR LED/fototransistör çifti 10 mm'lik alana monteli, çizgi izleyen robot için mükemmel bir dedektördür.

LED serisi mevcut tüketimi yarıya indirmek için düzenlenmiş, MOSFET ek hassasiyet ya da güç tasarrufu için LED'leri kapatılmasına izin vermektedir. Kart üzerindeki her sensör ayrı bir analog voltaj çıkışı sağlar.

Her bir sensöre bir pull-up direnci bağlanmıştır. Zeminin ışığı yansıtması veya cisimle olan mesafesine göre voltaj çıkışı analog olarak değişir. Yansıma arttıkça çıkış voltajı da yükselir.

Ürün Özellikler:

Boyutları: 75x13x3mm
Çalışma Voltajı: 3,3-5,0 V
Çalışma Akımı: 100 mA
Çıkış Sinyali: 8 Analog Çıkış Sinyali
Min. Algılama Mesafesi: 3 mm
Maks. Algılama Mesafesi : 6 mm
Ağırlık: 3,09 gr.
QTR-8A Sensör kartını bir kaç farklı şekilde çalıştırabilirsiniz.
Mikrodenetleyicilerin analog giriş pinlerine bağlayarak ADC(Analog Dijital Çevirici) yöntemi ile kullanabilirsiniz.
Doğru değeri ayarlanabilir bir karşılaştırıcı kullanılarak gelen analog voltajı dijitale çevirerek işlemler yaptırılabilir.
Her çıkışı mikrodenetleyicinin I/O pinlerine bağlanarak mikrodenetleyici içindeki karşılaştırıcı kullanılarak okuma yapılabilir.

QTR-8A Analog Kızılötesi Sensör Devresi

QTR-8A Sensör Devresi Nedir?

QTR-8A, kızılötesi teknolojisi kullanarak nesne algılama ve çizgi takibi gibi uygulamalar için tasarlanmış bir sensör devresidir. 8 analog çıkış sinyali ile yüksek hassasiyet sağlar. 3,3-5,0 V çalışma voltajı ve 100 mA çalışma akımıile düşük enerji tüketimi sunar. Bu sensör, robotik projelerde ve otomasyon sistemlerinde yaygın olarak kullanılır.

QTR-8A Sensörünün Teknik Özellikleri

QTR-8A sensör devresi, 75x13x3 mm boyutları ile kompakt bir tasarıma sahiptir. 3 mm minimum ve 6 mm maksimum algılama mesafesi ile hassas ölçümler yapabilir. 3,09 gr ağırlığı ile hafif ve taşınabilir bir yapı sunar. Sensör, 8 analog çıkış sinyali ile çoklu sensör okumalarına imkan tanır.

QTR-8A Sensörünün Çalışma Prensipleri

QTR-8A sensörü, kızılötesi ışık yayarak yansıyan ışığı algılar ve bu sayede nesne veya çizgi tespiti yapar. Analog çıkış sinyalleri, algılanan mesafeye göre değişen voltaj değerleri üretir. Bu sinyaller, mikrodenetleyicilerin analog giriş pinlerikullanılarak okunabilir. Ayrıca, ADC (Analog-Dijital Çevirici) yöntemiyle dijital veriye dönüştürülebilir.

QTR-8A Sensörünün Kullanım Alanları

QTR-8A sensörü, özellikle robotik ve otomasyon projelerinde kullanılır. Çizgi takip robotları, engel algılama sistemleri ve nesne tespiti gibi uygulamalar için idealdir. 3-6 mm algılama mesafesi, hassas kontroller gerektiren projelerde etkili sonuçlar verir. Ayrıca, 8 analog çıkış ile çoklu sensör entegrasyonu mümkündür.

QTR-8A Sensörünün Bağlantı Yöntemleri

QTR-8A sensörü, farklı yöntemlerle kullanılabilir. Mikrodenetleyicilerin analog giriş pinleri kullanılarak ADC yöntemiyle okuma yapılabilir. Alternatif olarak, ayarlanabilir bir karşılaştırıcı ile analog sinyaller dijitale çevrilebilir. Ayrıca, her bir çıkış mikrodenetleyicinin I/O pinlerine bağlanarak iç karşılaştırıcı kullanılarak okunabilir.

QTR-8A Sensörünün Avantajları

QTR-8A sensörü, yüksek hassasiyet ve düşük enerji tüketimi ile öne çıkar. 8 analog çıkış ile çoklu sensör okumaları yapılabilir. 3,3-5,0 V çalışma voltajı, farklı mikrodenetleyicilerle uyumlu çalışmasını sağlar. Ayrıca, kompakt boyutları ve hafif yapısı, taşınabilir projeler için idealdir.

QTR-8A Sensörünün Kurulumu ve Kullanımı

QTR-8A sensörünün kurulumu oldukça basittir. Sensör çıkışları, mikrodenetleyicinin analog veya dijital giriş pinlerine bağlanır. ADC yöntemi kullanılarak analog sinyaller dijitale çevrilebilir. Sensör, 3-6 mm algılama mesafesiile doğru konumlandırıldığında hassas ölçümler yapar. Kurulum sonrası, sensörün doğru çalıştığından emin olmak için test edilmelidir.
